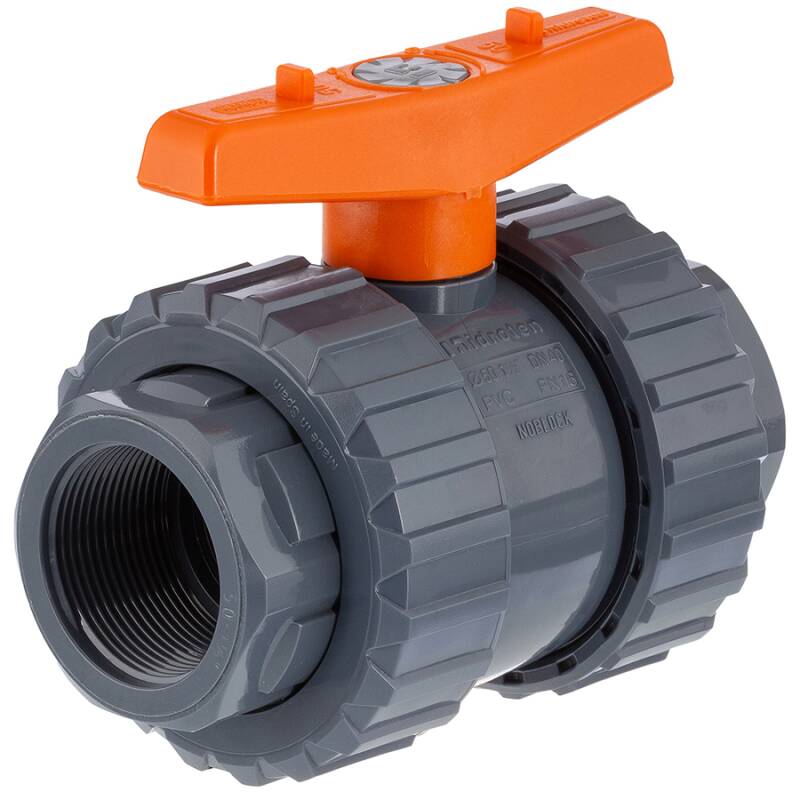

Valvola a sfera a 2 vie in PVC-U e Teflon/EPDM con filetto femmina WRAS acqua potabile

Valvola a sfera a 2 vie in PVC-U e Teflon/EPDM con filetto femmina WRAS acqua potabile

Codice articolo: AK0501

Auswahl Steuerzone / Lieferland

a partire da

11,46 €

compr. 19% IVA , più

disponibilità immediata

Visualizza descrizione articolo in PDF

Come misurare un raccordo filettato

Vista 3D

Questo prodotto ha delle varianti. Selezioni la variante desiderata.

disponibilità immediata

Varianti

Cod. Art.

Versione

Prezzo

Quantità

AK0500.IG0.020

2fach G 1/2"

1/2" (20,95mm)

11,46 €^*

AK0500.IG0.025

2fach G 3/4"

G 3/4" (26,44mm)

11,78 €^*

AK0500.IG0.032

2fach 1"

101

G 1" (33,15mm)

103

122

15,39 €^*

AK0500.IG0.040

2fach 1 1/4"

130

G 1 1/4" (41,91mm)

125

131

19,85 €^*

AK0500.IG0.050

2fach 1 1/2"

130

G 1 1/2" (47,80mm)

138

155

23,38 €^*

AK0500.IG0.063

2fach 2"

170

G 2" (59,61mm)

177

180

33,32 €^*

AK0500.IG0.075

2fach 2 1/2"

260

G 2 1/2" (75,18mm)

215

202

111,18 €^*

AK0500.IG0.090

2fach 3"

260

G 3" (87,88mm)

252

232

109

158,21 €^*

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Kugelhahn P.T.F.E. (Teflon), 2fach Innengewinde

Anschluss:

2fach Innengewinde

Gewinde:

BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.

Temperatur:

bis 45°C konstant, kurzzeitig 60°C

Arbeitsdruck (PN):

max. 10 bar bei 20°C Medium Wasser

Material:

PVC-U

Zertifikat:

WRAS Zertifikat (Trinkwasser)

Farbe:

Grau, Griff Orange

Einsatzbereich:

Wichtig: Das Gewinde der Überwurfmutter ist bei jedem Kugelhahn oder anderer Armatur nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

Justierbarer Sicherheitsblock

Schließen Sie den Kugelhahn und lösen die Überwurfmutter wie in der Abbildung gezeigt auf beiden Seiten des Kugelhahns.

AK0500 justierbarer Sicherheitsblock Detail 2

Ziehen Sie den Griff nach oben vom Kugelhahn ab und setzen diesen seitlich am Sicherheitsblock an und verwenden ihn nun als Schraubenschlüssel im Verschlussträger.
