Descrizione

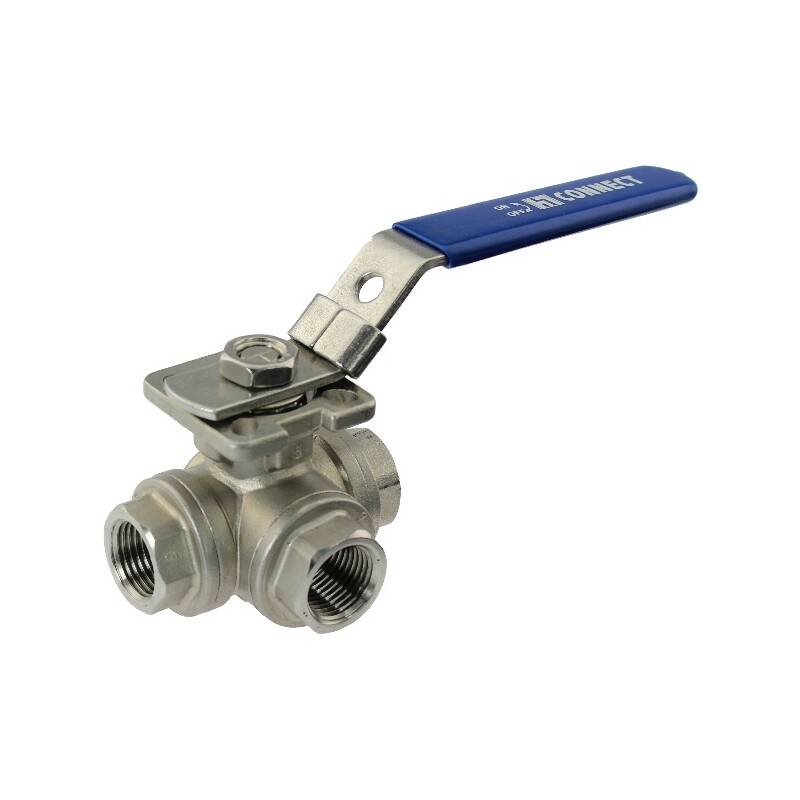

Valvola a sfera 3 vie tipo T, con filetto femmina, in acciaio inox AISI 316
Estremitá:
Filetto femmina x filetto femmina x filetto femmina
Filettatura:
Filettatura BSP R (conica) DIN 2999 & BS21, ISO 228/1 & ISO 7/1, non autosigillante, sigillatura con stoppa, pasta sigillante o simili
Temperatura:
da -20°C a 180°C
Pressione d'esercizio (PN):
max. 1000 PSI | 63 bar | W.O.G. (acqua, olio, gas)
Materiale:
Acciaio inox AISI 316 (UNE EN 10213-4 / DIN 1.4408)
Guarnizione:
PTFE (Teflon)
DIN:
Dimensioni conformi a ISO 4144, filettatura conforme a ISO 7/1 (DIN 2999 / BS 21)
Colore:
Grigio acciaio
1
Corpo
CF8M 1.4408
2
Manicotto di collegamento
CF8M 1.4408
3
Cassa
PTFE (Teflon)
4
Sfera
SS 316
5
Anello di guarnizione
PTFE (Teflon)
6
Guarnizione asse
PTFE (Teflon)
7
Asse
SS 316
8
Gambo
SS 304
9
Giunto dell'asse
PTFE (Teflon)
10
Boccola asse
SS 304
11
Anello di serraggio
SS 304
12
Maniglia
SS 304
13
Madrevite
SS 304
Con il termine "acciaio inossidabile o inox" (secondo EN 10020) vengono indicati tutti quei tipi di acciaio legati e non legati che hanno un alto grado di purezza. Di conseguenza, ci si riferisce agli acciai il cui contenuto di zolfo e fosforo non supera il valore dello 0,025%. La lega 316 è un acciaio di qualità standard con molibdeno. Il molibdeno non solo conferisce alla lega una migliore resistenza alla corrosione rispetto all'acciaio inossidabile AISI 304, ma anche una maggiore resistenza alla corrosione di superfici e fessure se a contatto con sostanze contenenti cloro. La struttura austenitica conferisce un alto grado di tenacità a questa lega (anche a temperature molto basse), elevata resistenza allo scorrimento, alla rottura e tenuta alla trazione a temperature elevate. La lega è appunto nota con il nome di acciaio inox.
Secondo il foglio di lavoro DVGW W541 (requisiti per i tubi in acciaio inossidabile per l'installazione di acqua potabile domestica), l'acciaio 1.4401 è comunemente usato per installazioni di acqua potabile. Grazie alle proprietà particolari del materiale, questi raccordi vengono spesso utilizzati nelle regioni costiere. A differenza dei raccordi in acciaio AISI 304 che iniziano ad arrugginire a contatto con l'elevato contenuto di sale nell'aria, i raccordi in acciaio inox AISI 316 resistono alle intemperie. Inoltre, la loro resistenza agli acidi li rende adatti all'uso nell'industria chimica, alimentare, petrolchimica e del gas naturale. Possono anche essere utilizzati in ambienti corrosivi e temperature estreme, come ad esempio nella tecnologia dei fluidi, caldaie, condensatori, scambiatori di calore e reattori.
