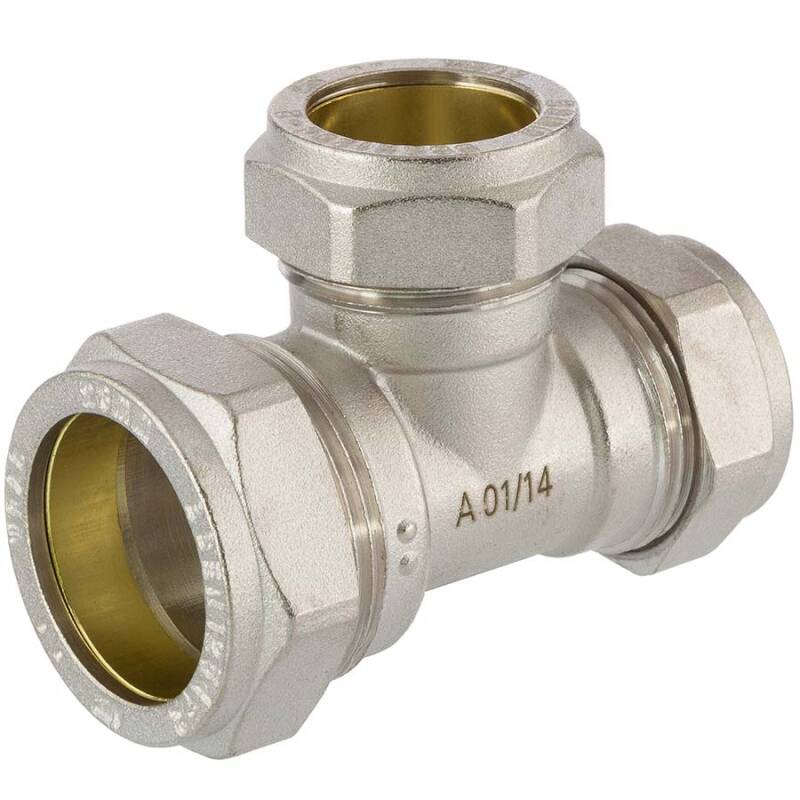

Tee ridotto a 90° raccordo a compressione in ottone, per tubi in rame e acciaio

Codice articolo: MK0503
Auswahl Steuerzone / Lieferland
a partire da
3,74 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Foto prodotto
Cod. Art.
Versione
A
B
C
CH1
CH2
CH3
D
E
Prezzo
Quantità
Tee ridotto a 90° raccordo a compressione in ottone, per tubi in rame e acciaio 15 x 22 x 15mm
MK0503.152.215
15 x 22 x 15mm
63
15
36
23,5
31,5
23,5
22
15
3,74 €*
pz.:

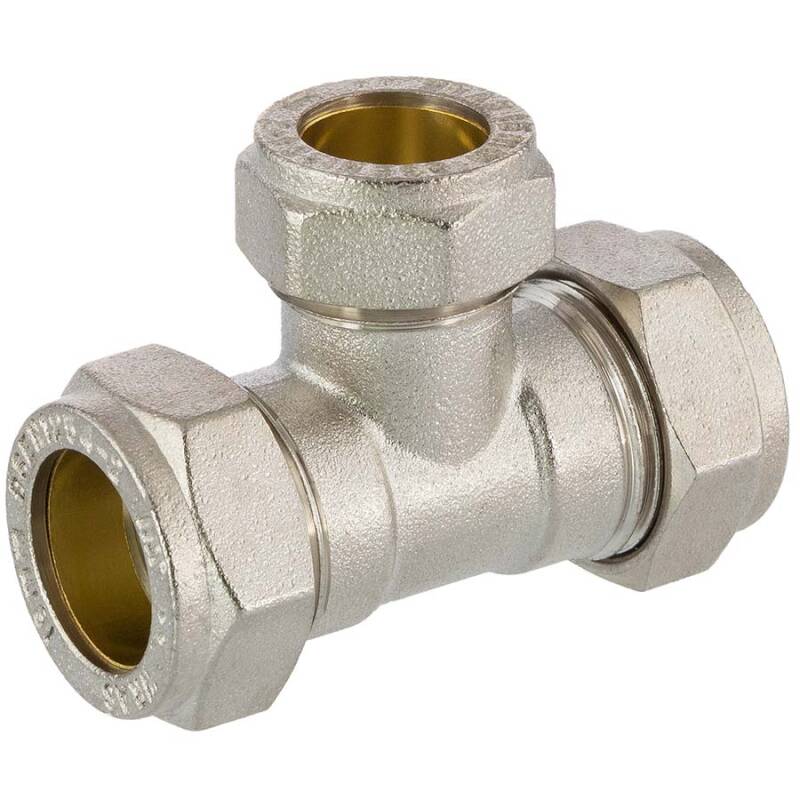

Tee ridotto a 90° raccordo a compressione in ottone, per tubi in rame e acciaio 18 x 15 x 18mm
MK0503.018.015
18 x 15 x 18mm
58,5
18
30
28
23,5
28
15
18
4,14 €*
pz.:

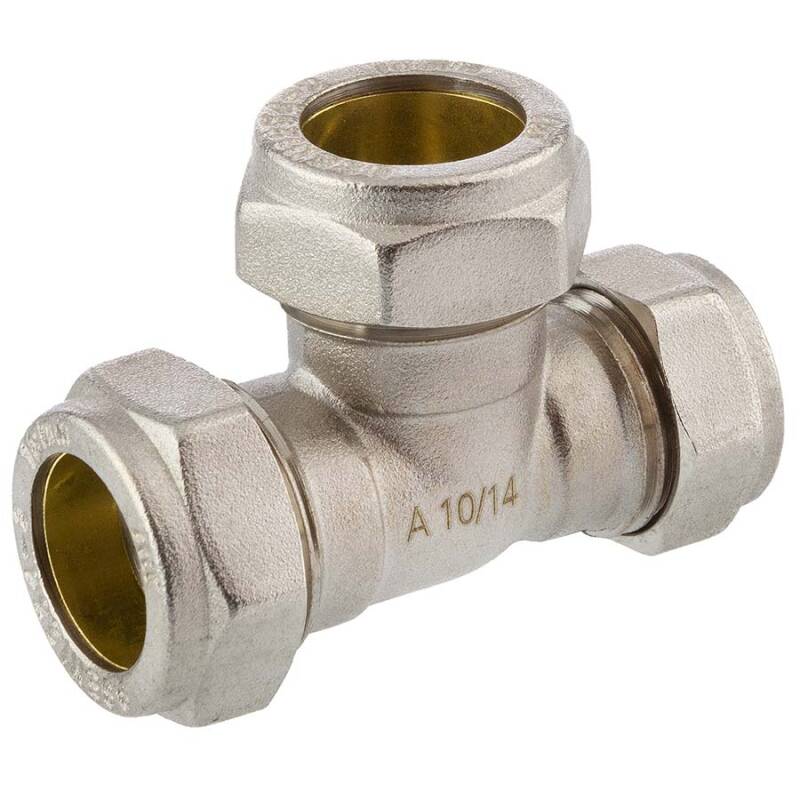

Tee ridotto a 90° raccordo a compressione in ottone, per tubi in rame e acciaio 18 x 18 x 15mm
MK0503.181.815
18 x 18 x 15mm
60,5
18
31,5
28
28
23,5
18
15
4,20 €*
pz.:

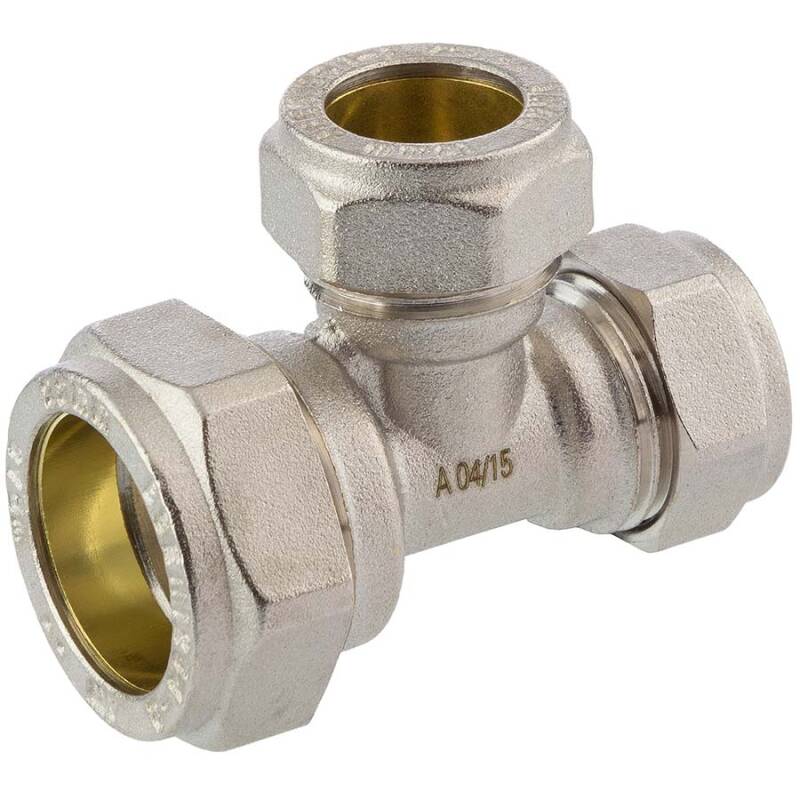

Tee ridotto a 90° raccordo a compressione in ottone, per tubi in rame e acciaio 22 x 15 x 15mm
MK0503.221.515
22 x 15 x 15mm
61,5
22
33
31,5
23,5
23,5
15
15
4,75 €*
pz.:

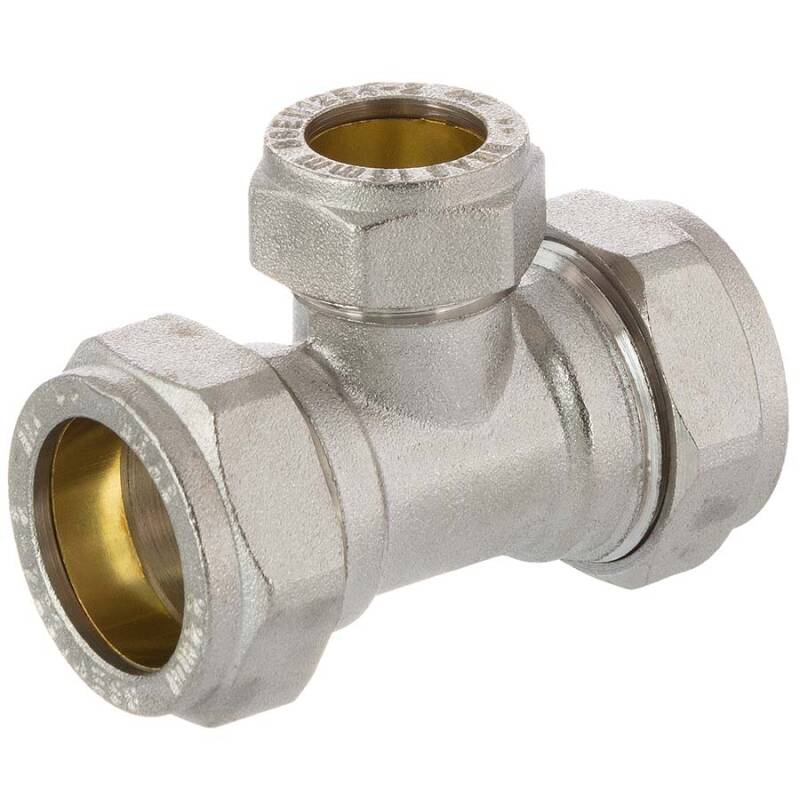

Tee ridotto a 90° raccordo a compressione in ottone, per tubi in rame e acciaio 22 x 15 x 22mm
MK0503.022.015
22 x 15 x 22mm
61,5
22
30,5
31,5
23,5
31,5
15
22
4,75 €*
pz.:

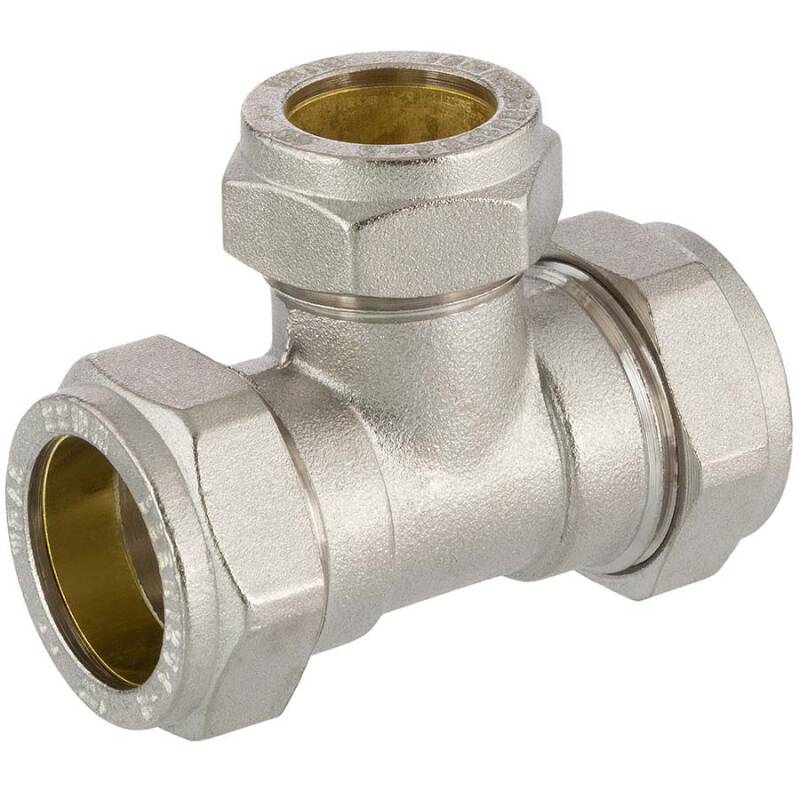

Tee ridotto a 90° raccordo a compressione in ottone, per tubi in rame e acciaio 22 x 18 x 22mm
MK0503.022.018
22 x 18 x 22mm
64,5
22
35
31,5
28
31,5
18
22
5,22 €*
pz.:

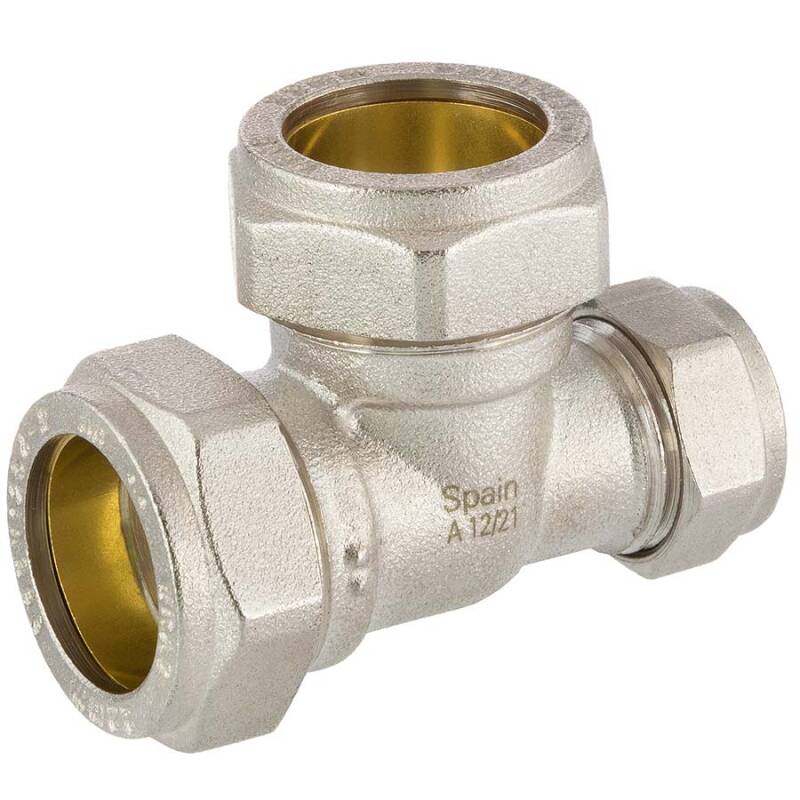

Tee ridotto a 90° raccordo a compressione in ottone, per tubi in rame e acciaio 22 x 22 x 15mm
MK0503.222.215
22 x 22 x 15mm
69
22
36
31,5
31,5
23,5
22
15
5,07 €*
pz.:
Tee ridotto a 90° raccordo a compressione in ottone, per tubi in rame e acciaio 28 x 22 x 22mm
MK0503.282.222
28 x 22 x 22mm
77
28
41
39
39
23,5
22
22
8,85 €*
pz.:

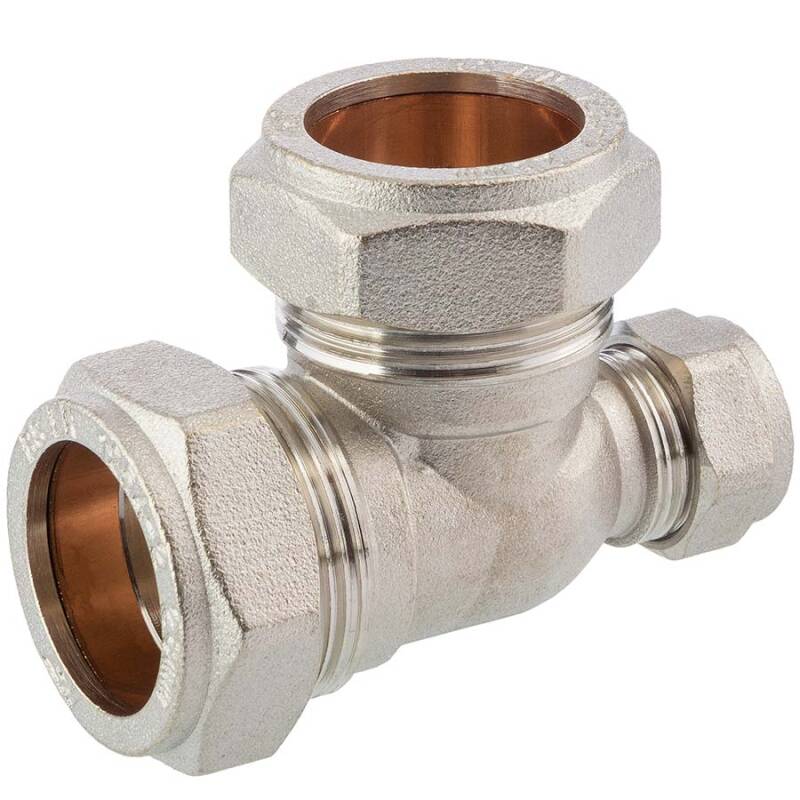

Tee ridotto a 90° raccordo a compressione in ottone, per tubi in rame e acciaio 28 x 28 x 15mm
MK0503.282.815
28 x 28 x 15mm
79,5
28
41
39
39
31,5
28
15
7,93 €*
pz.:

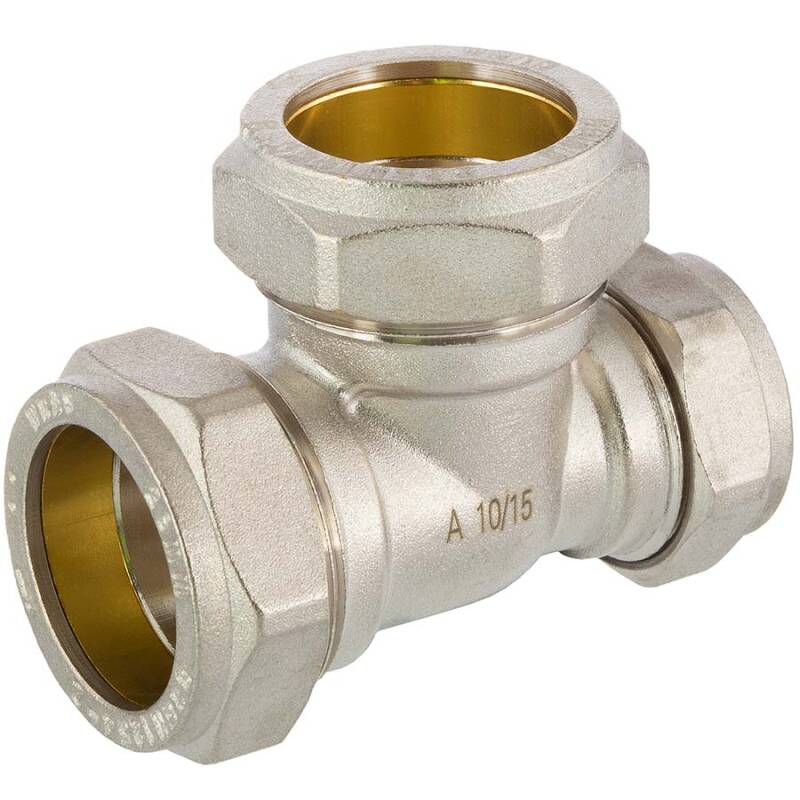

Tee ridotto a 90° raccordo a compressione in ottone, per tubi in rame e acciaio 28 x 28 x 22mm
MK0503.282.822
28 x 28 x 22mm
75
28
39
39
31,5
31,5
28
22
8,16 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

  • Corpo in ottone nichelato UNE EN 12164
  • Ghiera in ottone nichelato
  • Anello di graffaggio in ottone
  • Direzione del flusso bilaterale
  • Intervallo di temperatura: da -20°C a 180°C
  • Pressione massima di esercizio: PN 16 a 30° per acqua fredda e calda
  • Progettato per l'uso con tubi in rame EN 1057:1996 e tubi in acciaio BS4127:1994
  • Filettatura di fissaggio secondo ISO 228/1
  • Adatto all'uso in impianti per la distribuzione di acqua e liquidi non aggressivi con densità superiore o inferiore.

    WRAS Approved

    I raccordi a compressione per tubi in rame ed acciaio sono approvati dal marchio inglese di conformità WRAS (Water Regulations Advisory Scheme) per l'uso con acqua potabile e soddisfano tutti gli elevati standard richiesti ad un raccordo per impianti idrico-sanitari.
