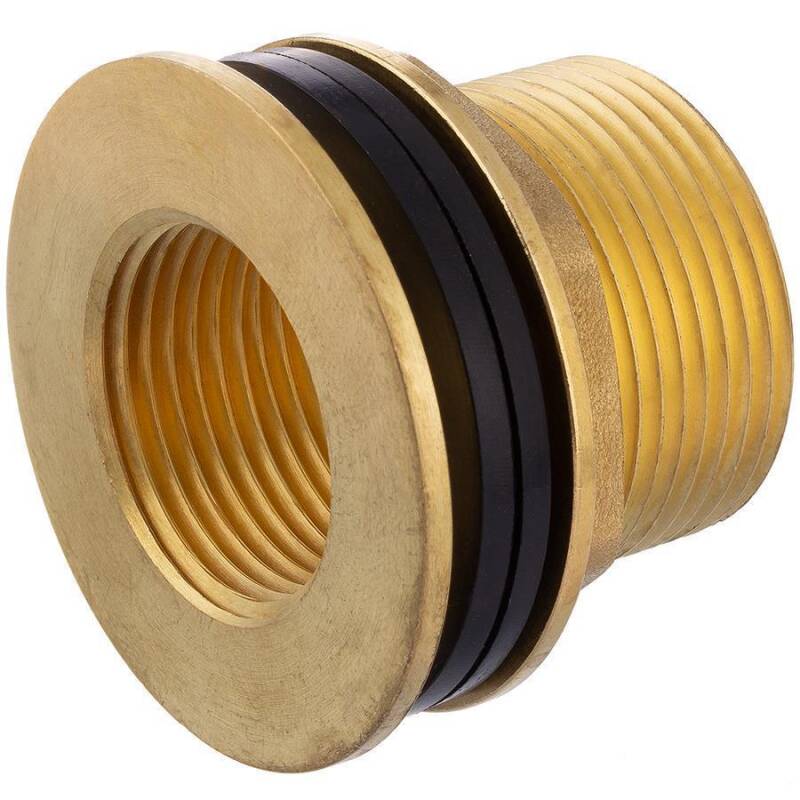

Raccordo per serbatoio d'acqua in ottone

Codice articolo: MF0821
Auswahl Steuerzone / Lieferland
a partire da
3,20 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Foto prodotto

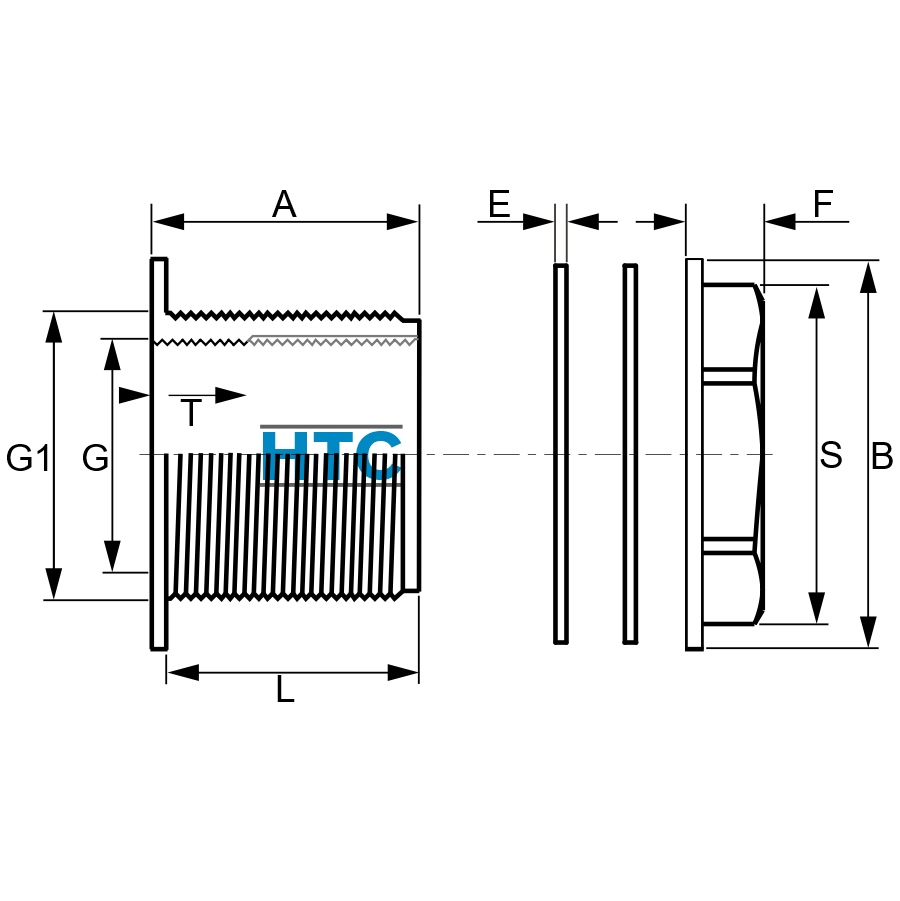

Cod. Art.
Versione
A
B
E
F
G
G1
L
S
T
Prezzo
Quantità
Raccordo per serbatoio d'acqua in ottone 3/4" x 1/2"
MF0821.025.020
3/4" x 1/2"
35
40
2
8
1/2" (20,95mm)
3/4" (26,44mm)
32
30
35
3,20 €*
pz:
Raccordo per serbatoio d'acqua in ottone 1" x 3/4"
MF0821.032.025
1" x 3/4"
30
48
2
8,5
3/4" (26,44mm)
1" (33,25mm)
27
37
30
3,50 €*
pz:

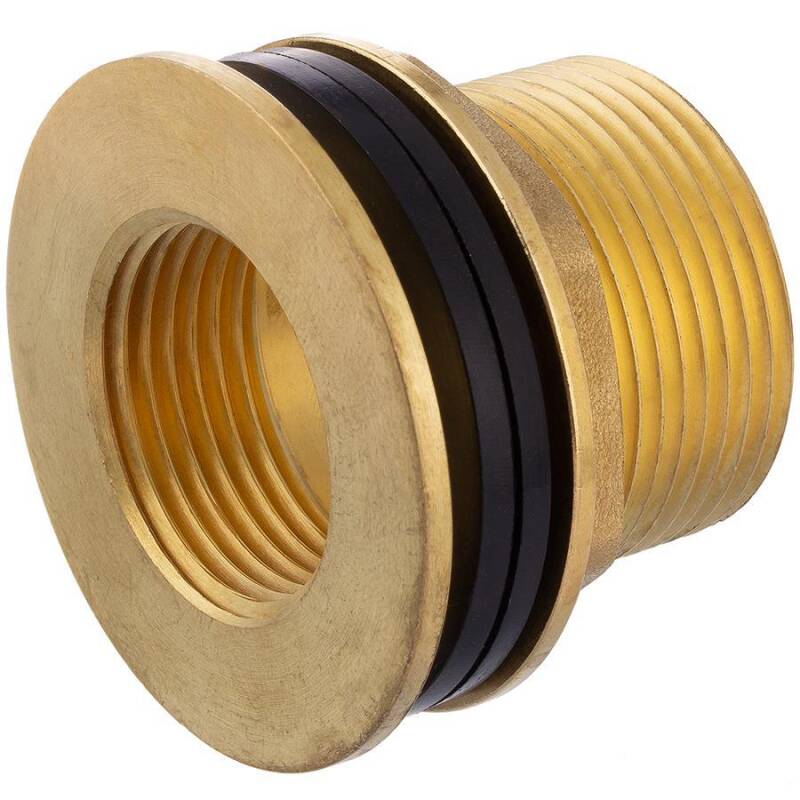

Raccordo per serbatoio d'acqua in ottone 1 1/4" x 1"
MF0821.040.032
1 1/4" x 1"
45
56
3
9
1" (33,25mm)
1 1/4" (41,91mm)
42
46
17
6,95 €*
pz:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

Raccordo in ottone per serbatoio d'acqua

Raccordo utile in svariate applicazioni: connessioni con serbatoi, barili, contenitori o cisterne per acqua piovana - guarnizione doppia utile anche in caso di contenitori che presentano curvature

Estremitá:
Filetto maschio x filetto femmina
Filettatura:
Filettatura BSP G DIN 2999 & BS21, ISO 228/1 & ISO 7/1, non autosigillante, sigillatura con stoppa, pasta sigillante o simili
Temperatura:
da -20°C a 90°C
Pressione nominale (PN):
10 bar
Materiale:
Ottone UNE EN 12165
Guarnizione:
2x guarnizione piatta nera in NBR
Colore:
Ottone
Regentonnendurchführung

Esempio: Serbatoio per acqua piovana da 30l

  • Facile da fissare anche in contenitori rotondi con piccoli diametri
  • Nell'esempio entrambe le guarnizioni sono montate all'esterno per compensare la flessione del contenitore
  • In caso di forti curvature del contenitore, aggiungere del silicone per migliorare la sigillatura
  • Filetto femmina 3/4", per collegare il raccordo in base ai vostri bisogni
  • Raccordo in ottone per serbatoio dell'acqua
