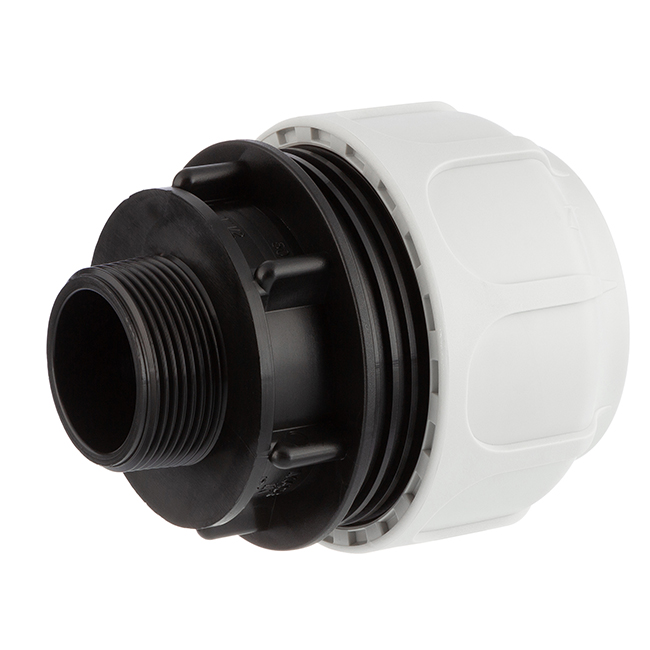

Raccordo a compressione BD FAST con filetto maschio per tubi di aspirazione e mandata

Codice articolo: PKS104
Auswahl Steuerzone / Lieferland
a partire da
2,48 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata

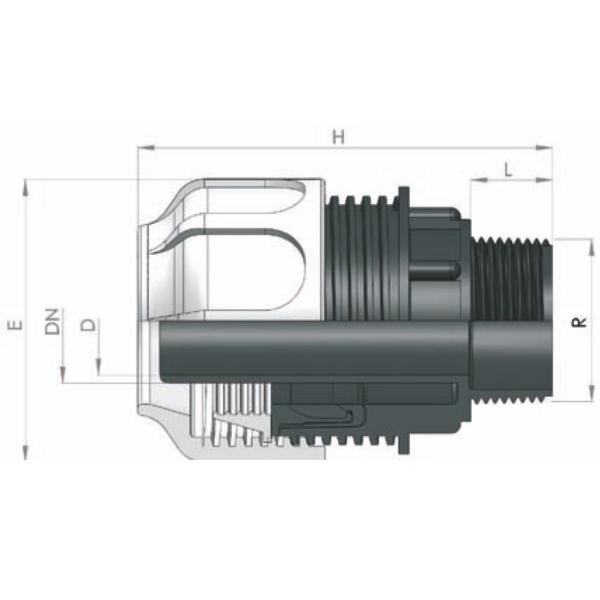

Varianti

Cod. Art.
Versione
D
DN
E
H
L
R
ø interno tubo
Prezzo
Quantità
PKS104.020.020
20mm x 1/2"
15,5
20
58,5
86
14,5
1/2" (20,96mm)
20
2,48 €*
pz.:
PKS104.020.025
20mm x 3/4"
15,5
20
58,5
87,5
16
3/4" (26,44mm)
20
2,55 €*
pz.:
PKS104.025.025
25mm x 3/4"
20,5
25
62
90,5
16
3/4" (26,44mm)
25
3,28 €*
pz.:
PKS104.020.032
20mm x 1"
15,5
20
58,5
89
18
1" (33,25mm)
20
2,55 €*
pz.:
PKS104.025.032
25mm x 1"
20,5
25
62
92
18
1" (33,25mm)
25
3,28 €*
pz.:
PKS104.032.040
32mm x 1 1/4"
27
32
71
99
20
1 1/4" (41,91mm)
32
6,01 €*
pz.:
PKS104.032.050
32mm x 1 1/2"
27
32
71
99
20
1 1/2" (47,81mm)
32
6,01 €*
pz.:
PKS104.038.050
38mm x 1 1/2"
33,5
38
85
110
20
1 1/2" (47,81mm)
38
7,91 €*
pz.:
PKS104.040.050
40mm x 1 1/2"
34,5
40
85
110
20
1 1/2" (47,81mm)
40
7,91 €*
pz.:
PKS104.050.050
50mm x 1 1/2"
43
50
102
125
20
1 1/2" (47,81mm)
50
11,28 €*
pz.:
PKS104.050.063
50mm x 2"
43
50
102
129
24
2" (59,61mm)
50
11,28 €*
pz.:
PKS104.060.063
60mm x 2"
52
60
122
144
24
2" (59,61mm)
60
22,37 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PP Klemm Kupplung für Schlauch, Klemme x Aussengewinde

Innen-ø mm
Wandstärke mind. mm
Wandstärke max. mm
Schlauch max. A-ø
20
2,3
3,5
27
25
2,3
3,5
32
32
2,5
4,0
40
38
2,7
5,0
48
40
2,7
5,0
50
50
3,3
5,5
61
60
4,0
6,5
73
Klemmkupplung Aussengewinde für Saug- und Druckschlauch Instruktion
Klemmkupplung Aussengewinde für Saug- und Druckschlauch Explosion


  • 1 - Körper

  • 2 - Dichtring

  • 3 - Pressring

  • 4 - Fixierring

  • 5 - Überwurfmutter
  • max. Arbeitsdruck 10 bar bei 20°C (50 Jahre Lebensdauer)
  • max. Arbeitsdruck 3 bar bei 60°C (50 Jahre Lebensdauer)
  • max. Arbeitstemperatur 80°C, mind. Temperatur -5°C
  • beeindruckende Performance im Zugtest
  • hohe Widerstandskraft gegenüber thermischen und mechanischen Belastungen, Witterungseinflüssen und UV-Strahlen
  • absolut ungiftig, geruchsneutral: 100% einsetzbar zum Transport von flüssigen Lebensmitteln bzw. Trinkwasser
  • hohe chemische Resistenz: salzhaltige Lösungen, Chlor, gesättigte Kohlenwasserstoffe, Benzin, Öl sowie tierische und pflanzliche Fette
  • Wetter-, Ozon-, Chlor- und UV-beständig
DOWNLOADRoSH Konformitätserklärung - Bucchi s.R.l.
DOWNLOADdie Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADchemische Beständigkeit von Kunststoffen
