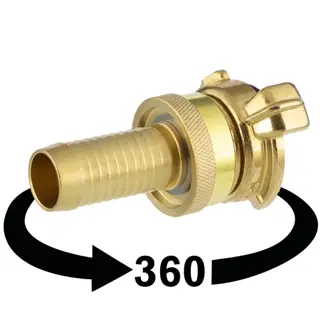

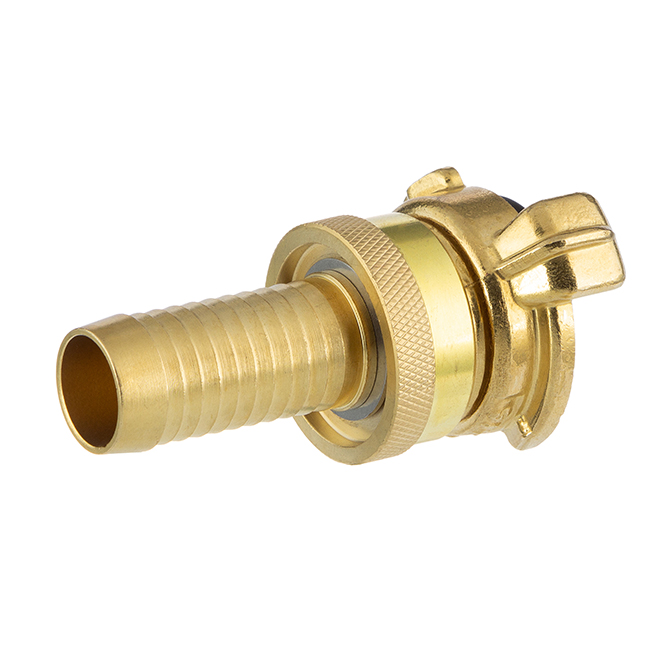

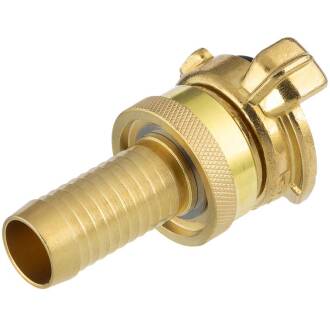

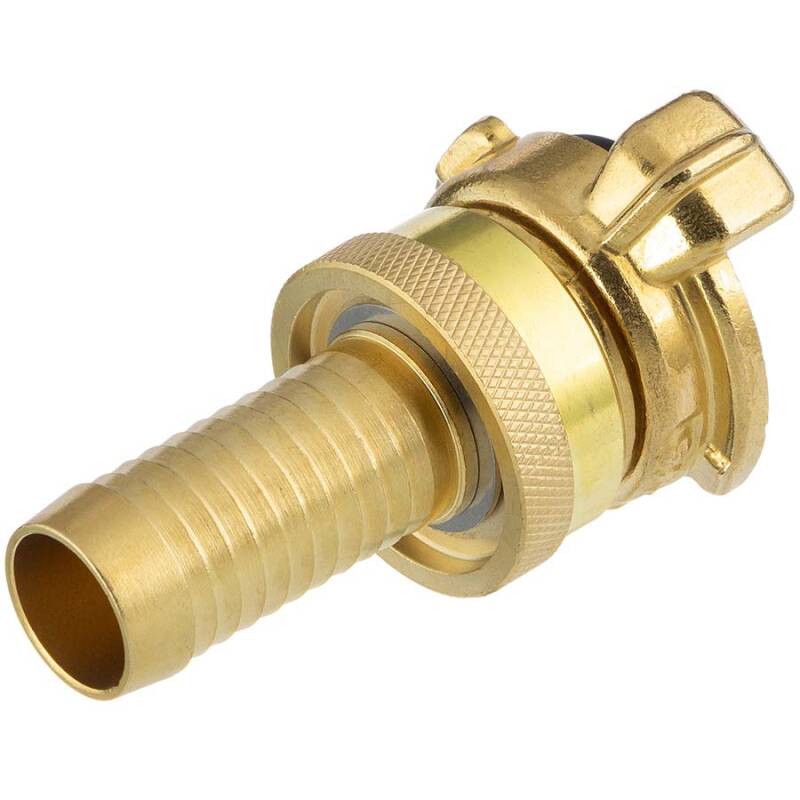

Raccordo a baionetta portagomma alta pressione in ottone

Codice articolo: GK0003
Auswahl Steuerzone / Lieferland
a partire da
5,40 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

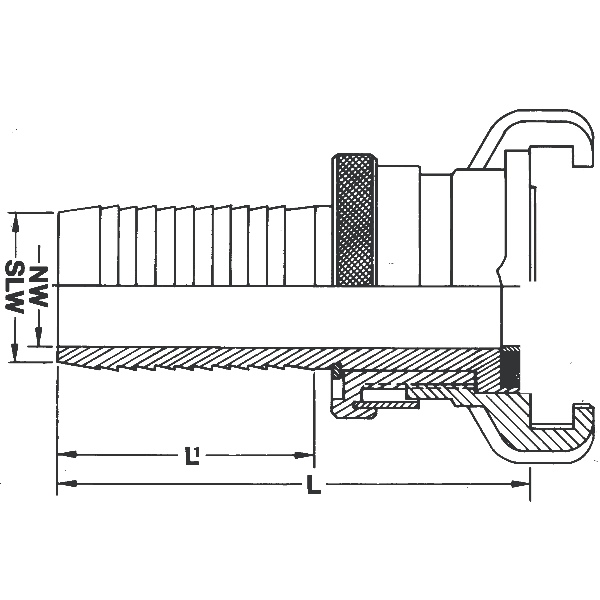

Cod. Art.
Versione
L
L1
NW
SLW
ø tubo interno
Prezzo
Quantità
GK0003.000.013
1/2"
66
34
10
13
13 (1/2" Schlauch)
5,40 €*
pz.:
GK0003.000.019
3/4"
71
40
16
19
19 (3/4" Schlauch)
6,20 €*
pz.:
GK0003.000.025
1"
71
40
21
25
25 (1" Schlauch)
6,79 €*
pz.:
GK0003.000.032
1 1/4"
71
40
28
32
32* (1 1/4" Schlauch)
8,60 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

Raccordo rapido portagomma alta pressione, in ottone, per tubo flessibile

Connessione:
Raccordo rapido x portagomma alta pressione
Particolaritá:
Versione con vite di sicurezza
Temperatura:
da ca. -10°C a +90°C
Pressione d'esercizio (PN):
max. 30 bar
Resistenza al vuoto:
max. 10 mca (metro colonna d'acqua)
Materiale:
Ottone CW617N
Guarnizione:
Gomma nitrile-butadiene (NBR)
  • La dimensione interna del tubo flessibile é espressa in mm. Attenzione: con le espressioni tubo flessibile 1/2" o tubo flessibile 3/4" non ci si riferisce alle stesse dimensioni in pollici valide per i raccordi filettati!


Unire tubi flessibili di diametri differenti - semplice, veloce, sicuro
