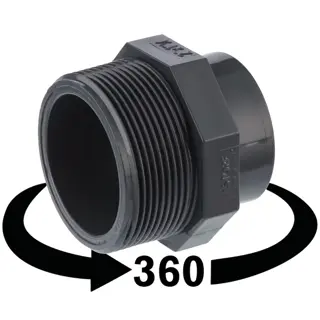

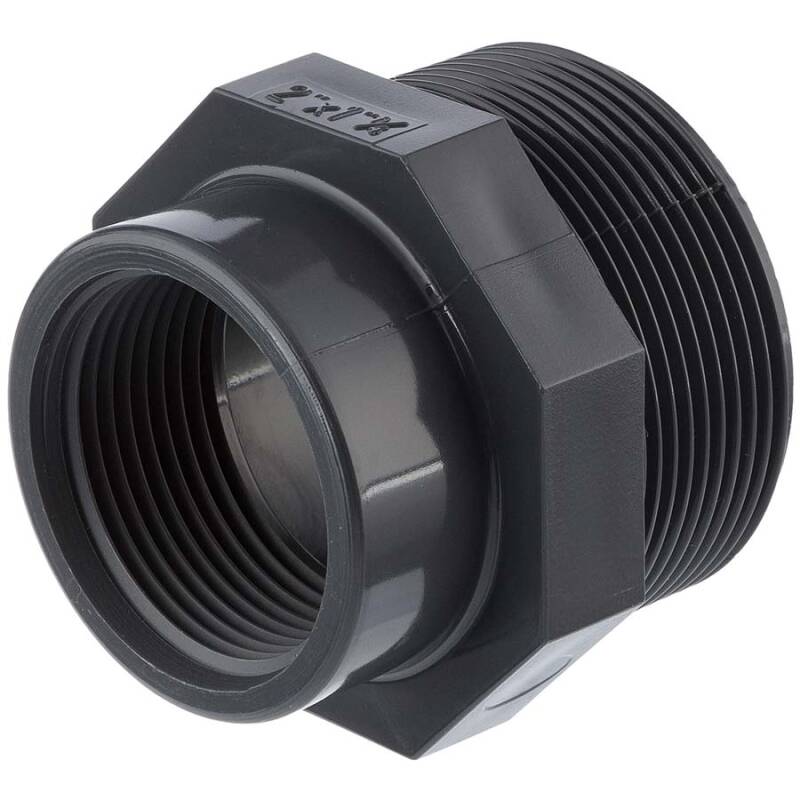

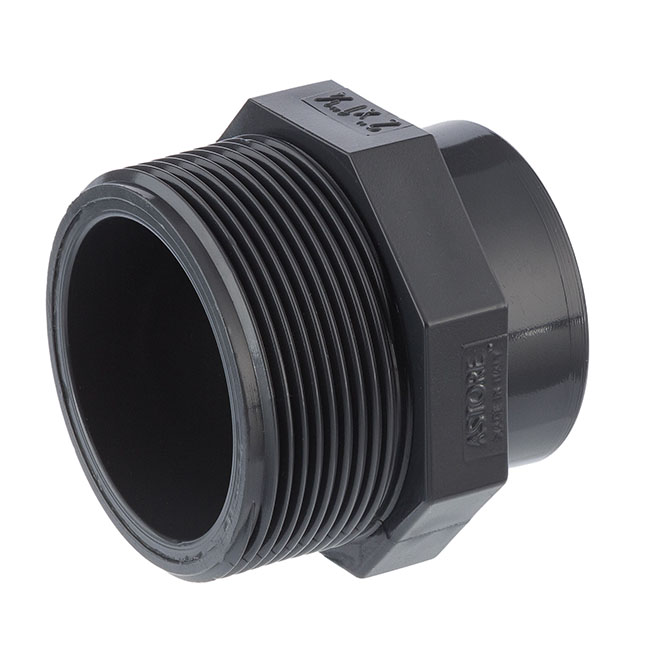

Nipplo in PVC-U maschio, filetto femmina ridotto

Codice articolo: AF0207
Auswahl Steuerzone / Lieferland
a partire da
0,71 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

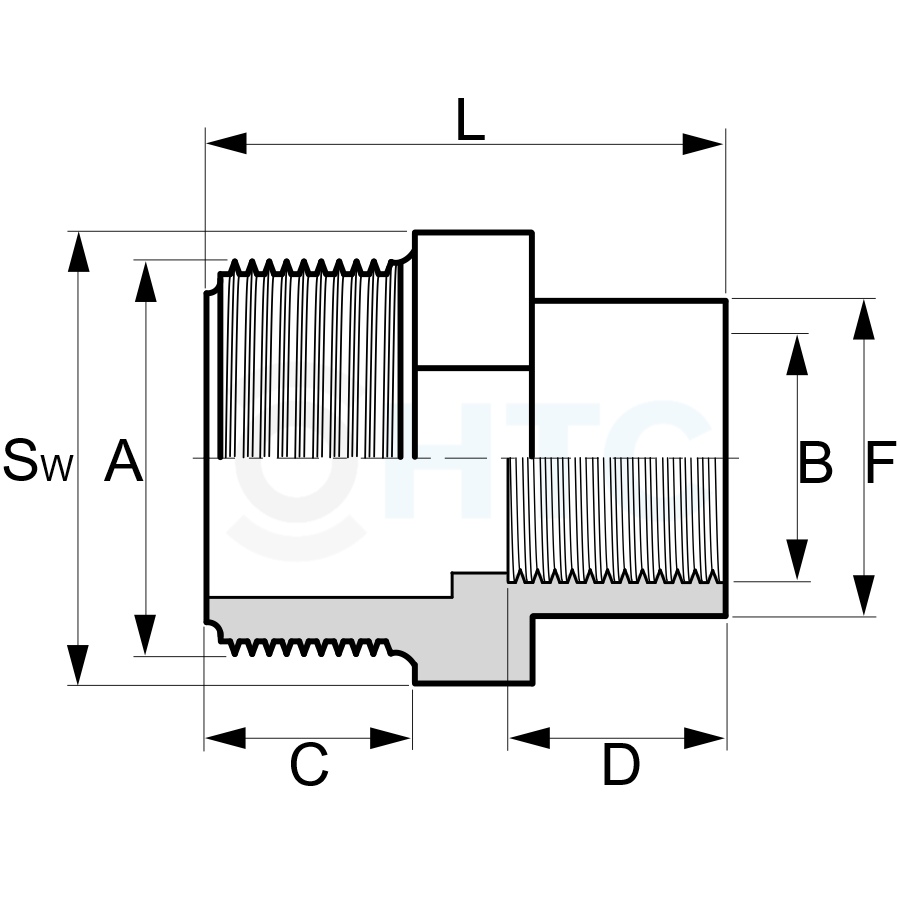

Cod. Art.
Versione
A
B
C
D
DN
F
L
SW
Prezzo
Quantità
AF0207.016.012
3/8" x 1/4"
3/8" (16,66mm)
1/4" (13,16mm)
12
12
10
23
31
24
0,71 €*
pz.:
AF0207.020.016
1/2" x 3/8"
1/2" (20,96mm)
3/8" (16,66mm)
15
14
15
23
35,5
24
1,07 €*
pz.:
AF0207.025.016
3/4" x 3/8"
3/4" (26,44mm)
3/8" (16,66mm)
15
13
15
23
36,5
30
1,50 €*
pz.:
AF0207.025.020
3/4" x 1/2"
3/4" (26,44mm)
1/2" (20,96mm)
15,5
17
18
28
40
30
1,54 €*
pz.:
AF0207.032.016
1" x 3/8"
1" (33,25mm)
3/8" (16,66mm)
19
12
15
23
39
36
1,68 €*
pz.:
AF0207.032.020
1" x 1/2"
1" (33,25mm)
1/2" (20,96mm)
19
17
18,5
28
43,5
36
1,68 €*
pz.:
AF0207.032.025
1" x 3/4"
1" (33,25mm)
3/4" (26,44mm)
18,5
18,5
23,5
34
45
36
1,68 €*
pz.:
AF0207.040.020
1 1/4" x 1/2"
1 1/4" (41,91mm)
1/2" (20,96mm)
21,5
18
15
28
48
46
1,93 €*
pz.:
AF0207.040.025
1 1/4" x 3/4"
1 1/4" (41,91mm)
3/4" (26,44mm)
21,5
19,5
24
34
49,5
46
1,93 €*
pz.:
AF0207.040.032
1 1/4" x 1"
1 1/4" (41,91mm)
1" (33,25mm)
21,5
22,5
32
41
53
46
2,03 €*
pz.:
AF0207.050.025
1 1/2" x 3/4"
1 1/2" (47,80mm)
3/4" (26,44mm)
21,5
17,5
25
33
50
50
2,00 €*
pz.:
AF0207.050.032
1 1/2" x 1"
1 1/2" (47,80mm)
1" (33,25mm)
22
22
29
41
53
50
2,03 €*
pz.:
AF0207.050.040
1 1/2" x 1 1/4"
1 1/2" (47,80mm)
1 1/4" (41,91mm)
22
24
38
51
54,5
55
2,18 €*
pz.:
AF0207.063.032
2" x 1"
2" (59,61mm)
1" (33,25mm)
25,5
22
30
42
57
65
2,57 €*
pz.:
AF0207.063.040
2" x 1 1/4"
2" (59,61mm)
1 1/4" (41,91mm)
25,5
24
38
51
58
65
2,64 €*
pz.:
AF0207.063.050
2" x 1 1/2"
2" (59,61mm)
1 1/2" (47,80mm)
25,5
22,5
45
60
58
65
3,28 €*
pz.:
AF0207.075.040
2 1/2" x 1 1/4"
2 1/2" (75,18mm)
1 1/4" (41,91mm)
29
27
39
53
56,5
80
5,53 €*
pz.:
AF0207.075.050
2 1/2" x 1 1/2"
2 1/2" (75,18mm)
1 1/2" (47,80mm)
29
27,5
45
63
60
80
5,75 €*
pz.:
AF0207.075.063
2 1/2" x 2"
2 1/2" (75,18mm)
2" (59,61mm)
29
38
50
75
87
80
5,75 €*
pz.:
AF0207.090.050
3" x 1 1/2"
3" (87,88mm)
1 1/2" (47,80mm)
33
23
43
59
67
95
6,55 €*
pz.:
AF0207.090.063
3" x 2"
3" (87,88mm)
2" (59,61mm)
33
35
50
75
6,55 €*
pz.:
AF0207.090.075
3" x 2 1/2"
3" (87,88mm)
2 1/2" (75,18mm)
32
46
71
90
99
93
7,68 €*
pz.:
AF0207.110.063
4" x 2"
4" (113,03mm)
2" (59,61mm)
38,5
37
50
75
88
119
11,17 €*
pz.:
AF0207.110.075
4" x 2 1/2"
4" (113,03mm)
2 1/2" (75,18mm)
38
40
65
90
91
119
9,21 €*
pz.:
AF0207.110.090
4" x 3"
4" (113,03mm)
3" (87,88mm)
38
46
80
107,5
95
119
13,57 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Muffennippel, Aussengewinde x Innengewinde reduziert

Anschluss:
Aussengewinde x Innengewinde reduziert
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:


Sicherung Gewindeverbindung

nachträgliche Sicherung einer Gewindeverbindung


Sichern Sie nachträglich ihre Gewindeverbindung durch eine Schlauchschelle um eine Beschädigung oder Aufplatzen der Gewindemuffe bei seitl. Zug oder Druck zu verhindern.

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC Muffennippel, Aussengewinde x Innengewinde reduziert

Ein reduzierter Muffennippel verbindet zwei Gewinde mit unterschiedlichem Maß. Bei der Variante Muffennippel, Aussengewinde x Innengewinde reduziert kann ein Innengewinde mit einem reduziertem Aussengewinde verbunden werden.
Gewindefitting reduzierte Muffennippel gibt es in verschiedenen Ausführungen:
Reduzierung Innengewinde x Aussengewinde oder auch kurz Außen Innengewinde
PVC-U Reduzierstück Aussengewinde x Innengewinde
In unserem Webshop PVC-Welt.de finden Sie das passende Reduzierstück neben diesen Muffennippel mit reduzierdem Innengewinde.
