Manicotto ridotto f/f a pressare, acciaio inox 316, "Profilo M"

Codice articolo: IP0202
Auswahl Steuerzone / Lieferland
a partire da
4,30 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Cod. Art.
Versione
D
D1
L
L1
L2
Prezzo
Quantità
IP0202.018.015
18 x 15mm
18
15
54
21
21
4,30 €*
pz.:
IP0202.022.015
22 x 15mm
22
15
58
21
21
4,97 €*
pz.:
IP0202.022.018
22 x 18mm
22
18
58
21
21
4,72 €*
pz.:
IP0202.028.015
28 x 15mm
28
15
69
22
21
5,90 €*
pz.:
IP0202.028.018
28 x 18mm
28
18
69
22
21
5,90 €*
pz.:
IP0202.028.022
28 x 22mm
28
22
62
22
22
5,40 €*
pz.:
IP0202.035.015
35 x 15mm
35
15
76
25
21
8,15 €*
pz.:
IP0202.035.018
35 x 18mm
35
18
76
25
21
8,15 €*
pz.:
IP0202.035.022
35 x 22mm
35
22
74
25
21
7,72 €*
pz.:
IP0202.035.028
35 x 28mm
35
28
66
25
22
9,44 €*
IP0202.042.015
42 x 15mm
42
15
85
30
21
9,44 €*
pz.:
IP0202.042.018
42 x 18mm
42
18
84
30
21
9,44 €*
pz.:
IP0202.042.022
42 x 22mm
42
22
83
30
21
9,32 €*
pz.:
IP0202.042.028
42 x 28mm
42
28
82
30
22
9,44 €*
pz.:
IP0202.042.035
42 x 35mm
42
35
77
30
25
9,26 €*
pz.:
IP0202.054.015
54 x 15mm
54
15
93
35
21
13,01 €*
pz.:
IP0202.054.018
54 x 18mm
54
18
97
35
21
13,01 €*
pz.:
IP0202.054.022
54 x 22mm
54
22
95
35
21
13,01 €*
pz.:
IP0202.054.028
54 x 28mm
54
28
93
35
22
13,01 €*
IP0202.054.035
54 x 35mm
54
35
95
35
25
13,01 €*
pz.:
IP0202.054.042
54 x 42mm
54
42
89
35
30
12,04 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

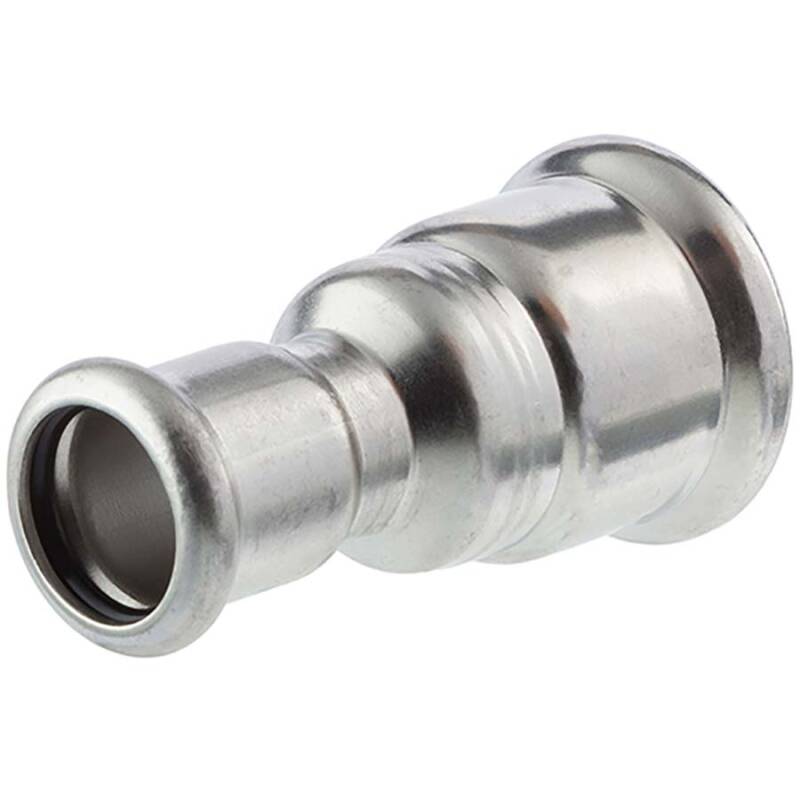

Manicotto di riduzione f/f a pressare, acciaio inox AISI 316, "Profilo M"

  • Nessuna saldatura, serraggio, avvitamento o incollaggio necessario
  • Il processo di pressatura consente un collegamento rapido ed efficace tra tubi e raccordi
  • Ideale per installazioni di acqua potabile, acque industriali, sistemi antincendio, aria compressa, costruzioni navali, agricoltura e applicazioni industriali
  • Utilizzabile anche con oli, se presente un anello di tenuta in FPM
Estremitá:
Femmina x femmina - "profilo M"
Temperatura con guarnizione in EDPM:
da -20°C a 120°C
Temperatura con guarnizione in FPM:
da -20°C a 200°C
Pressione d'esercizio (PN) max. 100°C:
16 bar
Pressione d'esercizio (
PN
) max. 200°C:
6 bar
Materiale:
Acciaio AISI 316 V4A (UNE EN 10213-4 / DIN 1.4408)
Anello di guarnizione:
EPDM
DIN:
Dimensioni conformi a ISO 4144, filettatura conforme a ISO 7/1 (DIN 2999 / BS 21)
Colore:
Grigio acciaio

Con il termine "acciaio inossidabile o inox" (secondo EN 10020) vengono indicati tutti quei tipi di acciaio legati e non legati che hanno un alto grado di purezza. Di conseguenza, ci si riferisce agli acciai il cui contenuto di zolfo e fosforo non supera il valore dello 0,025%. La lega 316 è un acciaio di qualità standard con molibdeno. Il molibdeno non solo conferisce alla lega una migliore resistenza alla corrosione rispetto all'acciaio inossidabile AISI 304, ma anche una maggiore resistenza alla corrosione di superfici e fessure se a contatto con sostanze contenenti cloro. La struttura austenitica conferisce un alto grado di tenacità a questa lega (anche a temperature molto basse), elevata resistenza allo scorrimento, alla rottura e tenuta alla trazione a temperature elevate. La lega è appunto nota con il nome di acciaio inox.


Secondo il foglio di lavoro DVGW W541 (requisiti per i tubi in acciaio inossidabile per l'installazione di acqua potabile domestica), l'acciaio 1.4401 è comunemente usato per installazioni di acqua potabile. Grazie alle proprietà particolari del materiale, questi raccordi vengono spesso utilizzati nelle regioni costiere. A differenza dei raccordi in acciaio AISI 304 che iniziano ad arrugginire a contatto con l'elevato contenuto di sale nell'aria, i raccordi in acciaio inox AISI 316 resistono alle intemperie. Inoltre, la loro resistenza agli acidi li rende adatti all'uso nell'industria chimica, alimentare, petrolchimica e del gas naturale. Possono anche essere utilizzati in ambienti corrosivi e temperature estreme, come ad esempio nella tecnologia dei fluidi, caldaie, condensatori, scambiatori di calore e reattori.


DOWNLOAD Perché un pollice non corrisponde a 25,4mm?
