Descrizione

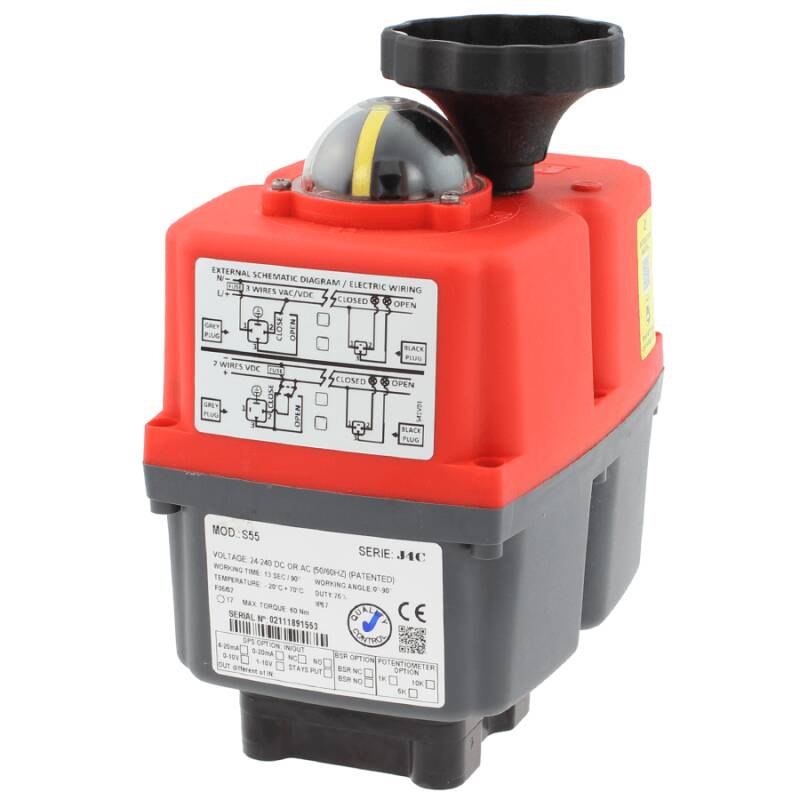

Elektrischer Stellantrieb J+J J4C Einzelaggregat
- J+J Multi-Voltage 24 - 240 AC/DC ab Version S20
- Multiflange Interface ISO 5211
- Nothandbetätigung
- 2Wege-Hilfsschalter
- Optische Stellungsanzeige
- Welle Polyamid nichtrostend
- Interne Heizung um eine Beschädigung durch Kondensation vorzubeugen
- elektronischer Drehmomentlimiter
- Gehäuse aus Polyamid, IP-65
Verbindung: Der elektrische Stellantrieb ist mit einem Multiflange nach ISO 5211 ausgestattet und kann so mit passendem Gegenstück an der Regelarmatur angeschlossen werden. Bitte beachten Sie, dass zusätzlich ein Adapter zur Armatur benötigt wird bzw. der Kugelhahn für den Betrieb mit einem Stellantrieb geeignet sein muß.
Montage Instruktion:
Der elektrische Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden. Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten. Demnach ist eine externe Sicherung mit entsprechender Auslösecharakteristik (z.B. LS Schalter Typ C/D) vorzusehen,
Der Stellmotor ist ausschließlich stehend zu verbauen.
Die innenliegende Schaltraumheizung benötigt eine dauerhafte Spannungsversorgung.
DOWNLOAD Elektroschwenkantrieb J+J Serie J4C Kurzanleitung, elektrisches Anschlussschema
DOWNLOAD Elektroschwenkantrieb J+J Serie J4C S20
DOWNLOAD Elektroschwenkantrieb J+J Serie J4C S55
DOWNLOAD Elektroschwenkantrieb J+J Serie J4C S85
DOWNLOAD Elektroschwenkantrieb J+J Serie J4C Zertifikate, CE, RoHS
DOWNLOAD chemische Beständigkeit von Kunststoffen
