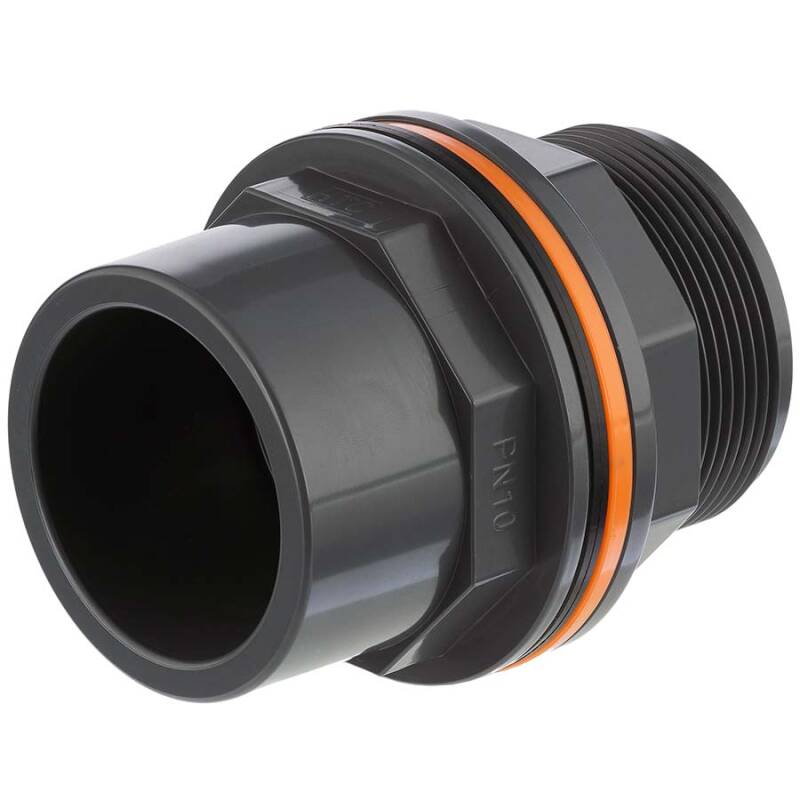

Adattatore per serbatoio manicotto m/f x manicotto/filetto maschio in PVC-U

Codice articolo: AF0821
Auswahl Steuerzone / Lieferland
a partire da
3,78 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Foto prodotto
Cod. Art.
Versione
A
B
D
G
I
L
L1
Z
Prezzo
Quantità
Adattatore per serbatoio manicotto m/f x manicotto/filetto maschio in PVC-U 16/20mm x 16mm/1/2"
AF0821.016.020
16/20 x 16mm, 1/2"
16
32
20
1/2" (20,96mm)
61
17
32
17
3,78 €*
pz:

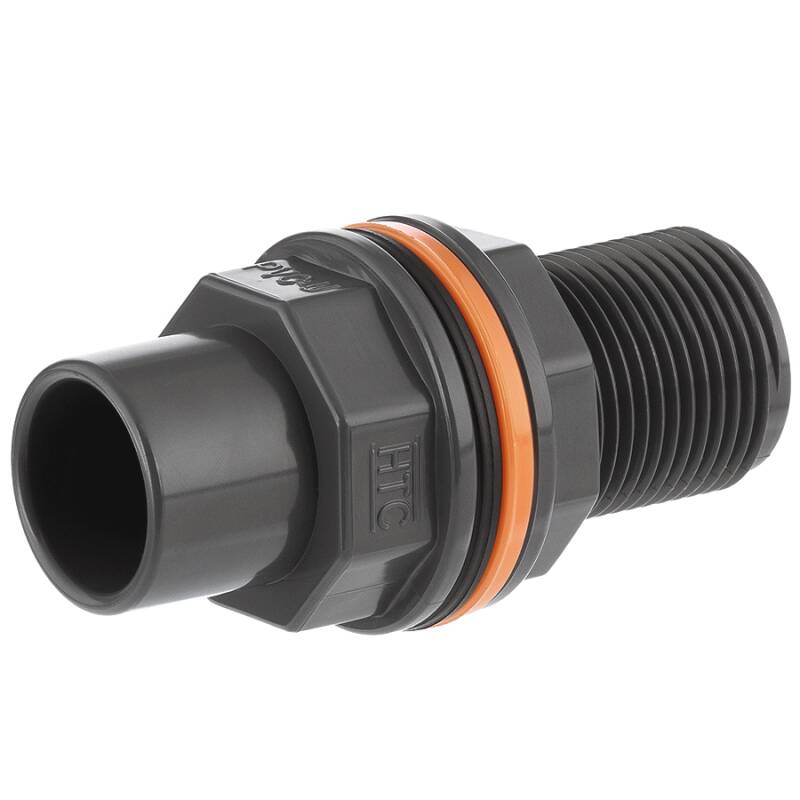

Adattatore per serbatoio manicotto m/f x manicotto/filetto maschio in PVC-U 20/25mm x 20mm/3/4"
AF0821.020.025
20/25 x 20mm, 3/4"
20
39,5
25
3/4" (26,44mm)
76
18
42
13,5
4,43 €*
pz:

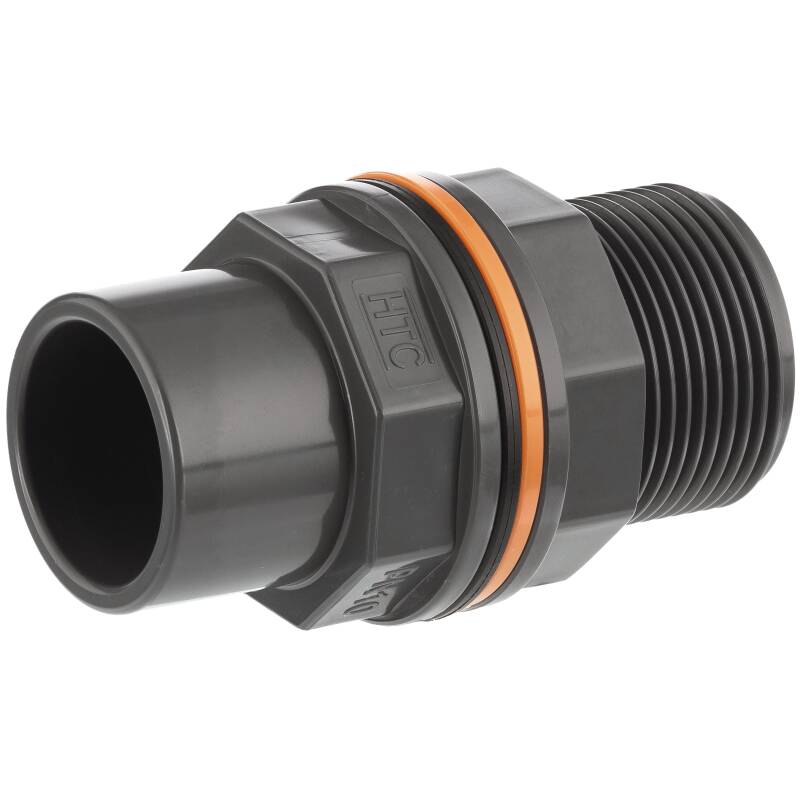

Adattatore per serbatoio manicotto m/f x manicotto/filetto maschio in PVC-U 25/32mm x 25mm/1"
AF0821.025.032
25/32 x 25mm, 1"
25
46
32
1" (33,25mm)
81,5
22,5
44,5
21
4,80 €*
pz:
Adattatore per serbatoio manicotto m/f x manicotto/filetto maschio in PVC-U 32/40mm x 32mm/1 1/4"
AF0821.032.040
32/40 x 32mm, 1 1/4"
32
55
40
1 1/4" (41,91mm)
92
26
48
20
5,25 €*
pz:
Adattatore per serbatoio manicotto m/f x manicotto/filetto maschio in PVC-U 40/50mm x 40mm/1 3/4"
AF0821.040.055
40/50 x 40mm, 1 3/4"
40
72
50
1 3/4"
97,5
31
47
26
8,38 €*
pz:

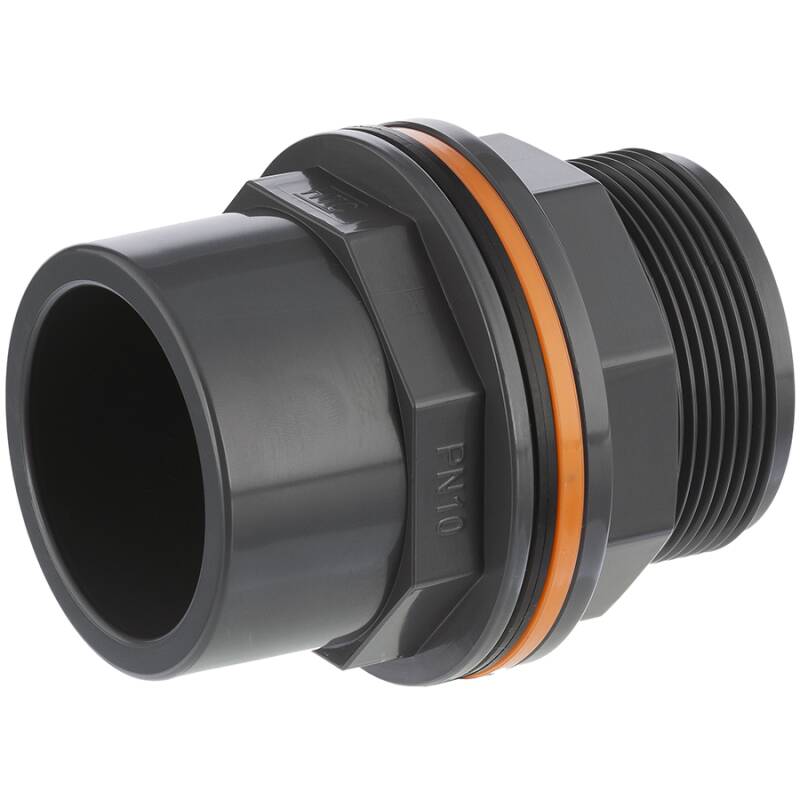

Adattatore per serbatoio manicotto m/f x manicotto/filetto maschio in PVC-U 50/63mm x 50mm/2"
AF0821.050.063
50/63 x 50mm, 2"
50
80
63
2" (59,61mm)
97
30
50
24
9,94 €*
pz:

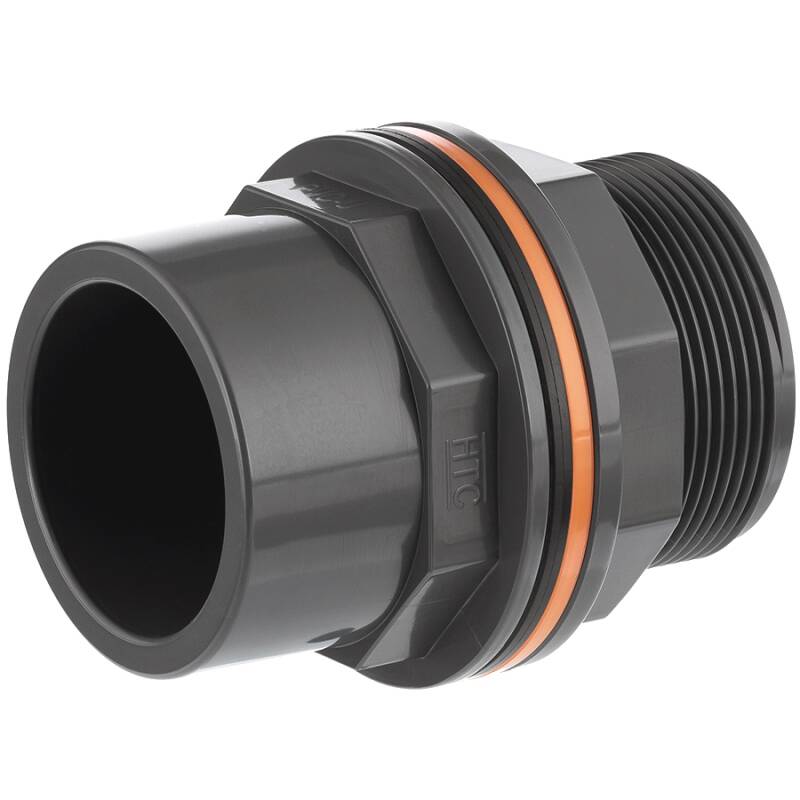

Adattatore per serbatoio manicotto m/f x manicotto/filetto maschio in PVC-U 63/75mm x 63mm/2 1/2"
AF0821.063.075
63/75 x 63mm, 2 1/2"
63
93
75
2 1/2" (75,18mm)
116
45
50,5
28
15,14 €*
pz:
Adattatore per serbatoio manicotto m/f x manicotto/filetto maschio in PVC-U 75/90mm x 75mm/3"
AF0821.075.090
75/90 x 75mm, 3"
75
112
90
3" (87,88mm)
133
50
56
31
50,81 €*
pz:
Adattatore per serbatoio manicotto m/f x manicotto/filetto maschio in PVC-U 90/110mm x 90mm, M113
AF0821.090.110
90/110 x 90mm, M113
90
139
110
M113
155
60
60
37
69,88 €*
pz:

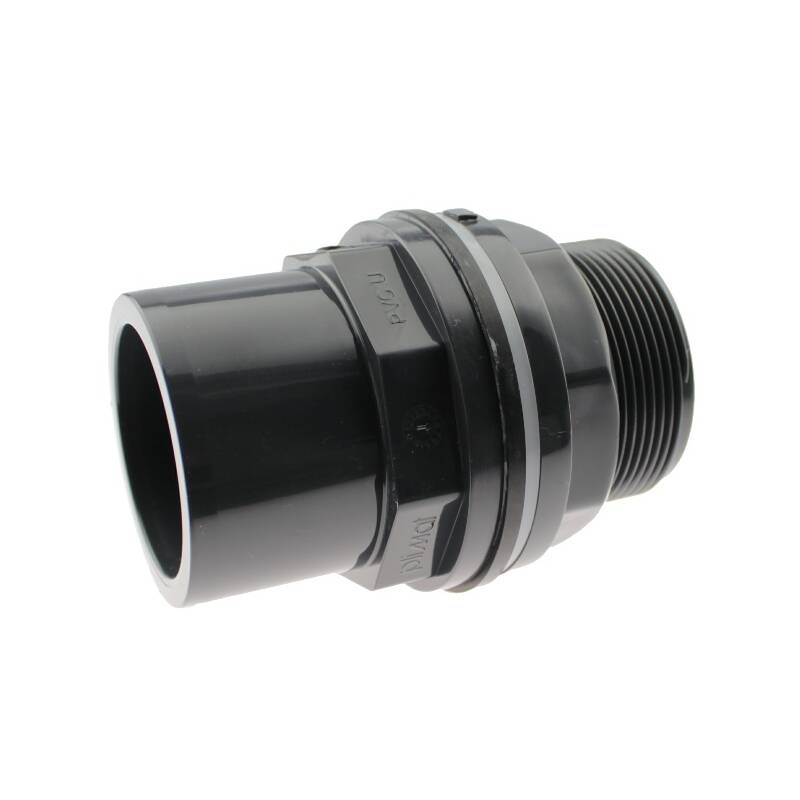

Adattatore per serbatoio manicotto m/f x manicotto/filetto maschio in PVC-U 110/125mm x 110mm, M133
AF0821.110.133
110/125 x 110mm, M133
110
169
125
M133
171
68
64
40
85,09 €*
pz:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Tankdurchführung Klebemuffe/-stutzen x Klebemuffe

Anschluss:
Klebemuffe/-stutzen x Klebemuffe/Aussengewinde
Aussengewinde:
nutzbar in Abhängigkeit von Tankwandstärke (max. Mat.)
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Dichtung:
inklusive Flachdichtung EPDM und Gleitring PP (Weiß oder Orange)

Die optimale Lochbohrung


  • "mind. Bohrung" zeigt Ihnen die minimalste (optimale) Lochausschnittsgröße an.


  • Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä.. Dadurch erhalten Sie außerdem eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich der Silikonfilm mit einem Messer leicht vom Behälter trennen.<



  • Die PVC Tankdurchführung Tank Connector mit beidseitiger Klebemuffe kann an der Wand und auch als Bodenablauf genutzt werden.

 Gewinde  mind. Bohrung
 1/2"  21,0mm
 3/4"  26,5mm
 1"  33,5mm
 1 1/4"  42,0mm
 1 3/4"  53,5mm
 2 1/2"  75,5mm
 2"  60,0mm
 3"  88,0mm
 4"  113,5mm

Ersatzteile Tankdurchführung AF0821

Flachdichtung Tankdurchführung

Flachdichtung Tankdurchführung
PE Gleitring Tankdurchführung

PE Gleitring
PVC Kontermutter Gegenmutter

Kontermutter Gegenmutter
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
