Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowohl Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.
Beschreibung

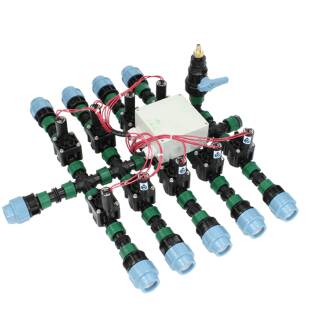

Distributor - komplett fertig montierte Verteilerstation mit Hunter PGV Ventilen
ausgesuchte Markenartikel: Hunter PGV Ventile mit Durchflussregulierung - UNIDELTA Klemmfittings und Kugelhähne.
Die hochwertige Ventilverteilerbox für Ihre Unterflurbewässerung beinhaltet alle notwendigen Komponenten für eine automatisierte Bewässerung. Es ist das Herz Ihres Bewässerungssystems und kann ab 2 und bis zu 12 Zonen bedienen.
Perfekt geeignet für
- Hausgartengrundstücke mit geringer zur Verfügung stehender Wasser-Anschlussleistung um mehrere kleine Bewässerungskreise zu bedienen.
- Viele Zonen, welche komplex bzw. verwinkelt aufgeteilt sind oder aus unterschiedlichen Teilflächen bestehen (Rasenflächen, Tropfzonen für Pflanzbeete, Bodendecker-Böschungen, Heckenpflanzen, Microbewässerung von Terrassenpflanzen etc.)
- Große Grundstücksflächen die aufgrund hoher Quadratmeterzahlen in mehrere Bewässerungskreise bzw. -zonen unterteilt werden müssen.
Der fertig vormontierte Ventilschacht ist mit folgenden Komponenten ausgestattet
- 2 - 4 Ausgänge: Hochschlagzäher, vorgebohrter IRRITEC Ventilschacht aus stabilem Kunststoff
- 5 - 12 Ausgänge:Hochschlagzäher, vorgebohrter ALWASAIL HTC Premium Ventilschacht 12" aus faserverstärktem Kunststoff
- 1 x Eingang mit UNIDELTA Anschlussklemme für PE-Rohre (wahlweise 25mm oder 32mm)
- 2 - 12x Ausgang mit UNIDELTA Anschlussklemme für PE-Rohre (wahlweise 25mm oder 32mm)
- 2 - 12x Magnetventil HUNTER PGV-101-B (24 VAC) 1“Außengewinde mit Durchflussregulierung für optimale Wasserzufuhr. Stromlos geschlossen mit 1,4 bar Vorlaufdruck.
- 1x Druckluftanschluss Messing mit UNIDELTA Kugelhahn (bei 12 Stationen nicht beinhaltet)
- 1x Verteilerdose SPELSBERG inklusive OBO Kabelverschraubungen, Schrumpfschlauch und 3M Scotchlok Kabelverbinder zur Anbindung an ein Steuerstromkabel (anders als dargestellt: nicht vormontiert, sondern lose in Verteilerdose beigelegt!)
- Hochwertiges IRRITEC Verteilsystem
- Hochwertige, verzinkte Halterung
Hinweis: Die Komponenten der Ventilverteilerbox sind bis maximal 8 bar (PN8) ausgelegt!
Ich kann weiter wachsen!
Nach dem Projekt ist vor dem Projekt! Keine Sorge - der Ventilschacht kann weiter wachsen! Durch Zusatzartikel ist eine Erweiterung je nach ausgewählter Stationenanzahl innerhalb des Ventilschachts (Lochbohrungen am Schacht nötig) oder zu einer separaten zweiten Ventilbox möglich.
Technische Information
Druckluftanschluss
Anschlussnippel aus Messing zum Anstecken einer Schnellverschlusskupplung. Die Bewässerungsanlage kann so durch Druckluft mit niedrig eingestellter Druckminderung zuverlässig ausgeblassen und winterfest gemacht werden. Der vorgelagerte UNIDELTA Kugelhahn schließt diesen Anschluss während des regulären Betriebs.
Druckluftanschluss nur bei Versionen mit 2 - 11 Ausgängen
Verteilerdose inklusive Zubehör - nicht vormontiert
- Verteilerdose SPELSBERG
- OBO Kabelverschraubungen
- Schrumpfschlauch
- 3M Scotchlok Kabelverbinder
Beispielbild: die Verteilerdose ist nicht vormontiert
Hinweis: Es wird zusätzlich ein Steuerstromkabel in gewünschter Länge benötigt. Du benötigst mindestens eine Ader mehr, als Magnetventile verwendet werden.
MEHR LESEN PP Kugelhahn von UNIDELTA
MEHR LESEN Hunter Magnetventil PGV 24 VAC
