Valvola di non ritorno manicotto a incollare monoghiera in PVC-U

Valvola di non ritorno manicotto a incollare monoghiera in PVC-U

Codice articolo: AK0800

Auswahl Steuerzone / Lieferland

a partire da

8,91 €

compr. 19% IVA , più

disponibilità immediata

Visualizza descrizione articolo in PDF

Come misurare un raccordo filettato

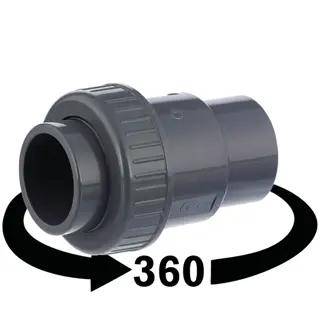

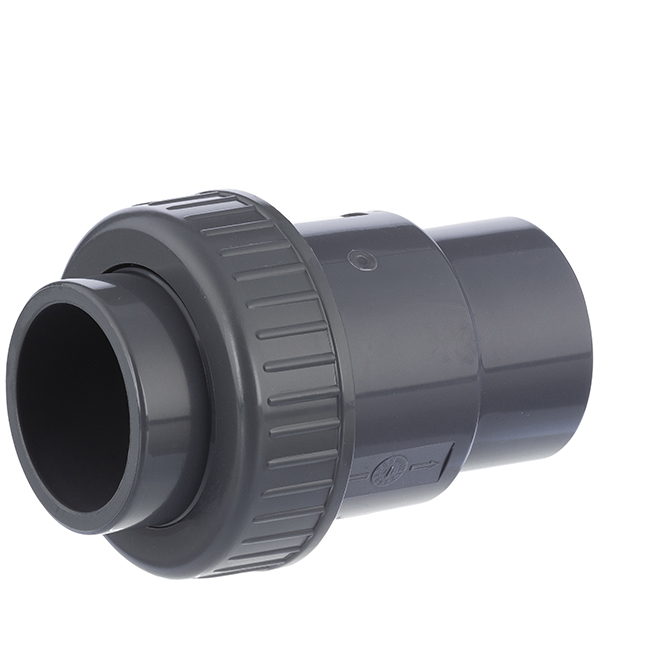

Vista 3D

Questo prodotto ha delle varianti. Selezioni la variante desiderata.

disponibilità immediata

Varianti

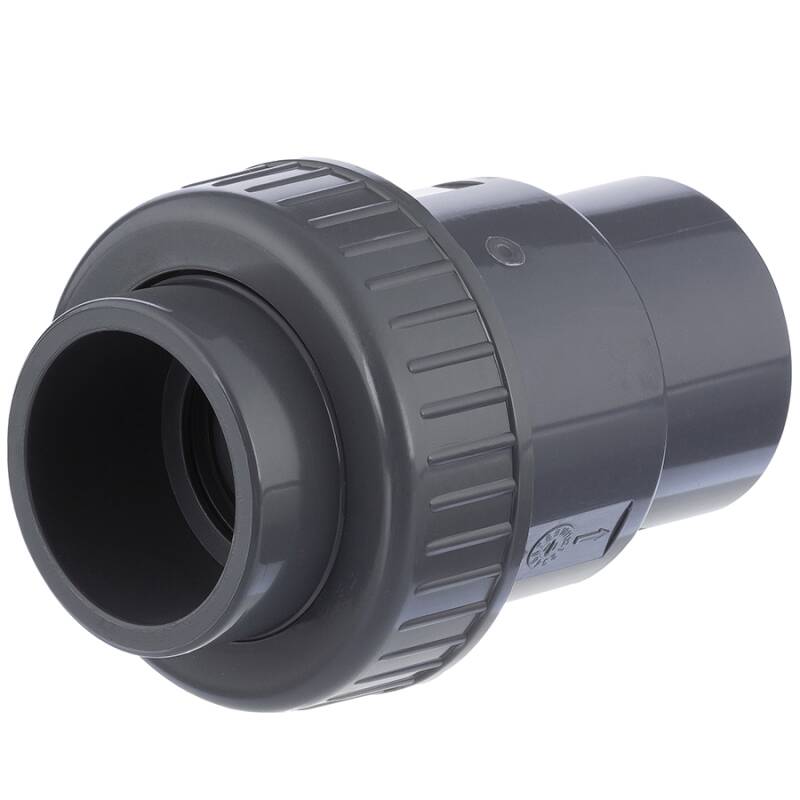

Foto prodotto

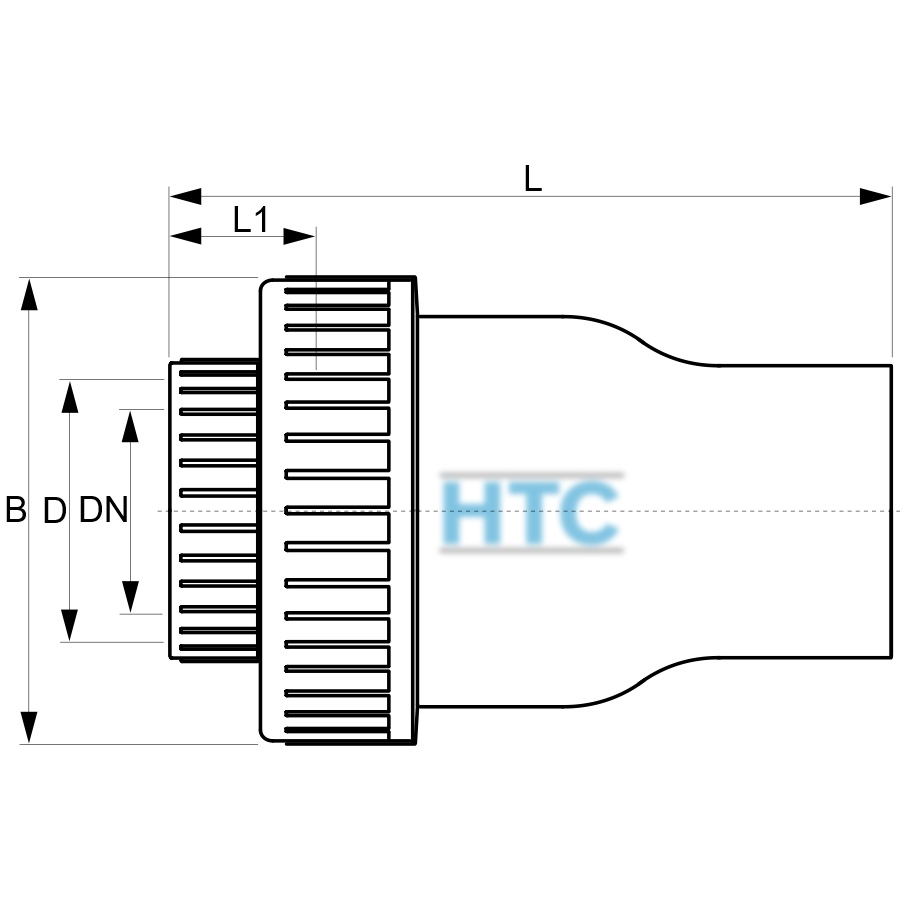

Disegno tecnico

Cod. Art.

Versione

Prezzo

Quantità

AK0960.000.032

32mm

109

8,91 €^*

AK0800.000.050

50mm

38,5

134,5

9,63 €^*

AK0800.000.063

63mm

118

167

15,43 €^*

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

Rückschlagventil 1fach Überwurf, 2fach Klebemuffe

Preiswertiges Rückschlagventil mit einer feststehenden Anschlussmuffe sowie einer abnehmbaren Anschlussmuffe mit Überwurfmutter

Anschluss:

1fach Überwurf, 2fach Klebemuffe

Temperatur:

bis 45°C konstant, kurzzeitig 60°C

Arbeitsdruck (PN):

max. 16 bar bei 20°C Medium Wasser

Material:

PVC-U

Tellerdichtung oder O-Ring:

EPDM

Feder:

Edelstahl V2A, AISI-302

Farbe:

Grau

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

Tipp: Verbauen Sie ein Rückschlagventil nicht direkt hinter der Pumpe oder Abzweigen, da ansonsten Verwirblungen aus der Pumpe zu erhöhten Geräuschbildung im Ventil führen können. Abstand nach Pumpe oder Abzweig mind. 5x Leitungsquerschnitt. Entfernen Sie nach Möglichkeit eingeschlossene Luft vor dem Rückschlagventil, da sich diese im Ventil sammeln kann und auch dadurch eine erhöhte Geräuschentwicklung sowie eine Verwirbelung des Volumenstroms entsteht.

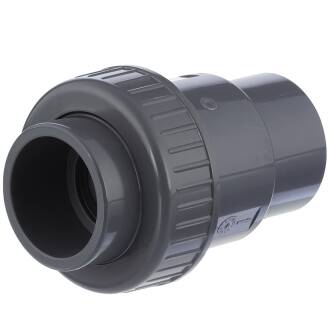

Rückschlagventil 1fach Überwurf Klebemuffe

Druckverlustkurve

Sicherer Verschluß horizontal und vertikal

Durch die Federunterstützung verschließt der Konus in horizontaler und vertikaler Stellung sicher. Das Design der seitlichen Führung erlaub einen reibungslosen Betrieb mit wenig Leistungsverlust bei äußerst geringem Schließdruck. Hierdurch kann das Rückschlagventil ebenso unter "low pressure" Bedingungen hervorragend eingesetzt werden.

AKC962 Detail Schließkonus
