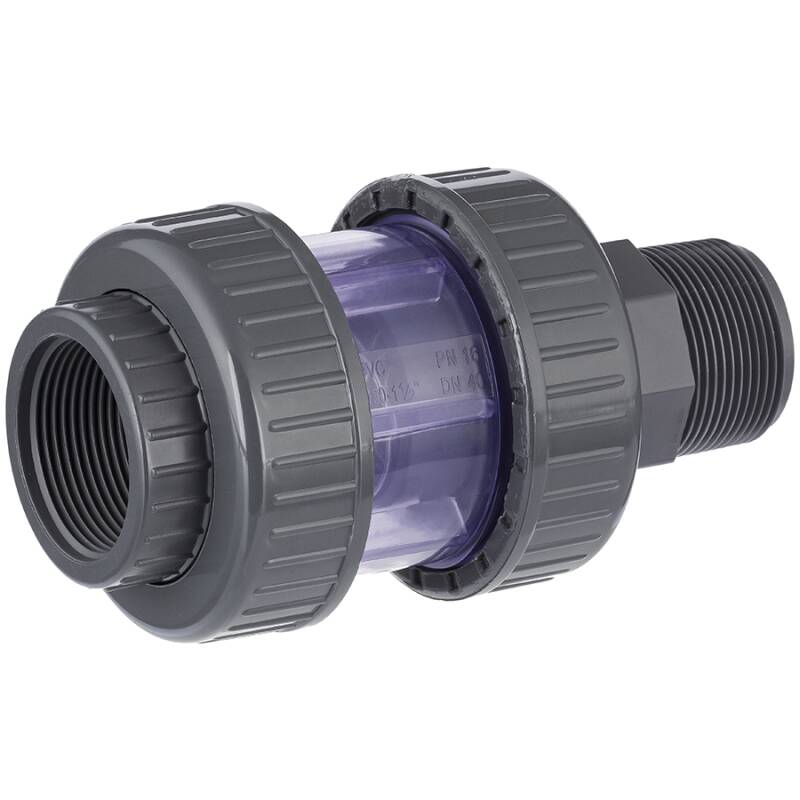

Valvola di non ritorno con filetto maschio/femmina in PVC-U - trasparente

Valvola di non ritorno con filetto maschio/femmina in PVC-U - trasparente

Codice articolo: AK0824

Auswahl Steuerzone / Lieferland

a partire da

6,75 €

compr. 19% IVA , più

disponibilità immediata

Visualizza descrizione articolo in PDF

Come misurare un raccordo filettato

Vista 3D

Questo prodotto ha delle varianti. Selezioni la variante desiderata.

disponibilità immediata

Varianti

Cod. Art.

Versione

Prezzo

Quantità

AK0824.020.020

1/2" x 1/2"

54,5

1/2" (20,96mm)

97,5

6,75 €^*

AK0824.025.025

3/4" x 3/4"

3/4" (26,44mm)

104,5

8,96 €^*

AK0824.032.032

1" x 1"

1" (33,25mm)

24,5

125

9,75 €^*

AK0824.040.040

1 1/4" x 1 1/4"

1 1/4" (41,91mm)

144

17,03 €^*

AK0824.050.050

1 1/2" x 1 1/2"

1 1/2" (47,81mm)

35,5

173

18,35 €^*

AK0824.063.063

2" x 2"

117

2" (59,61mm)

47,5

197

32,17 €^*

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Rückschlagventil transparent 2fach Überwurf Innen- x Aussengewinde

Anschluss:

2fach Aussengewinde

Gewinde:

BSP Rohrgewinde ISO 7-1/EN 10226-1 Innengewinde parallel (Rp), nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Anschluss Aussengewinde geeignet für flachdichtende Fittings (z.B. Schlauchtülle mit Überwurfmutter)

Temperatur:

bis 45°C konstant, kurzzeitig 60°C

Arbeitsdruck (PN):

max. 10 bar bei 20°C Medium Wasser

Material:

PVC-U

O-Ring:

EPDM

Feder:

Edelstahl AISI 304

Farbe:

Grau - transparenter Körper

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

Tipp: Verbauen Sie ein Rückschlagventil nicht direkt hinter der Pumpe oder Abzweigen, da ansonsten Verwirblungen aus der Pumpe zu erhöhten Geräuschbildung im Ventil führen können. Abstand nach Pumpe oder Abzweig mind. 5x Leitungsquerschnitt. Entfernen Sie nach Möglichkeit eingeschlossene Luft vor dem Rückschlagventil, da sich diese im Ventil sammeln kann und auch dadurch eine erhöhte Geräuschentwicklung sowie eine Verwirbelung des Volumenstroms entsteht.

Rückschlagventil Transparent 2fach Überwurf Klebemuffe

Druckverlustkurve

Sicherer Verschluß horizontal und vertikal

Durch die Federunterstützung verschließt der Konus in horizontaler und vertikaler Stellung sicher. Das Design der seitlichen Führung erlaub einen reibungslosen Betrieb mit wenig Leistungsverlust bei äußerst geringem Schließdruck. Hierdurch kann das Rückschlagventil ebenso unter "low pressure" Bedingungen hervorragend eingesetzt werden.

AKC962 Detail Schließkonus
