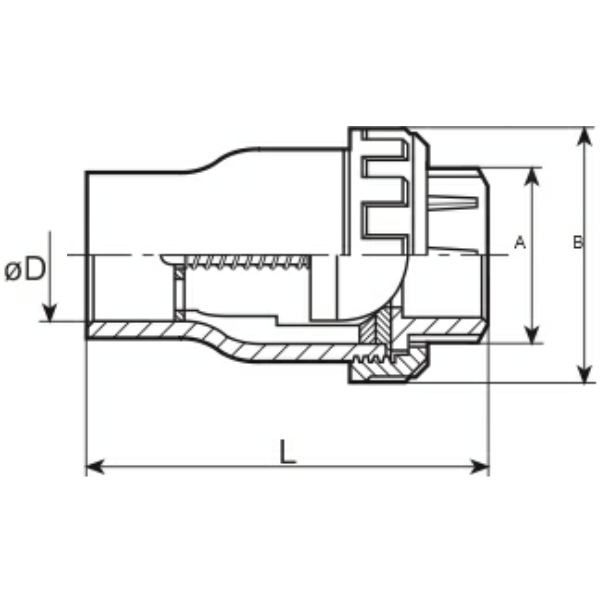

Tutte le misure sono espresse in millimetri, i pesi in grammi. Per la rappresentazione fotografica, utilizziamo un articolo di dimensioni ridotte con luce da studio. Le illustrazioni, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni utili sono definite o mostrate rinforzate o risultano dalla denominazione dell'articolo. Le altre dimensioni sono solo a scopo illustrativo. Si prega di tenerne conto in caso di uso improprio.
Descrizione

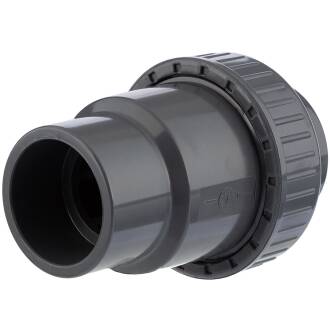

Rückschlagventil 1fach Überwurf, 2fach Klebemuffe
Preiswertiges Rückschlagventil mit einer feststehenden Anschlussmuffe sowie einer abnehmbaren Anschlussmuffe mit Überwurfmutter
Anschluss:
1fach Überwurf, 2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U
Tellerdichtung oder O-Ring:
EPDM
Feder:
Edelstahl V2A, AISI-302
Farbe:
Grau
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Tipp: Verbauen Sie ein Rückschlagventil nicht direkt hinter der Pumpe, da ansonsten Verwirblungen aus der Pumpe zu Geräuschbildung im Ventil führen können. Abstand nach Pumpe mind. 5x Leitungsquerschnitt.

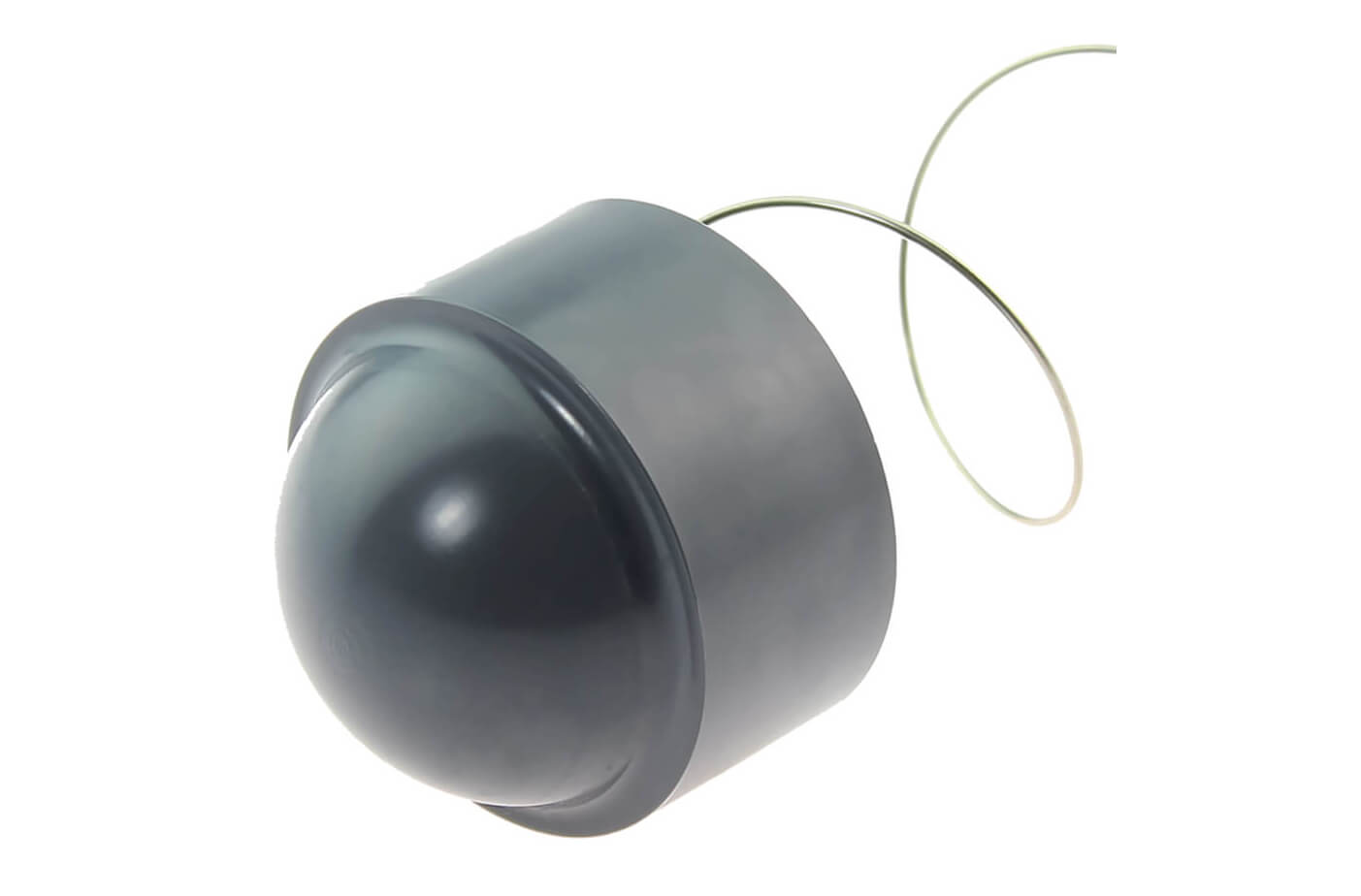

PVC-U Rückschlagventil 1fach Überwurf
- stehend und liegend verbaubar
- ohne Feder benutzbar bei geringerem Widerstand - dann aber nur stehender Verbau
- Tellerdichtung oder O-Ring EPDM
---

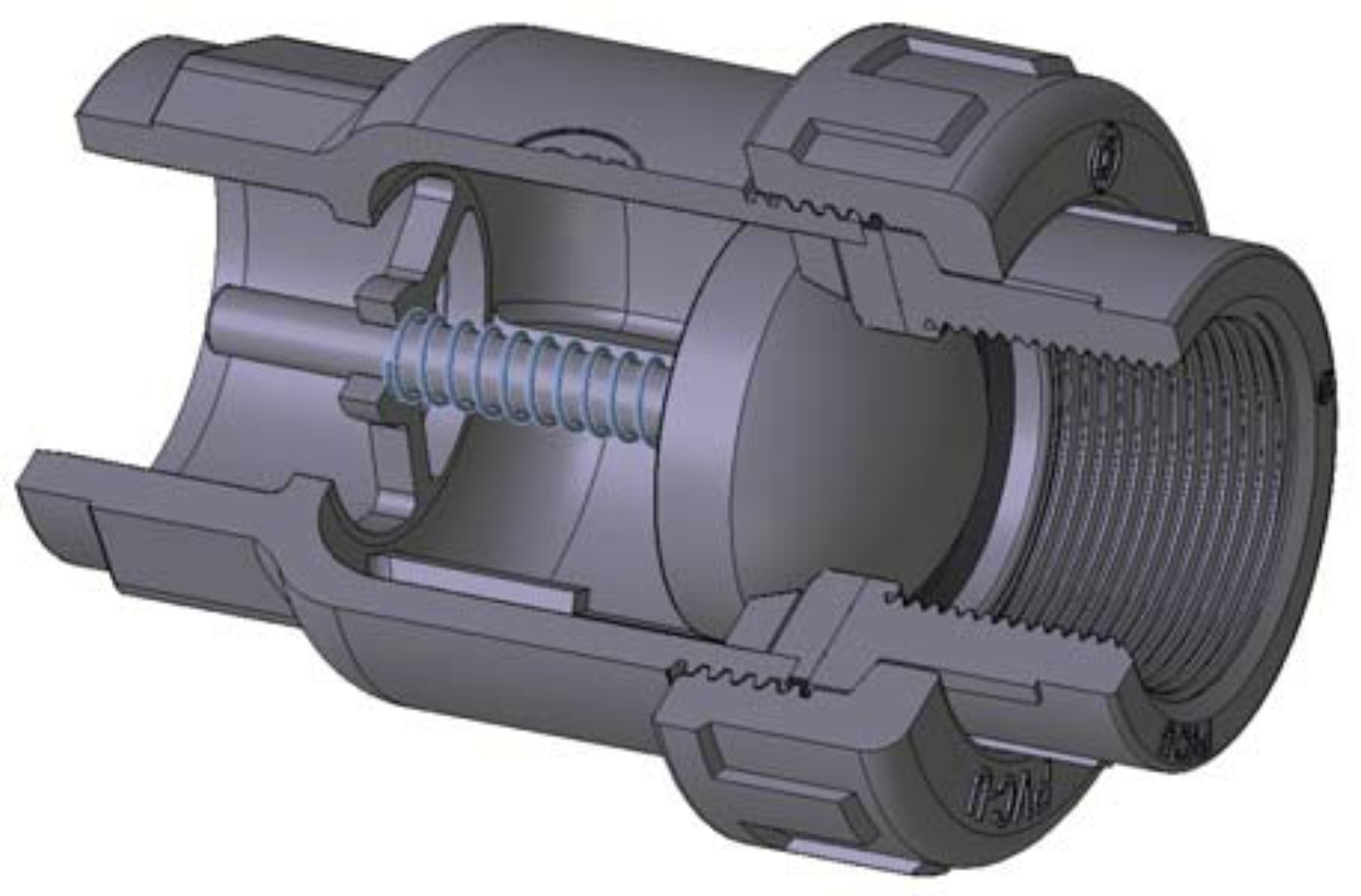

Beispielbild
DOWNLOAD Kleben von PVC-U Rohren und
-Fittings
DOWNLOAD
PVC-U technische Charakteristik
DOWNLOAD
die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD
chemische Beständigkeit von Kunststoffen
DOWNLOAD
äußere Merkmale von Spritzgussfittings
DOWNLOAD
RoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG
