Valvola di fondo femmina con rete in acciaio e otturatore in plastica

Codice articolo: MAKU13
Auswahl Steuerzone / Lieferland
a partire da
2,94 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Cod. Art.
Versione
D
d
G
L
L1
t
Prezzo
Quantità
MAKU13.000.020
1/2"
33,5
18
1/2" (20,96mm)
66
41
9,5
2,94 €*
pz.:
MAKU13.000.025
3/4"
42,5
23
3/4" (26,44mm)
71
45
10
4,38 €*
pz.:
MAKU13.000.032
1"
48
30
1" (33,25mm)
87
51
12
5,38 €*
pz.:
MAKU13.000.040
1 1/4"
59
38
1 1/4" (41,91mm)
97
55
12
8,40 €*
pz.:
MAKU13.000.050
1 1/2"
67
45
1 1/2" (47,80mm)
111
63,5
12
13,99 €*
pz.:
MAKU13.000.063
2"
81
57
2" (59,61mm)
129
73
15
18,42 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

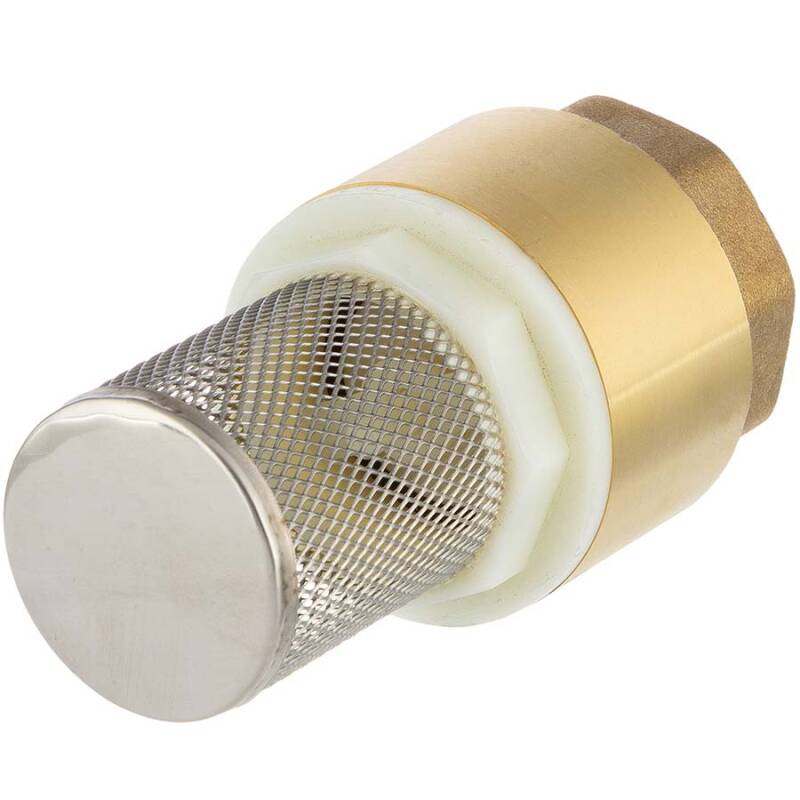

Valvola di fondo femmina con rete in acciaio

Combinazione tra una valvola di non ritorno e un cestello del filtro, ideale per prefiltrare la pompa di aspirazione, ad esempio nella costruzione di pozzi. Durante il funzionamento, il cestello del filtro fornisce una pre-filtrazione approssimativa delle particelle di sporco e, quando la pompa é spenta, la valvola di ritegno assicura che il liquido rimanga nel montante.

Estremitá:
Filetto femmina DIN 259
Filettatura:
Filettatura BSP G DIN 2999 & BS21, ISO 228/1 & ISO 7/1, non autosigillante, sigillatura con stoppa, pasta sigillante o simili
Campo di utilizzo:
ideale per acqua fredda e calda
Temperatura:
min. 0°C
Pressione nominale (PN):
60°C max. 16 bar (10 bar da 1 1/4") | 80°C max. 8 bar
Materiale:
Ottone MS 58 | CW614N (vedi tabella)
Funzionamento:
in tutte le posizioni
Colore:
Ottone
Edelstahlsaugkorb
Nr.
Parte
Materiale
1
Corpo
Ottone
2
Contropezzo
Nylon
3-1
Valvolina
Nylon
4
Guarnizione
NBR
3-2
Disco
Nylon
5
Molla
V2A
6
Filtro
Acciaio inox 304
DOWNLOAD Perché un pollice non corrisponde a 25,4mm?
