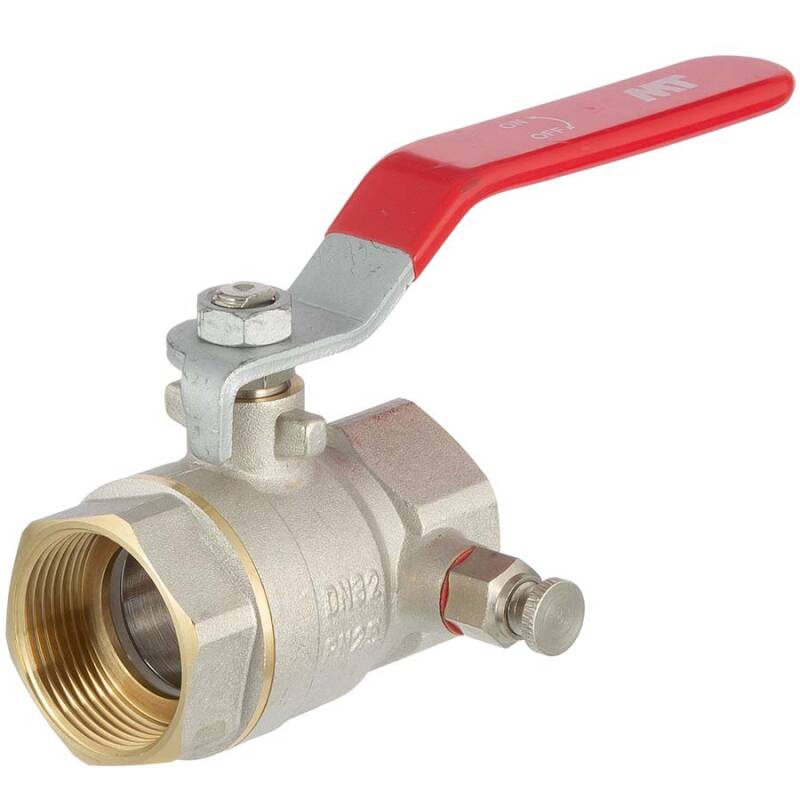

Valvola a sfera f/f in ottone con leva d'acciaio e svuotamento

Codice articolo: MA0004
Auswahl Steuerzone / Lieferland
a partire da
5,82 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Foto prodotto
Cod. Art.
Versione
DN
G
G1
H
L
L1
L3
Prezzo
Quantità
Valvola a sfera f/f in ottone con leva d'acciaio e svuotamento 1/2"
MA0004.000.020
1/2"
14
1/2" (20,95mm)
1/8" (9,73mm)
50
60
10
102
5,82 €*
pz:
Valvola a sfera f/f in ottone con leva d'acciaio e svuotamento 3/4"
MA0004.000.025
3/4"
17
3/4" (26,44mm)
1/8" (9,73mm)
52
66
9
102
7,40 €*
pz:
Valvola a sfera f/f in ottone con leva d'acciaio e svuotamento 1"
MA0004.000.032
1"
24
1" (33,25mm)
1/8" (9,73mm)
63
75
12
120
10,79 €*
pz:
Valvola a sfera f/f in ottone con leva d'acciaio e svuotamento 1 1/4"
MA0004.000.040
1 1/4"
30
1 1/4" (41,91mm)
75
82
15
140
20,69 €*
pz:
Valvola a sfera f/f in ottone con leva d'acciaio e svuotamento 1 1/2"
MA0004.000.050
1 1/2"
37
1 1/2" (47,81mm)
80
94
16
140
31,69 €*
pz:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

Valvola a sfera femmina in ottone con leva d'acciaio e svuotamento laterale

Estremitá:
Filetto femmina x filetto femmina DIN 259
Filettatura:
Filettatura BSP G DIN 2999 & BS21, ISO 228/1 & ISO 7/1, non autosigillante, sigillatura con stoppa o pasta sigillante
Campo di utilizzo:
ideale per aria compressa, acqua calda e fredda
Temperatura:
da -20°C a 150°C
Pressione nominale (PN):
25 bar a 60°C
Materiale:
Ottone MS 58 | CW614N
Guarnizione:
PTFE (Teflon)
Passaggio:
Totale
DIN:
Dimensioni conformi a ISO 4144, filettatura conforme a ISO 7/1 (DIN 2999 / BS 21)
Colore:
Ottone cromato / Rivestimento leva: rosso o blu
Kugelhahn Messing Stahlhebel
Nr.
Parte
Materiale
1
Corpo valvola
Ottone MS58
2
Ingresso
Ottone MS58
3
Cassa
PTFE
4
Sfera
Ottone cromato
5
Asta comando
Ottone MS58
6
Guarnizione asta comando
PTFE
7
Dado asta comando
Ottone MS58
8
Maniglia/Leva
Ottone cromato
9
Dado leva
Acciaio zincato
10
Rivestimento leva
PVC
