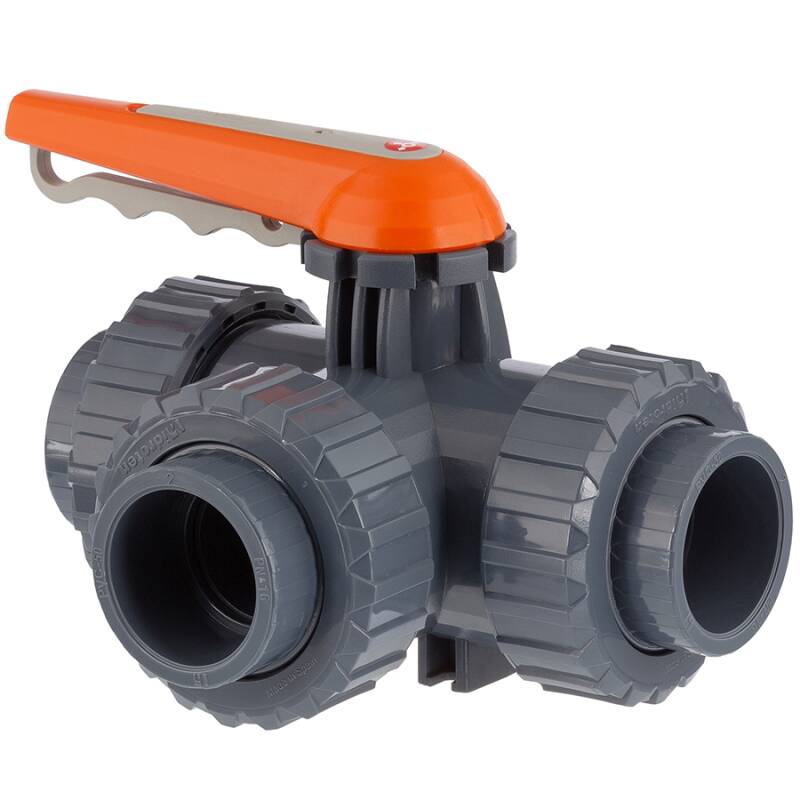

Valvola a sfera a 3 vie in PVC-U regolabile - manicotto

Codice articolo: AK1110
Auswahl Steuerzone / Lieferland
a partire da
103,71 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Cod. Art.
Versione
D
DN
E
F
H
K
L
PN
Prezzo
Quantità
AK1110.00T.032
32mm
32
25
72
22
114
121
160
16
103,71 €*
pz:
AK1110.00T.040
40mm
40
40
103
26
140
155
214
16
125,58 €*
pz:
AK1110.00T.050
50mm
50
40
103
31
140
155
216
16
130,82 €*
pz:
AK1110.00T.063
63mm
63
50
120
38
140
172
251
16
153,46 €*
pz:
AK1110.00T.075
75mm
75
65
150
45
160
218
308
10
341,48 €*
pz:
AK1110.00T.090
90mm
90
65
150
51
160
218
332
10
442,42 €*
AK1110.00L.032
32mm
32
25
72
22
114
121
160
16
103,71 €*
pz:
AK1110.00L.040
40mm
40
40
103
26
140
155
214
16
125,58 €*
pz:
AK1110.00L.050
50mm
50
40
103
31
140
155
216
16
120,95 €*
pz:
AK1110.00L.063
63mm
63
50
120
38
140
172
251
16
153,46 €*
AK1110.00L.075
75mm
75
65
150
45
160
218
308
10
331,55 €*
pz:
AK1110.00L.090
90mm
90
65
150
51
160
218
332
10
442,42 €*
pz:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

3Wege Kugelhahn PTFE, 3fach Klebemuffe

Der große Vorteil der aufwändigen Bauweise ist der einstellbare Sicherheitsblock. Der Druck der Einlegemuffe, welcher durch das Festziehen der Überwurfmutter nach innen weitergegeben wird, gelangt nicht an die Kugel, da an allen drei Seiten der Sicherheitsblock durch Gewinde fixiert und einstellbar ist. Ein weiteres herausstechendes Feature ist der abschließbare, arretierbare Regulierhebel.

Anschluss:
3fach Klebemuffe
Kugel:
T- oder L-Bohrung (nach Auswahl)
Besonderheit:
einstellbarer Sicherheitsblock, Griffhebel arretierbar und abschließbar
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 32 - 63mm PN 16 bar bei 20°C Medium Wasser, ab 75mm max. PN 10 bar
Material:
PVC-U
O-Ringe:
EPDM
Kugeldichtung:
PTFE (Teflon)
Farbe:
Grau, Griff: Orange/Rot
Einsatzbereich:


Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


3Wege Kugelhahn Schnittbild
  • 1 PA Einlage Stellgriff

  • 2 GRPP Stellgriff

  • 3 PA Griffsicherung

  • 4 EPDM O-Ring

  • 5 PVC-U Überwurfmutter

  • 6 PVC-U Einlegemuffe

  • 7 PVC-U Sicherungsblock

  • 8 EPDM O-Ring

  • 9 PTFE Kugeldichtung

  • 10 PVC-U Kugel

  • 11 EPDM O-Ring

  • 12 PVC-U Kugelachse

Justierbarer Sicherheitsblock

Hidroten 3Wege Kugelhahn Sicherheitsblock

Druckverlust

Hidroten 3Wege Kugelhahn Druckverlust

Bohrung

Hidroten 3Wege Kugelhahn Druckverlust

Ersatzteile Kugelhahn Hidroten Serie AK1110

AK0958 Einlegeteil Klebemuffe

Einlegeteil Klebemuffe
AK0958 O-Ring Satz (3 Stk.)

O-Ring Satz
(3 Stk.)
AK0958 Überwurfmutter

Überwurfmutter
DOWNLOAD WRAS Zertifikat (Trinkwasser)
DOWNLOAD RoHS Konformitätserklärung - Hidroten
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

Durchdachte Details und Qualitätsmerkmale des PVC-U 3-Wege-Kugelhahn von Hidroten Typ AK0958

bi-directional geformter Handgriff:
Der PVC-U 3-Wege-Kugelhahn P.T.F.E. Teflon/EPDM 3fach Klebemuffe ist in der Kategorie "Profi" anzusiedeln. Herausragend in dieser Klasse ist der abschließbare, arretierbare Regulierhebel.

Kugel und Zapfenloch poliert:
In einem zusätzlichen Arbeitsgang werden in der Produktion die Kugel und Zapfenloch poliert, was ein leichtgängiges Öffnen und Schließen ermöglicht.

justierbarer Sicherheitsblock:
Der justierbare Sicherheitsblock ist ein besonderes Feature: Das Griffstück dient gleichzeitig als Regulierschlüssel für den justierbaren Sicherheitsblock. Für die schnelle Anpassung des Dichtungsträgers zur Kugel. Der Druck der Überwurfmutter beim Zudrehen wird nicht auf die Kugel übertragen. Der Durchfluss ist in beide Richtungen möglich.

P.T.F.E. Teflon Kugelsitz:
P.T.F.E. Teflon Kugelsitz. Im Vergleich zu HDPE ist P.T.F.E. - auch umgangssprachlich als Teflon der Firma DuPont bezeichnet - ein harter, höher belastbarer Kunststoff und gegen Kälte, Wärme und Chemikalien sehr beständig. Die glatte, wachsartige Oberfläche ist reaktionsträge und dadurch haftungsabweisend. Während bei einem Kugelsitz aus HDPE z.B. eine Fingernagelprobe deutlich sichtbar ist, wird dies bei Teflon kaum gelingen.

zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser:
Für alle PVC-U Fittings und Accessoires der Firma Hidroten liegt ein WRAS Zertifikat (Trinkwasser) vor.

sicheres Handling:
Auch in feuchter Umgebung  gibt die deutliche Aussenstruktur der Überwurfmutter festen Halt.
Der Sechskantansatz beim Einlegeteil mit Innen- und Aussengewinde ermöglicht den Einsatz von Schraubenschlüsseln o.ä. für eine sichere Fixierung,
