Valvola a farfalla in PVC-U incl. set flangia fissa e collare

Codice articolo: AK0002
Auswahl Steuerzone / Lieferland
a partire da
86,26 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Foto prodotto
Cod. Art.
Versione
B
D
F
H
Vite
Tubi E-ø
Prezzo
Quantità
Valvola a farfalla in PVC-U incl. set flangia fissa e collare 63mm 2"
AK0002.000.063
63mm
164
63
58
165
4x M16 x 100
63
86,26 €*
pz.:

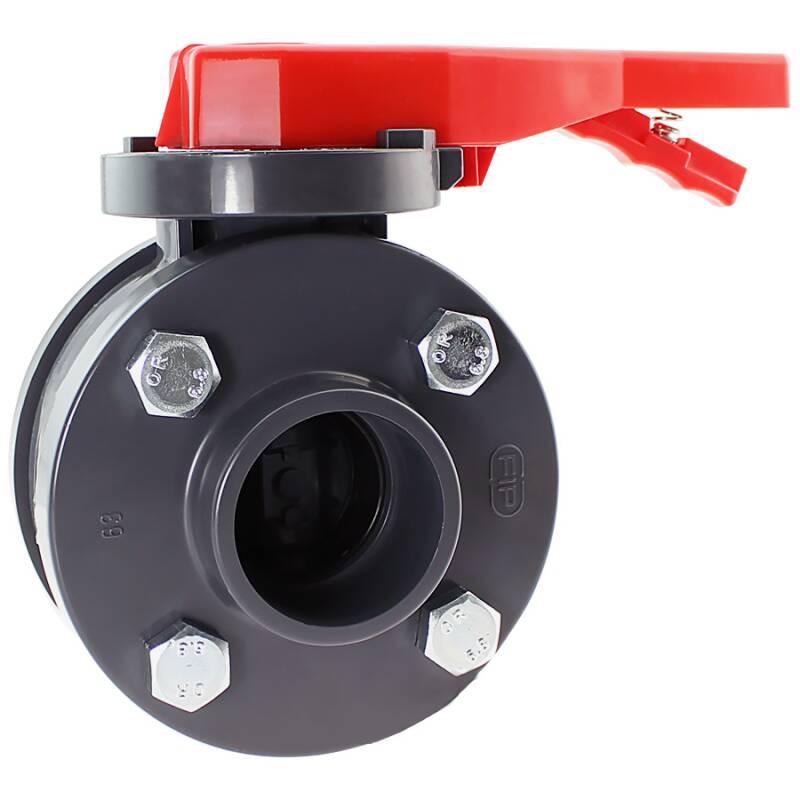

Valvola a farfalla in PVC-U incl. set flangia fissa e collare 75mm - 2 1/2"
AK0002.000.075
75mm
172
75
57
185
4x M16 x 110
75
102,52 €*
pz.:
Valvola a farfalla in PVC-U incl. set flangia fissa e collare 90mm - 3"
AK0002.000.090
90mm
189
90
69
200
4x M16 x 120
90
159,45 €*
pz.:

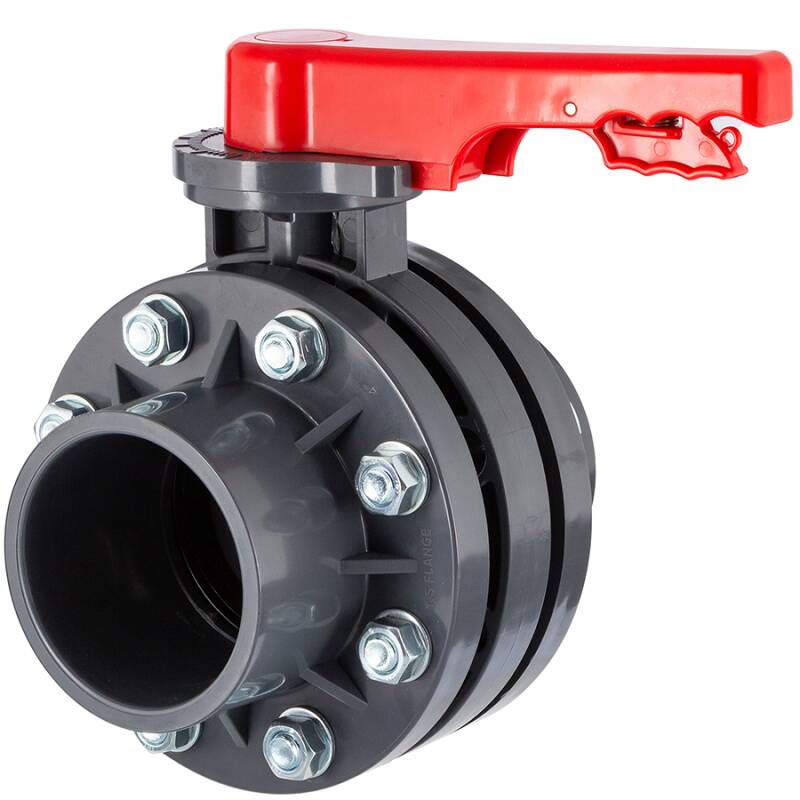

Valvola a farfalla in PVC-U incl. set flangia fissa e collare 110mm - 4"
AK0002.000.110
110mm
246
110
88
220
8x M16 x 130
110
185,96 €*
pz.:
Valvola a farfalla in PVC-U incl. set flangia fissa e collare 160mm - 6"
AK0002.000.160
160mm
260
160
86
285
8x M20 x 140
160
292,17 €*
pz.:

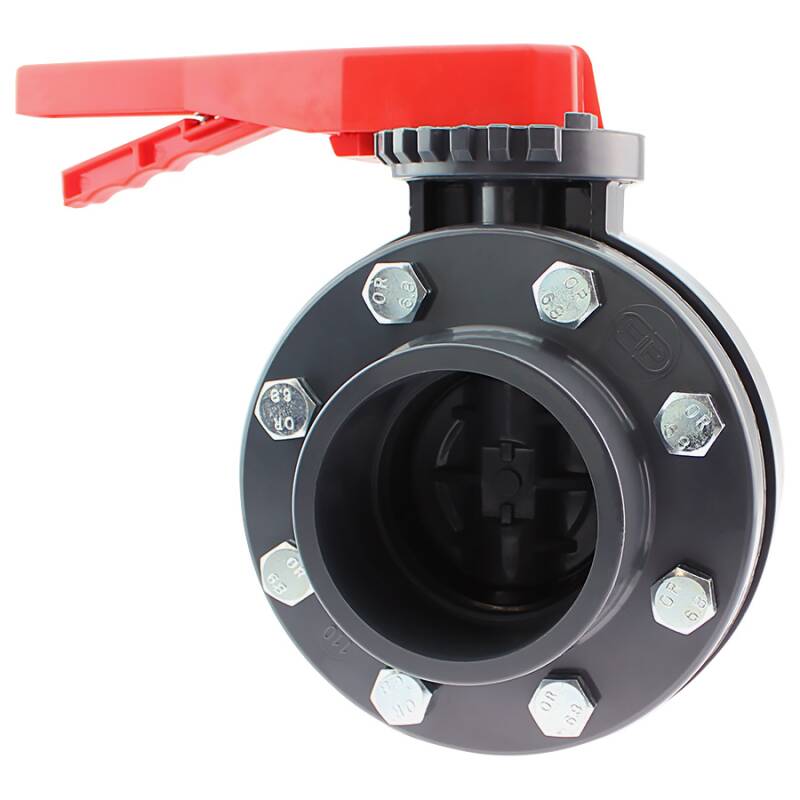

Valvola a farfalla in PVC-U incl. set flangia fissa e collare 200mm - 8"
AK0002.000.200
200mm
306
200
106
352
8x M20 x 170
200
Keine Express-Lieferung
377,31 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Absperrklappe mit Flanschsatz Festflansch

Anschluss:
beidseitig Festflansch
Schrauben:
bis 75mm 4 Schrauben, ab 90mm 8 Schrauben
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C, ab 160mm max. 6 bar
Material:
PVC-U
Farbe:
Grau
Lieferung:
  • PVC-U Absperrklappe
  • beidseitig Festflansch
  • Schraubensätze verzinkt 4fach oder 8fach je nach Variante
  • PVC-U Klappenteller
  • Achse Stahl verzinkt
  • PP Handhebel mit Arretiermechanismus
  • O-Ringe/Dichtung EPDM
  • minimalster Druckverlust bei geringen Einbaumaßen
  • die Variantenangabe (z.B. 63mm) bezieht sich auf die benötigte Flanschdimension

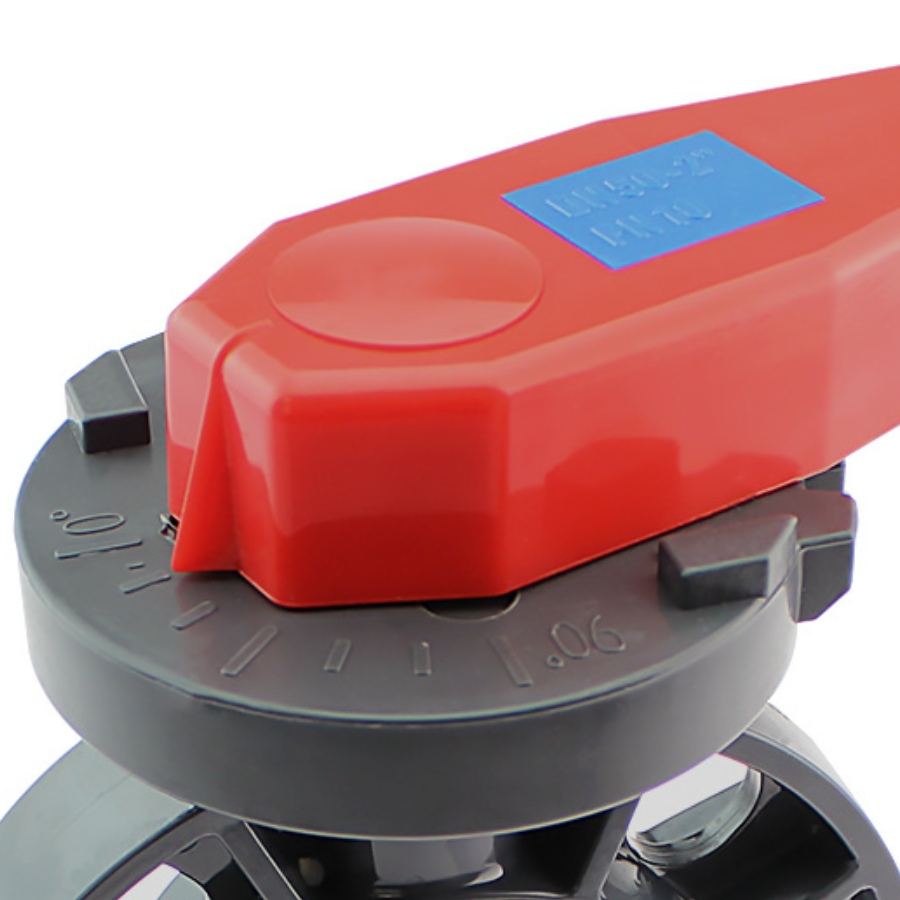

Arretierbarer Handhebel


Steuerung des Durchflusses über einrastbaren Handhebel. Eine optimale Stellung kann nach Veränderung einfach wieder hergestellt werden. Auch ein hoher Durchflussdruck kann die gewählte Einstellung nicht verändern.

AR0001 Handhebel Arretierung

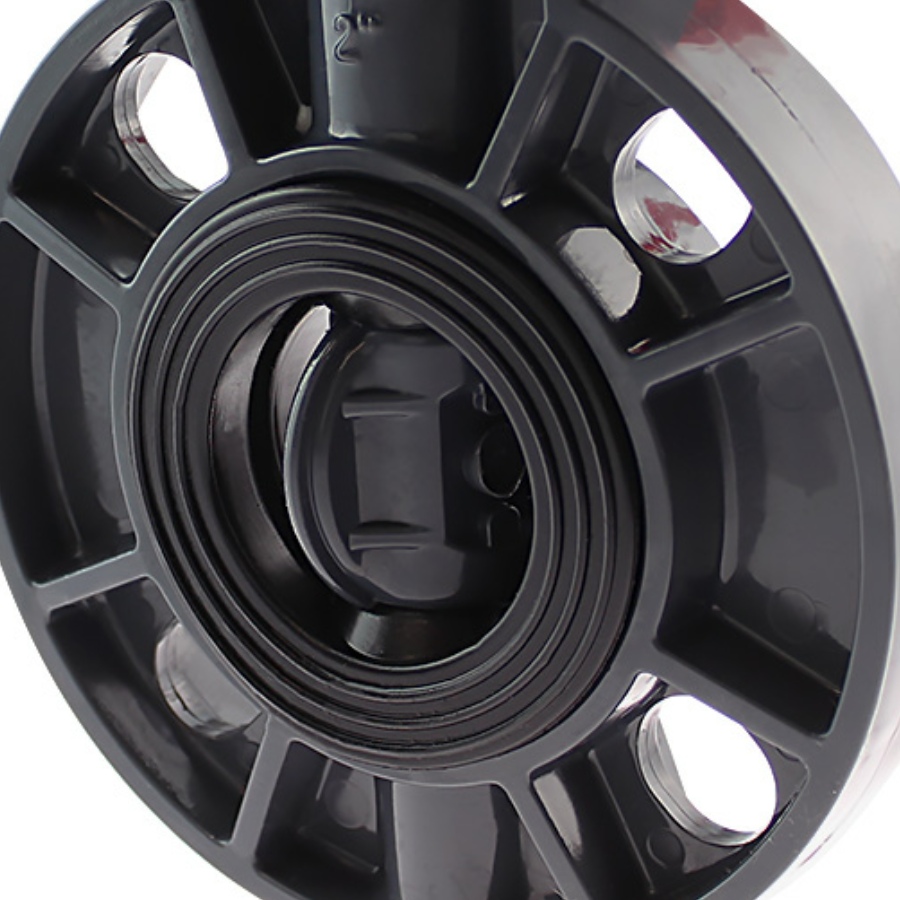

Vollmanteldichtung


Die hochwertige Vollmanteldichtung umschließt den kompletten PVC-U Körper im Klappenbereich. Kein Verrutschen der Dichtung während der Montage.

AR0001 Vollmanteldichtung

DOWNLOADRoHS Bestätigung HTC
MEHR LESEN Detailinfo: PVC-U Absperrklappe
DOWNLOAD Montageanleitung für Flanschverbindungen
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
