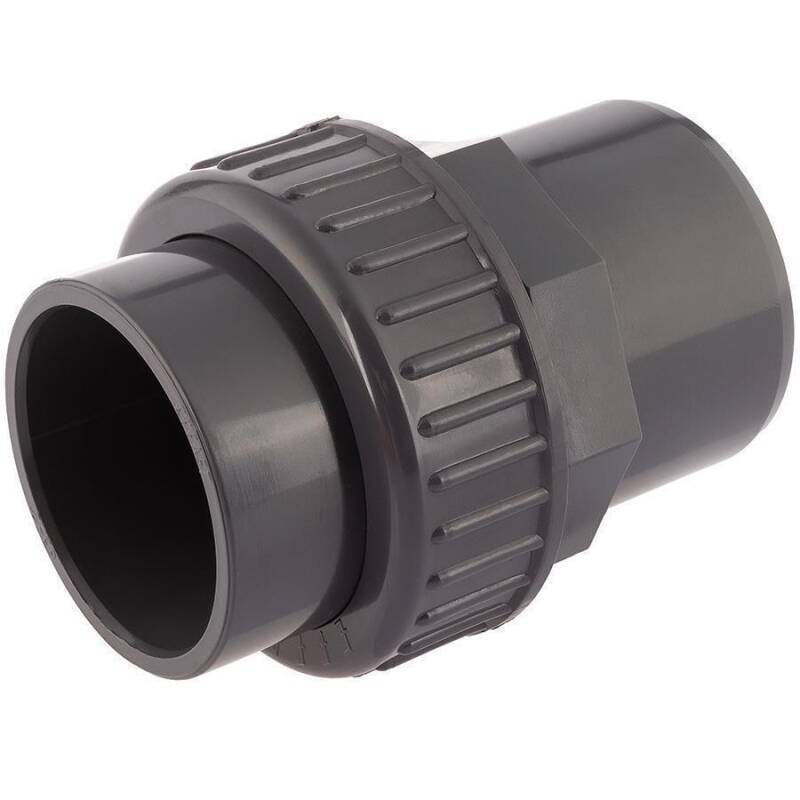

U-PVC union, solvent socket x solvent m/f socket, DVGW

SKU: AF0607
Auswahl Steuerzone / Lieferland
from
2,30 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
B
D
D1
G
L
L1
L2
L3
Price
Quantity
AF0607.020.025
20 x 20/25mm
44
20
25
1" (33,25mm)
67
16,5
16
19
2,30 €*
pc.:
AF0607.025.032
25 x 25/32mm
53,5
25
32
1 1/4" (41,91mm)
74
20
18
21
2,88 €*
pc.:
AF0607.032.040
32 x 32/40mm
60,5
32
40
1 1/2" (47,81mm)
81
22
23
25
3,46 €*
pc.:
AF0607.040.050
40 x 40/50mm
75
40
50
2" (59,61mm)
96
28
28
31
5,56 €*
pc.:
AF0607.050.063
50 x 50/63mm
81,5
50
63
2 1/4"
110,5
33
34
38
8,75 €*
pc.:
AF0607.063.075
63 x 63/75mm
63
75
2 3/4"
12,26 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Verschraubung, Klebemuffe x Klebemuffe/-stutzen

Anschluss:
Klebemuffe x Klebemuffe/-stutzen
O-Ring:
EPDM
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Dichtung O-Ring:
NBR, Farbe Schwarz
Einsatzbereich:


Wichtig: Das Gewinde der Überwurfmutter - außer es liegt ein Maß unter G vor - ist nicht mit anderen Gewindefittings kombinierbar und ausschließlich für diese Verschraubung vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


DOWNLOAD DVGW Zertifikat
DOWNLOAD KTW Zertifikat
DOWNLOAD RoHS Konformitätserklärung - Effast
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
