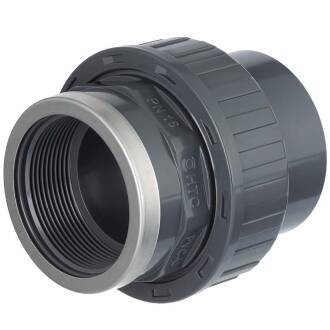

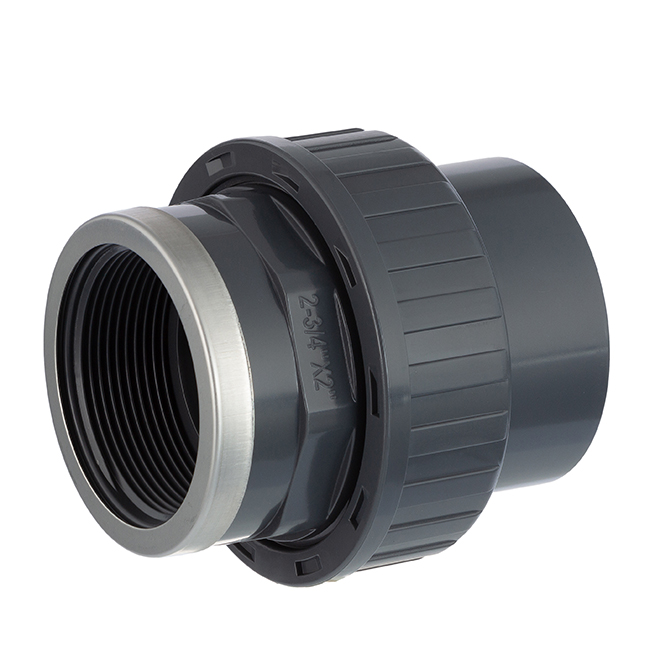

U-PVC solvent union x female thread reinforced

SKU: AF0652
Auswahl Steuerzone / Lieferland
from
1,74 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

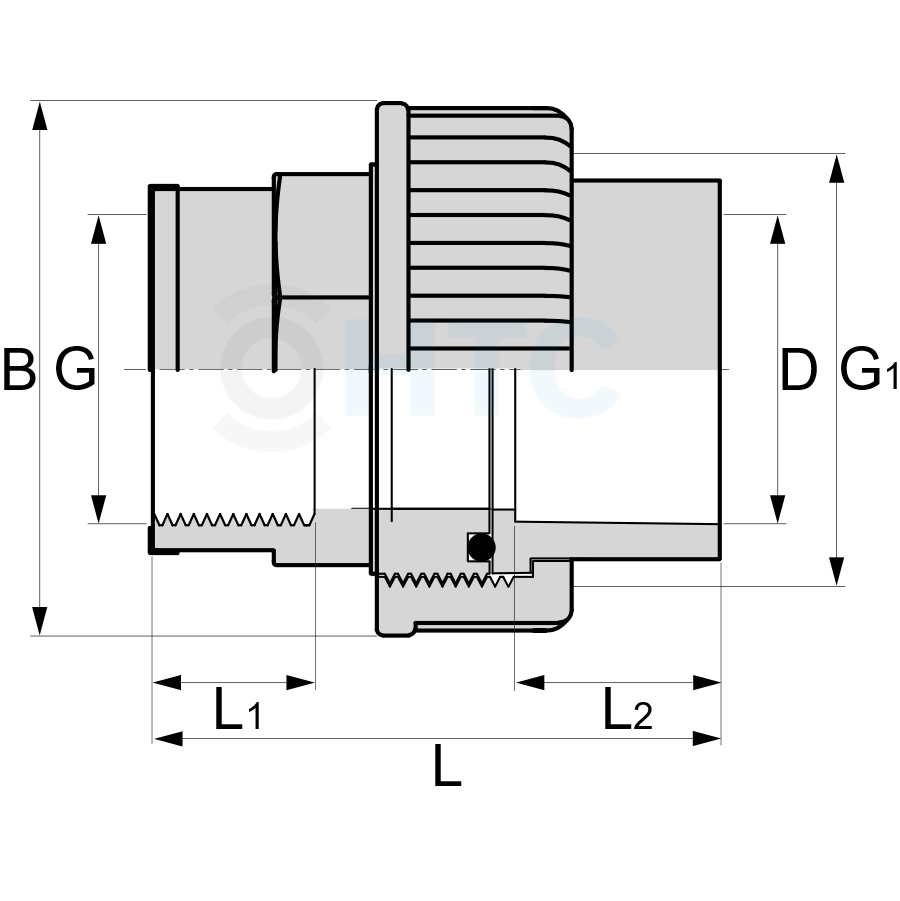

Item no.
Variation
B
D
DN
G
G1
L
L1
L2
Price
Quantity
AF0652.032.020
20mm x 1/2"
43
20
15
1/2" (20,96mm)
1" (33,25mm)
53
19
17
1,74 €*
pc:
AF0652.040.025
25mm x 3/4"
53
25
20
3/4" (26,44mm)
1 1/4" (41,91mm)
62
18,5
18,5
2,13 €*
pc:
AF0652.063.040
40mm x 1 1/4"
72
40
32
1 1/4" (41,91mm)
2" (59,61mm)
81
22,5
27
4,41 €*
pc:
AF0652.068.050
50mm x 1 1/2"
85
50
42
1 1/2" (47,81mm)
2 1/4" (65,27mm)
84,5
23
32
5,65 €*
pc:
AF0652.050.032
32mm x 1"
60,5
32
25
G 1 (33,25mm)
G 1 1/2" (47,81mm)
70
21
22,5
2,84 €*
pc:
AF0652.081.063
63mm x 2"
98
63
50
G 2" (59,61mm)
G 2 3/4" (81,50mm)
99,5
26,5
38
8,95 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Verschraubung, Klebemuffe x Innengewinde verstärkt

Anschluss:
Klebemuffe x Innengewinde verstärkt
Gewinde:
BSP Rohrgewinde ISO 228-1, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Material:
PVC-U
O-Ring:
EPDM
Verstärkungsring:
Edelstahl V2A AISI 304
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. PN 16 bar bei 20°C Medium Wasser
Farbe:
Grau
Dichtung O-Ring:
NBR, Farbe Schwarz

Ersatzteile Verschraubung AF0652

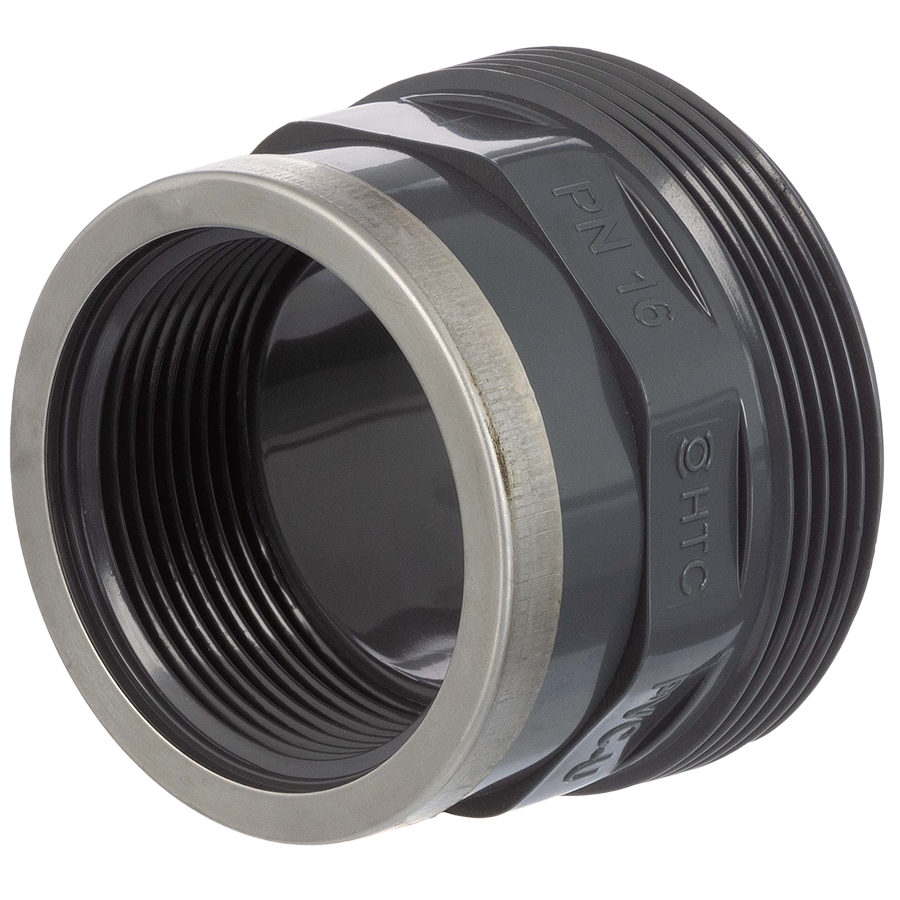

AFX600.SIG Basisteil Subject für Verschraubung Innengewinde

Ersatzteil Basisteil Innengewinde verstärkt
AF0600.COA Überwurfmutter für Verschraubung

Ersatzteil Überwurfmutter
AF0600.EKM Einlegeteil Klebemuffe für Verschraubung

Einlegeteil Klebemuffe
AF0600.NBR O-Ring NBR für Verschraubung

O-Ring NBR
AF0600.EPDM O-Ring NBR für Verschraubung

O-Ring EPDM
AF0600.FPM O-Ring FPM für Verschraubung

O-Ring FPM (Viton)
Deckel für Verschraubung Gewinde

Verschlusskappe
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
