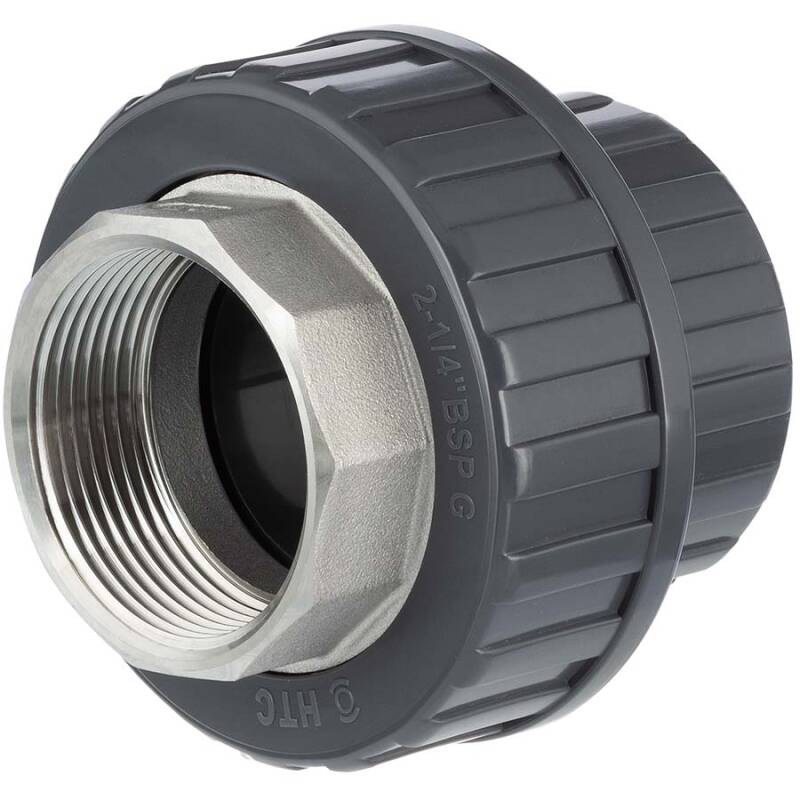

U-PVC solvent union x A4 stainless steel female thread

SKU: AF0613
Auswahl Steuerzone / Lieferland
from
4,06 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
A
B
C
D
E
G
G1
S
Price
Quantity
AF0613.020.020
20mm x 1/2"
45
15
16
20
41
1/2" (20,96mm)
1" (33,25mm)
24,5
4,06 €*
pc.:
AF0613.025.025
25mm x 3/4"
51,5
15
19
25
52
3/4" (26,44mm)
1 1/4" (41,91mm)
30
5,60 €*
pc.:
AF0613.032.032
32mm x 1"
55,5
16
21
32
60
1" (33,25mm)
1 1/2" (47,81mm)
38
8,62 €*
pc.:
AF0613.040.040
40mm x 1 1/4"
65,5
18
26
40
74
Rp 1 1/4" (41,91mm)
2" (59,61mm)
47
13,54 €*
pc.:
AF0613.050.050
50mm x 1 1/2"
74,5
18
31
50
74
1 1/2" (47,81mm)
2 1/4" (65,27mm)
53
15,96 €*
pc.:
AF0613.063.063
63mm x 2"
83
24
31
63
80
2" (59,61mm)
2 3/4" (81,53mm)
66
26,04 €*
pc.:
AF0613.075.075
75mm x 2 1/2"
99
29
51
75
118
2 1/2" (75,18mm)
3 1/2"
82
42,13 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Übergangs-Verschraubung auf Edelstahl V4A Innengewinde

Die Verbindung zwischen den Welten - Professionelle, passgenaue, trennbare Anbindung von PVC-U auf Edelstahl V4A.

Anschluss:
Klebemuffe x Edelstahl V4A Innengewinde incl. innenliegend O-Ring
O-Ring:
NBR
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C, ab 75mm max. 10 bar Medium Wasser
Material:
PVC-U, Einlegeteil Edelstahl V4A
Farbe:
Grau, Einlegeteil Edelstahl
Einsatzbereich:


Ersatzteile Verschraubung AF0613

AF0600.SKM Basisteil Subject für Verschraubung

Ersatzteil Basisteil
AF0600.COA Überwurfmutter für Verschraubung

Ersatzteil Überwurfmutter
AF0600.EKM Einlegeteil Klebemuffe für Verschraubung

Einlegeteil Klebemuffe
AF0600.NBR O-Ring NBR für Verschraubung

O-Ring NBR
AF0600.EPDM O-Ring NBR für Verschraubung

O-Ring EPDM
AF0600.FPM O-Ring FPM für Verschraubung

O-Ring FPM (Viton)
Schweißstutzen für Verschraubung HTC

PE100 Schweißstutzen
Deckel für Verschraubung Gewinde

Verschlusskappe
Einlegeteil Edelstahl Innengewinde

Einlegeteil V4A Innengewinde
DOWNLOADRoHS Bestätigung HTC
DOWNLOADREACH Zusatz Messing HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
