Variants

Item no.
Variation
B
D
D1
d
G
H
L2
Weight
Price
Quantity
AF0514.020.020
20mm x 1/2"
40
25,5
32
20
1/2" (20,95mm)
69
23
37
1,84 €*
pc:
AX522
25mm x 1/2"
46
31
33,5
25
1/2" (20,95mm)
69
22
44
2,32 €*
pc:
AX523
25mm x 3/4"
47,5
31
38,5
25
3/4" (26,44mm)
69
23
52
2,38 €*
pc:
AX524
32mm x 1/2"
59
38
35
32
1/2" (20,95mm)
76
22
59
2,62 €*
pc:
AX525
32mm x 3/4"
56
38
39,5
32
3/4" (26,44mm)
70
22
60
2,92 €*
pc:
AX526
32mm x 1"
60
38
48
32
1" (33,25mm)
76
22
79
2,62 €*
pc:

incl. 19% VAT , plus shipping costs

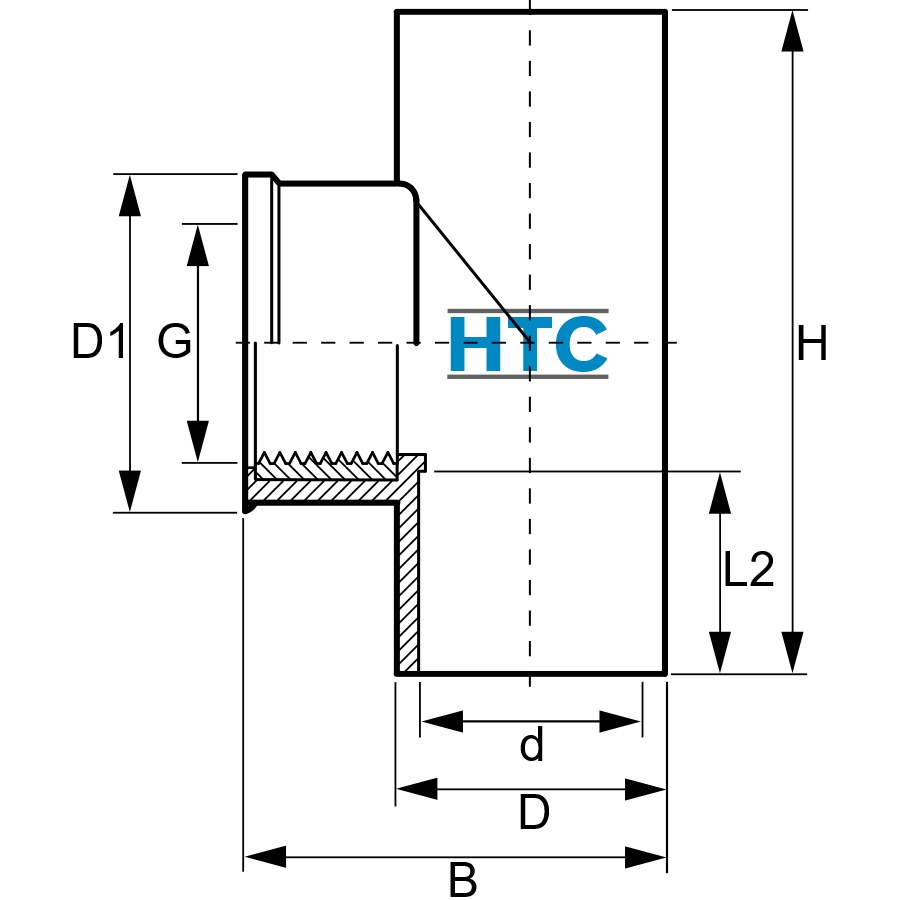

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

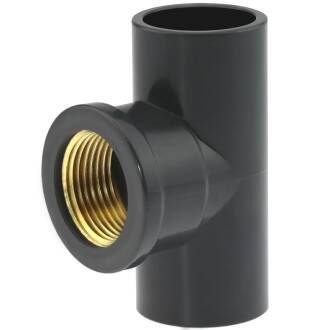

PVC-U T-Stück 90°, Klebemuffe x Innengewinde Messingeinlage

Anschluss:
Klebemuffe x Innengewinde Messingeinlage
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Gewindemuffe

Innengewinde Messingeinsatz

PVC-U T-Stück, einseitig mit eingegossenem Messinggewinde. Das Metallgewinde ermöglicht den Übergang auf eine Rohrleitung aus Metall bzw. den Anschluss einer Armatur mit Metallgewinde (z.B. Wasserhahn).

technischer Hinweis:

keine Abdichtung mit Hanf o.ä. quellenden Dichtmitteln - die Dehnung des Messingrings kann eine Beschädigung des PVC-U Fittings verursachen!


DOWNLOADRoHS Bestätigung HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U T-Stück 90°, 2fach Klebemuffe x Innengewinde Messingeinlage

Das T-Stück 90 Grad, 2fach Klebemuffe x Innengewinde mit Messingeinlage ist ideal um innerhalb eines Leitungsstranges einen Abzweig zu setzen zur Aufnahme eines Wasserhahns oder Kugelhahns mit Metallaussengewinde.
Das T-Stück mit einem Abgang Innnengewinde Messingeinlage kann in eine Steigleitung und auch in eine waagrecht verlegte Leitung integriert werden und kann ebenso mit einem Stopfen gleicher Dimension verschlossen werden, sollte der Abgang zeitweise oder dauerhaft nicht benutzt werden. Diesen nicht alltäglichen PVC-U Fitting erhalten Sie natürlich bei Ihrem PVC-Profi PVC-Welt.de.

Das Gewinde mit Messingeinlage ist ein Zollgewinde und ist kompatibel zu anderen Gewindefittings mit einem BSP Whitworth-Gewinde - das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Metallgewinde können ebenso wie Kunststofffittings mit PTFE (Teflon)-Gewindedichtband oder Gewinde Dichtfaden abgedichtet werden - bei diesen Fitting empfehlen wir dies nicht! Die Messingeinlage wird sich bei Einsatz von quellenden Dichtmaterial ausdehnen und kann dadurch eventuell den umschließenden PVC-U Fitting beschädigen. Verwenden Sie zum Abdichten ausschließlich Teflonband o.ä.

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial
