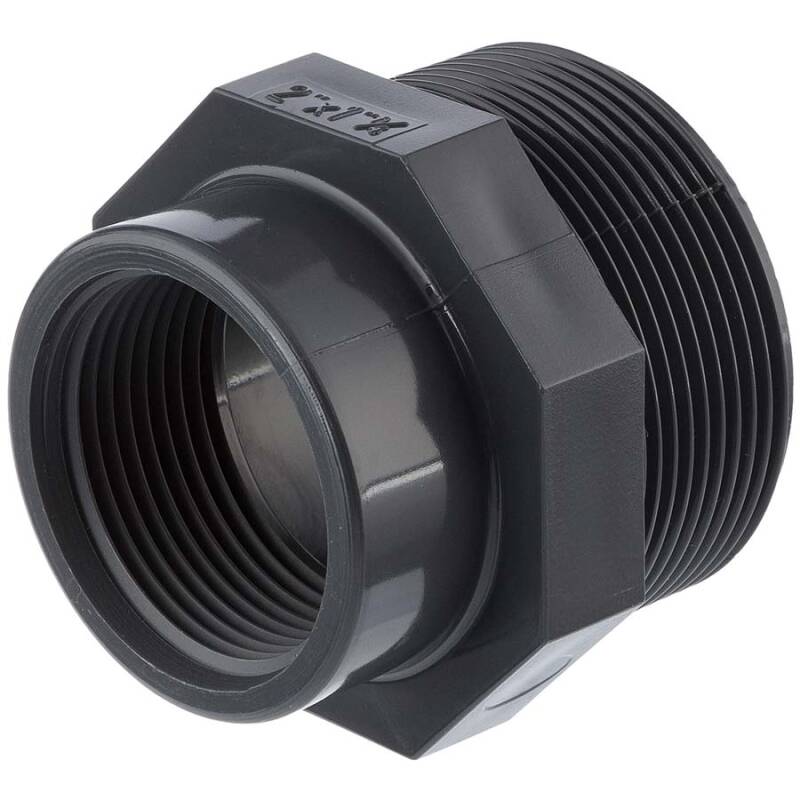

U-PVC male nipple, reducing female thread

SKU: AF0207
Auswahl Steuerzone / Lieferland
from
0,71 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
A
B
C
D
DN
F
L
SW
Price
Quantity
AF0207.016.012
3/8" x 1/4"
3/8" (16,66mm)
1/4" (13,16mm)
12
12
10
23
31
24
0,71 €*
pc.:
AF0207.020.016
1/2" x 3/8"
1/2" (20,96mm)
3/8" (16,66mm)
15
14
15
23
35,5
24
1,07 €*
pc.:
AF0207.025.016
3/4" x 3/8"
3/4" (26,44mm)
3/8" (16,66mm)
15
13
15
23
36,5
30
1,50 €*
pc.:
AF0207.025.020
3/4" x 1/2"
3/4" (26,44mm)
1/2" (20,96mm)
15,5
17
18
28
40
30
1,54 €*
pc.:
AF0207.032.016
1" x 3/8"
1" (33,25mm)
3/8" (16,66mm)
19
12
15
23
39
36
1,68 €*
pc.:
AF0207.032.020
1" x 1/2"
1" (33,25mm)
1/2" (20,96mm)
19
17
18,5
28
43,5
36
1,68 €*
pc.:
AF0207.032.025
1" x 3/4"
1" (33,25mm)
3/4" (26,44mm)
18,5
18,5
23,5
34
45
36
1,68 €*
pc.:
AF0207.040.020
1 1/4" x 1/2"
1 1/4" (41,91mm)
1/2" (20,96mm)
21,5
18
15
28
48
46
1,93 €*
pc.:
AF0207.040.025
1 1/4" x 3/4"
1 1/4" (41,91mm)
3/4" (26,44mm)
21,5
19,5
24
34
49,5
46
1,93 €*
pc.:
AF0207.040.032
1 1/4" x 1"
1 1/4" (41,91mm)
1" (33,25mm)
21,5
22,5
32
41
53
46
2,03 €*
pc.:
AF0207.050.025
1 1/2" x 3/4"
1 1/2" (47,80mm)
3/4" (26,44mm)
21,5
17,5
25
33
50
50
2,00 €*
pc.:
AF0207.050.032
1 1/2" x 1"
1 1/2" (47,80mm)
1" (33,25mm)
22
22
29
41
53
50
2,03 €*
pc.:
AF0207.050.040
1 1/2" x 1 1/4"
1 1/2" (47,80mm)
1 1/4" (41,91mm)
22
24
38
51
54,5
55
2,18 €*
pc.:
AF0207.063.032
2" x 1"
2" (59,61mm)
1" (33,25mm)
25,5
22
30
42
57
65
2,57 €*
pc.:
AF0207.063.040
2" x 1 1/4"
2" (59,61mm)
1 1/4" (41,91mm)
25,5
24
38
51
58
65
2,64 €*
pc.:
AF0207.063.050
2" x 1 1/2"
2" (59,61mm)
1 1/2" (47,80mm)
25,5
22,5
45
60
58
65
3,28 €*
pc.:
AF0207.075.040
2 1/2" x 1 1/4"
2 1/2" (75,18mm)
1 1/4" (41,91mm)
29
27
39
53
56,5
80
5,53 €*
pc.:
AF0207.075.050
2 1/2" x 1 1/2"
2 1/2" (75,18mm)
1 1/2" (47,80mm)
29
27,5
45
63
60
80
5,75 €*
pc.:
AF0207.075.063
2 1/2" x 2"
2 1/2" (75,18mm)
2" (59,61mm)
29
38
50
75
87
80
5,75 €*
pc.:
AF0207.090.050
3" x 1 1/2"
3" (87,88mm)
1 1/2" (47,80mm)
33
23
43
59
67
95
6,55 €*
pc.:
AF0207.090.063
3" x 2"
3" (87,88mm)
2" (59,61mm)
33
35
50
75
6,55 €*
pc.:
AF0207.090.075
3" x 2 1/2"
3" (87,88mm)
2 1/2" (75,18mm)
32
46
71
90
99
93
7,68 €*
pc.:
AF0207.110.063
4" x 2"
4" (113,03mm)
2" (59,61mm)
38,5
37
50
75
88
119
11,17 €*
pc.:
AF0207.110.075
4" x 2 1/2"
4" (113,03mm)
2 1/2" (75,18mm)
38
40
65
90
91
119
9,21 €*
pc.:
AF0207.110.090
4" x 3"
4" (113,03mm)
3" (87,88mm)
38
46
80
107,5
95
119
13,57 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Muffennippel, Aussengewinde x Innengewinde reduziert

Anschluss:
Aussengewinde x Innengewinde reduziert
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:


Sicherung Gewindeverbindung

nachträgliche Sicherung einer Gewindeverbindung


Sichern Sie nachträglich ihre Gewindeverbindung durch eine Schlauchschelle um eine Beschädigung oder Aufplatzen der Gewindemuffe bei seitl. Zug oder Druck zu verhindern.

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC Muffennippel, Aussengewinde x Innengewinde reduziert

Ein reduzierter Muffennippel verbindet zwei Gewinde mit unterschiedlichem Maß. Bei der Variante Muffennippel, Aussengewinde x Innengewinde reduziert kann ein Innengewinde mit einem reduziertem Aussengewinde verbunden werden.
Gewindefitting reduzierte Muffennippel gibt es in verschiedenen Ausführungen:
Reduzierung Innengewinde x Aussengewinde oder auch kurz Außen Innengewinde
PVC-U Reduzierstück Aussengewinde x Innengewinde
In unserem Webshop PVC-Welt.de finden Sie das passende Reduzierstück neben diesen Muffennippel mit reduzierdem Innengewinde.
