Variants

Product picture

Item no.

Variation

Price

Quantity

AF0802.012.012

1/4" x 14/12mm

9,5

14/12

1/4" (13,16mm)

2,07 €^*

AF0802.016.016

3/8" x 16mm

11,5

16 (16,4/15,4)

3/8" (16,66mm)

42,5

0,58 €^*

AF0802.020.008

1/2" x 8mm

8 (9/8)

1/2" (20,96mm)

0,71 €^*

AF0802.020.010

1/2" x 10mm

10 (11/10)

1/2" (20,96mm)

0,71 €^*

AF0802.020.012

1/2" x 12mm

12 (13/12)

1/2" (20,96mm)

0,71 €^*

AF0802.020.016

1/2" x 16mm

13,5

16 (17/16)

1/2" (20,96mm)

0,71 €^*

AF0802.020.018

1/2" x 18mm

14,5

18 (18,5/16,5)

1/2" (20,96mm)

0,92 €^*

AF0802.020.020

1/2" x 20mm

14,5

20 (20,5/18,5)

1/2" (20,96mm)

0,77 €^*

AF0802.025.012

3/4" x 12mm

12 (13/12)

3/4" (26,44mm)

48,5

0,98 €^*

AF0802.025.016

3/4" x 16mm

16 (17/16)

3/4" (26,44mm)

50,5

0,98 €^*

AF0802.025.020

3/4" x 20mm

20 (20/19)

3/4" (26,44mm)

0,98 €^*

AF0802.025.025

3/4" x 25mm

25 (25,5/23,5)

3/4" (26,44mm)

0,95 €^*

AF0802.032.016

1" x 16mm

16 (16/15)

1" (33,25mm)

1,40 €^*

AF0802.032.020

1" x 20mm

20 (20/19)

1" (33,25mm)

1,40 €^*

AF0802.032.025

1" x 25mm

25 (25/24)

1" (33,25mm)

1,40 €^*

AF0802.032.032

1" x 32mm

32(32,5/31,5)

23,5

1" (33,25mm)

1,63 €^*

AF0802.040.040

1 1/4" x 40mm

40 (40/37)

1 1/4" (41,91mm)

1,42 €^*

AF0802.050.038

1 1/2" x 38mm

38 (38/35)

1 1/2" (47,81mm)

1,84 €^*

AF0802.050.040

1 1/2" x 40mm

40 (40/37)

1 1/2" (47,81mm)

2,64 €^*

AF0802.050.050

1 1/2" x 50mm

50 (51/49,5)

37,5

1 1/2" (47,81mm)

1,99 €^*

AF0802.063.060

2" x 60mm

60 (61/58)

2" (59,61mm)

108

2,40 €^*

AF0802.050.032

1 1/2" x 38/32mm

38/32 (38/36,5-32,5/31)

1 1/2" (47,81mm)

110

2,73 €^*

NSA801.050.032

1 1/2" x 40/32mm

40/32(40/38-33/32)

1 1/2" (47,81mm)

109

1,70 €^*

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Schlauchtülle mit Aussengewinde

Anschluss:

Aussengewinde x Tülle

Gewinde:

BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.

Temperatur:

bis 45°C konstant, kurzzeitig 60°C

Arbeitsdruck (PN):

max. 10 bar bei 20°C Medium Wasser

Material:

PVC-U

Farbe:

Grau

Einsatzbereich:

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind

DOWNLOAD abdichten und verbinden von Kunststoffgewinden

DOWNLOAD chemische Beständigkeit von Kunststoffen

DOWNLOAD äußere Merkmale von Spritzgussfittings

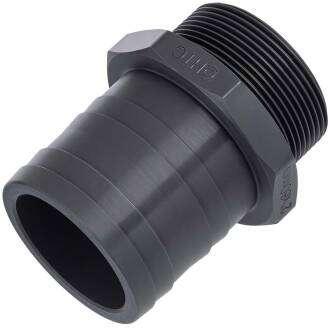

PVC-U Schlauchtülle mit Aussengewinde

Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (Whitworth-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.

Was ist ein Zoll in der Sanitärbranche: das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial

Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunststoffgewinden

PVC-U Schlauchtüllen mit Aussengewinde sind für die verschiedensten Einsatzzwecke in der Bewässerungstechnik, der Abwassertechnik, dem Pool-, Teich- und Schwimmbadbau geeignet. In Verbindung mit der sehr guten Beständigkeit gegnüber Chlor, Salzwasser und Säuren können PVC-U Schlauchtüllen mit Aussengewinde bis zu 10 bar Arbeitsdruck bei 20°C Medium Wasser ebenso in der chemischen und der Prozessindustrie eingesetzt werden.
