U-PVC check valve without spring with mounting set

SKU: AK0701
Auswahl Steuerzone / Lieferland
from
49,65 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Product picture
Item no.
Variation
B
D
H
Schraub.zahl
Screw
Pipe O-ø
Price
Quantity

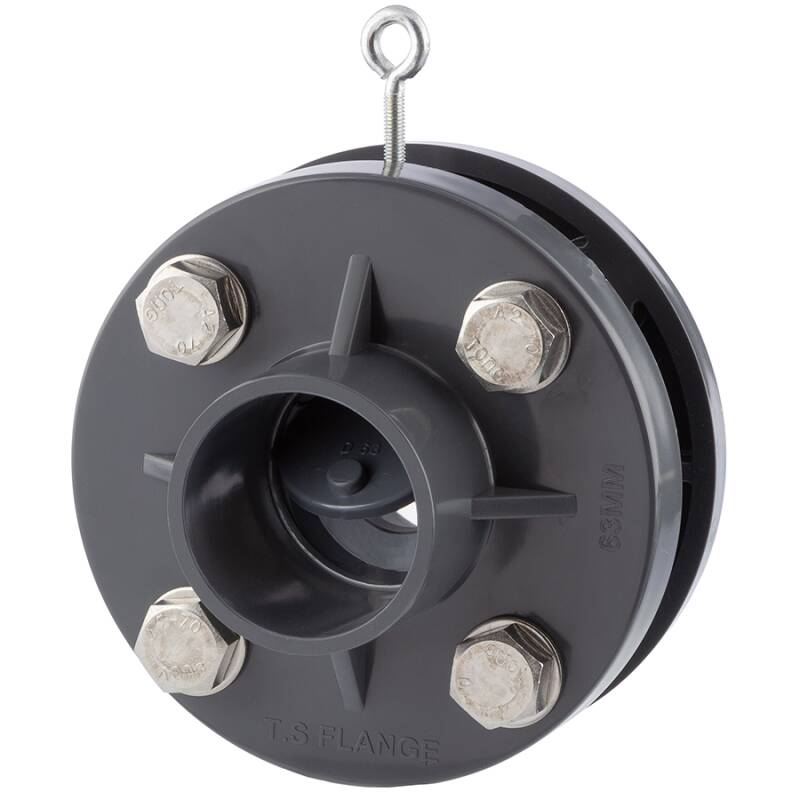

PVC-U Rückschlagklappe ohne Feder mit Montagesatz verzinkt 63mm
AK0701.000.063
63mm (DN 50)
110
63
165
4
M16 x 90
63
49,65 €*
pc.:

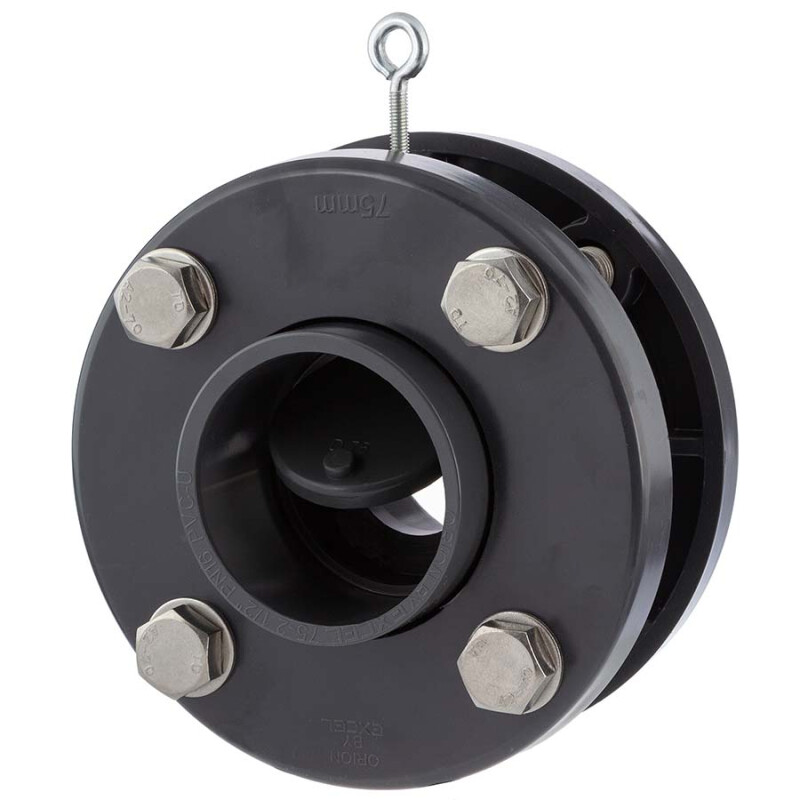

PVC-U Rückschlagklappe ohne Feder mit Montagesatz verzinkt 75mm
AK0701.000.075
75mm (DN 65)
116
75
185
4
M16 x 100
75
56,81 €*
pc.:

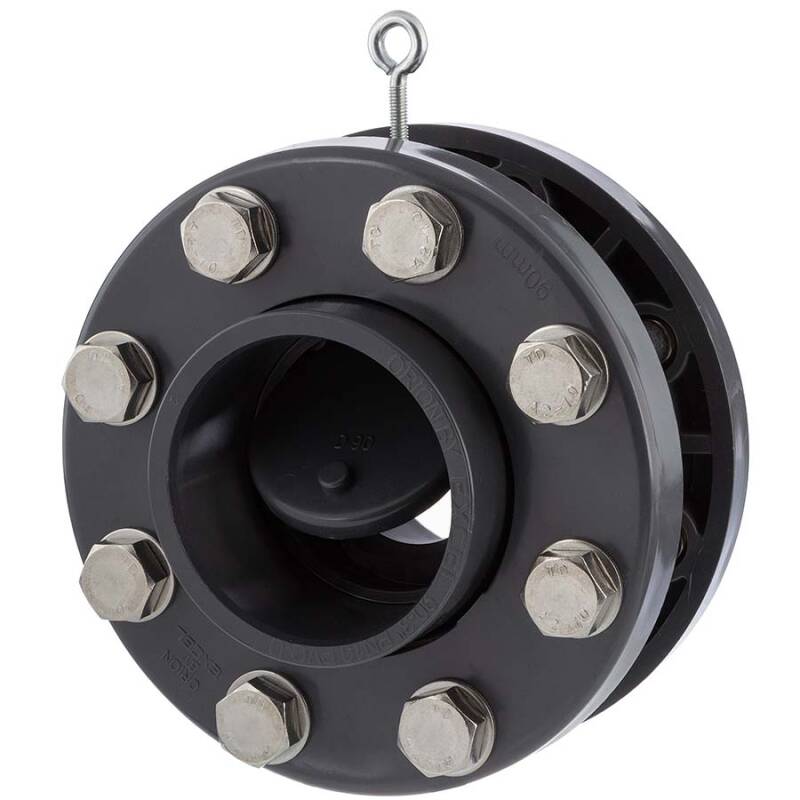

PVC-U Rückschlagklappe ohne Feder mit Montagesatz verzinkt 90mm
AK0701.000.090
90mm (DN 80)
134
90
200
8
M16 x 110
90
67,58 €*
pc.:
PVC-U Rückschlagklappe ohne Feder mit Montagesatz verzinkt 110mm
AK0701.000.110
110mm (DN 100)
157
110
220
8
M16 x 120
110
77,66 €*
pc.:
PVC-U Rückschlagklappe ohne Feder mit Montagesatz verzinkt 125mm
AK0701.000.125
125mm
177
125
250
8
M16 x 120
125
118,18 €*
pc.:
PVC-U Rückschlagklappe ohne Feder mit Montagesatz verzinkt 160mm
AK0701.000.160
160mm (DN 150)
209
160
285
8
M20 x 140
160
159,79 €*
pc.:

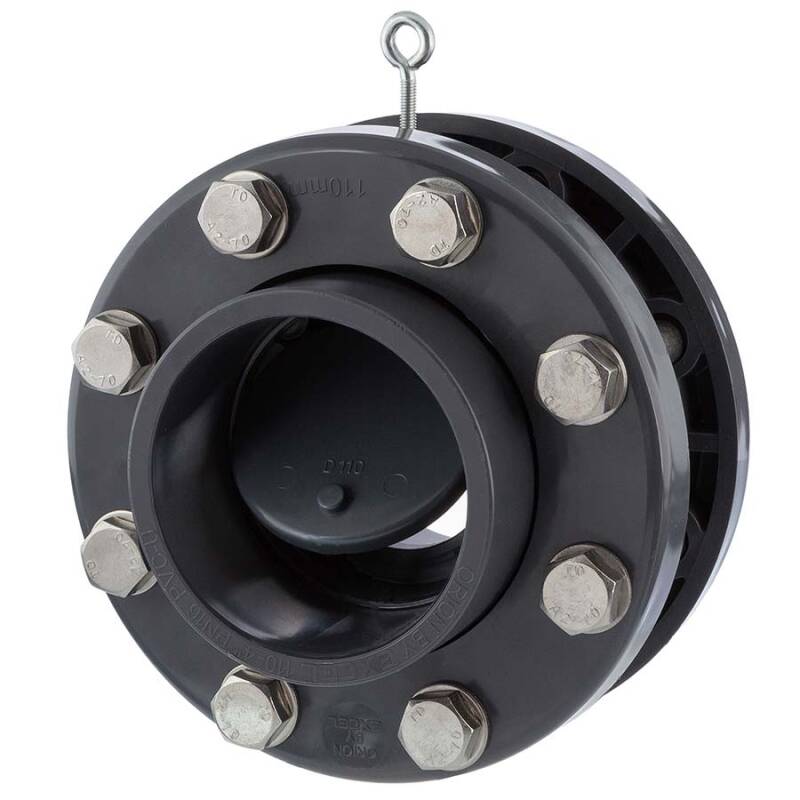

PVC-U Rückschlagklappe ohne Feder mit Montagesatz verzinkt 200mm
AK0701.000.200
200mm (DN 175)
258
200
340
8
M20 x 140
200
221,24 €*

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Rückschlagklappe ohne Feder mit Montagesatz verzinkt

Anschluss:
Rückschlagklappe ohne Feder Montagesatz verzinkt bestehend aus:
  • Bundbuchse und Losflansch
  • Festflansch
  • Rückschlagklappe
  • kompletter Schraubensatz verzinkt, Qualität 8.8
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Dichtung:
EPDM
Farbe:
Grau
Hinweis: Hängende Rückschlagklappe ohne Feder, zwischen Flanschbuchsen zu montieren. Die Rückschlagklappe ohne Feder kann nur liegend bei Volumenstrom von unten nach oben montiert werden, da die frei hängende Klappe durch die Schwerkraft geschlossen wird. Frei hängende Klappen zeichnen sich durch einen sehr geringen Öffnungsdruck aus. Da bauartbedingt keine internen Bauteile im Volumenstrom liegen ist ein wesentlich gleichmäßigerer Durchfluss ermöglicht. Eine Rückschlagklappe kann auch dadurch für Flüssigkeiten mit Fasern oder anderen Feststoffen verwendet werden.
Wichtig: Der minimale Abstand zur Pumpe sollte das 5fache des Rohrdurchmessers nicht unterschreiten (z.B. Rohr Ø 110mm = mind. Abstand zur Pumpe 550mm). Keine Installation direkt vor Winkeln, Bögen oder Abzweige.
Für dichtschließende frei hängende Rückschlagklappen ist ein Differenzdruck von mind. 0,1 - 0,3 bar (Wassersäule 1m - 3m) erforderlich.
Hinweis: Die Rückschlagklappe stellt das beste Prinzip des Durchflussstopps dar.
Die Limitierung liegt darin, dass der Klappenmechanismus mit im Durchflussbereich verbaut ist und dadurch der freie Durchfluß (C) stark beeinträchtigt wird. Dies kann umgangen werden, indem eine größere Variante gewählt und in den Flanschen, welche dann ebenso größer gewählt werden müssen, jeweils eine kurze Strecke mit dem größeren Rohrdurchmesser gearbeitet wird.
Bitte beachten: wenn in die größeren Bundbuchsen Reduzierungen direkt eingeklebt werden, wird die Klappe daran anstoßen und der angedachte positive Effekt eines größeren Öffnunsgwinkel ist nicht gegeben.
DOWNLOADRoHS Bestätigung HTC
MEHR LESEN Detailinfos: Rückschlagklappe ohne Feder
DOWNLOAD Montageanleitung für Flanschverbindungen
DOWNLOAD Rückschlagklappe Druckverlust
DOWNLOADPVC-U technische Charakteristik
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
