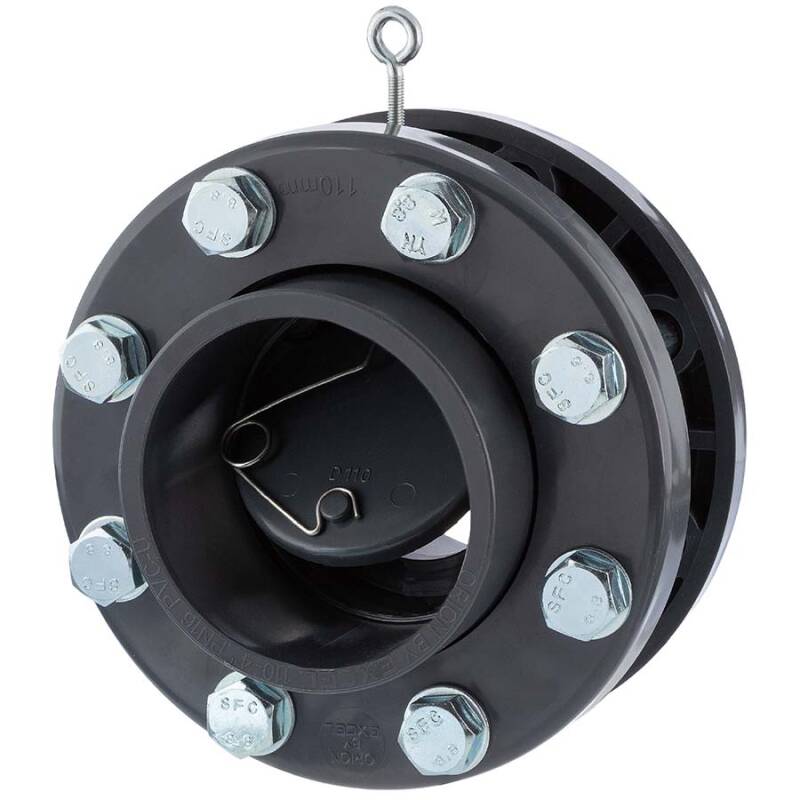

U-PVC check valve with spring and mounting set

SKU: AK0711
Auswahl Steuerzone / Lieferland
from
53,38 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Product picture
Item no.
Variation
B
D
H
Rohr | Flansch
Schraub.zahl
Screw
Price
Quantity
PVC-U Rückschlagklappe mit Feder und Montagesatz 63mm EPDM
AK0711.000.063
63mm
110
63
165
63
4
M16 x 90
53,38 €*
pc.:
PVC-U Rückschlagklappe mit Feder und Montagesatz 75mm EPDM
AK0711.000.075
75mm
116
75
185
75
4
M16 x 100
60,81 €*
pc.:
PVC-U Rückschlagklappe mit Feder und Montagesatz 90mm EPDM
AK0711.000.090
90mm
134
90
200
90
8
M16 x 110
80,79 €*
pc.:
PVC-U Rückschlagklappe mit Feder und Montagesatz 110mm EPDM
AK0711.000.110
110mm
157
110
220
110
8
M16 x 120
97,46 €*
pc.:
PVC-U Rückschlagklappe mit Feder und Montagesatz 125mm EPDM
AK0711.000.125
125mm
177
125
250
125
8
M16 x 120
126,93 €*
pc.:
PVC-U Rückschlagklappe mit Feder und Montagesatz 160mm EPDM
AK0711.000.160
160mm
209
160
285
160
8
M20 x 120
186,68 €*
pc.:
PVC-U Rückschlagklappe mit Feder und Montagesatz 200mm EPDM
AK0711.000.200
200mm
258
200
340
200
8
M20 x 140
232,55 €*

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Rückschlagklappe mit Feder mit Montagesatz verzinkt

Anschluss:
Rückschlagklappe mit Feder Montagesatz verzinkt bestehend aus:
  • Bundbuchse und Losflansch
  • Festflansch
  • Rückschlagklappe
  • kompletter Schraubensatz verzinkt, Qualität 8.8
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Dichtung:
EPDM
Farbe:
Grau
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie sowie Vakuumleitungen.
Hinweis: Rückschlagklappe mit Feder, zwischen Flanschbuchsen zu montieren. Die Rückschlagklappe mit Feder kann vertikal und horizontal (Durchfluss von unten nach oben) montiert werden, da die Klappe durch den Federdruck geschlossen wird. Eine Rückschlagklappe mit Feder ist für Flüssigkeiten mit Fasern oder anderen Feststoffen verwendbar, aber nicht für Flüssigkeiten (z.B. Salzwasser), welche Stahl korroidieren lassen..
Wichtig: Der minimale Abstand zur Pumpe sollte das 5fache des Rohrdurchmessers nicht unterschreiten (z.B. Rohr Ø 110mm = mind. Abstand zur Pumpe 550mm). Keine Installation direkt vor Winkeln, Bögen oder Abzweige.
Hinweis: Die Rückschlagklappe stellt das beste Prinzip des Durchflussstopps dar.
Die Limitierung liegt darin, dass der Klappenmechanismus mit im Durchflussbereich verbaut ist und dadurch der freie Durchfluß (C) stark beeinträchtigt wird. Dies kann umgangen werden, indem eine größere Variante gewählt und in den Flanschen, welche dann ebenso größer gewählt werden müssen, jeweils eine kurze Strecke mit dem größeren Rohrdurchmesser gearbeitet wird.
Bitte beachten: wenn in die größeren Bundbuchsen Reduzierungen direkt eingeklebt werden, wird die Klappe daran anstoßen und der angedachte positive Effekt eines größeren Öffnunsgwinkel ist nicht gegeben.
DOWNLOADRoHS Bestätigung HTC
MEHR LESEN Detailinfos: Rückschlagklappe mit Feder
DOWNLOAD Rückschlagklappe Druckverlust
DOWNLOADPVC-U technische Charakteristik
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
