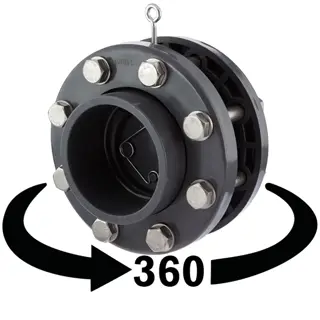

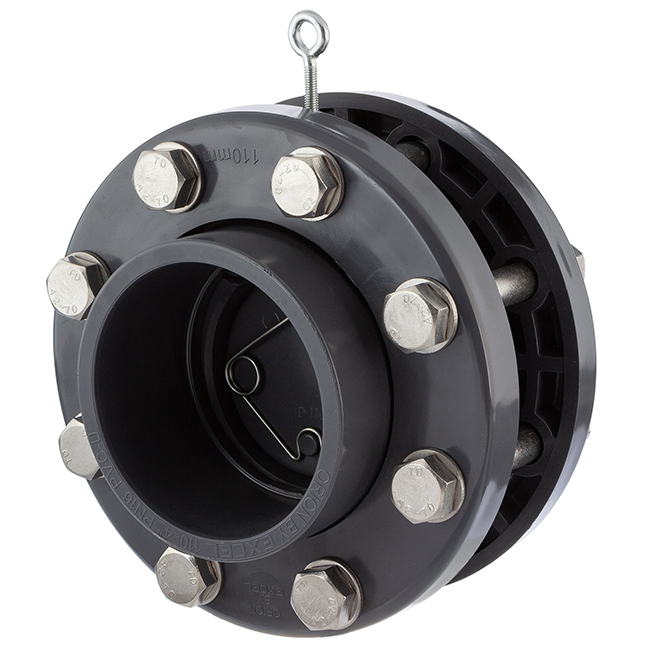

U-PVC check valve with spring and mounting set

SKU: AK0712
Auswahl Steuerzone / Lieferland
from
58,31 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Product picture
Item no.
Variation
B
D
H
Schraub.zahl
Screw
Pipe O-ø
Price
Quantity
U-PVC check valve with spring and mounting set 63mm
AK0712.000.063
63mm (DN 50)
110
63
165
4
M16 x 90
63
58,31 €*
pc.:
U-PVC check valve with spring and mounting set 75mm
AK0712.000.075
75mm (DN 65)
116
75
185
4
M16 x 100
75
62,37 €*
pc.:
U-PVC check valve with spring and mounting set 90mm
AK0712.000.090
90mm (DN 80)
134
90
200
8
M16 x 110
90
83,04 €*
pc.:
U-PVC check valve with spring and mounting set 110mm
AK0712.000.110
110mm (DN 100)
157
110
220
8
M16 x 120
110
98,88 €*
pc.:
U-PVC check valve with spring and mounting set 125mm
AK0712.000.125
125mm
177
125
250
8
M16 x 120
125
127,98 €*
pc.:
U-PVC check valve with spring and mounting set 160mm
AK0712.000.160
160mm (DN 150)
209
160
285
8
M20 x 120
160
174,16 €*
pc.:
U-PVC check valve with spring and mounting set 200mm
AK0712.000.200
200mm (DN175)
258
200
340
8
M20 x 140
200
237,71 €*

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Rückschlagklappe mit Feder mit Montagesatz V2A Edelstahl

Unser Mehrwertangebot: Schraubensatz beidseitig mit Unterlegscheibe - Ausführung in V2A Edelstahl
Anschluss:
Rückschlagklappe mit Feder Montagesatz V2A Edelstahl bestehend aus:
  • Bundbuchse und Losflansch
  • Festflansch
  • Rückschlagklappe
  • kompletter Schraubensatz V2A Edelstahl
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Dichtung:
EPDM
Farbe:
Grau
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie sowie Vakuumleitungen.
Hinweis: Rückschlagklappe mit Feder, zwischen Flanschbuchsen zu montieren. Die Rückschlagklappe mit Feder kann vertikal und horizontal (Durchfluss von unten nach oben) montiert werden, da die Klappe durch den Federdruck geschlossen wird. Eine Rückschlagklappe mit Feder ist für Flüssigkeiten mit Fasern oder anderen Feststoffen verwendbar, aber nicht für Flüssigkeiten (z.B. Salzwasser), welche Stahl korroidieren lassen..
Wichtig: Der minimale Abstand zur Pumpe sollte das 5fache des Rohrdurchmessers nicht unterschreiten (z.B. Rohr Ø 110mm = mind. Abstand zur Pumpe 550mm). Keine Installation direkt vor Winkeln, Bögen oder Abzweige.
Hinweis: Die Rückschlagklappe stellt das beste Prinzip des Durchflussstopps dar.
Die Limitierung liegt darin, dass der Klappenmechanismus mit im Durchflussbereich verbaut ist und dadurch der freie Durchfluß (C) stark beeinträchtigt wird. Dies kann umgangen werden, indem eine größere Variante gewählt und in den Flanschen, welche dann ebenso größer gewählt werden müssen, jeweils eine kurze Strecke mit dem größeren Rohrdurchmesser gearbeitet wird.
Bitte beachten: wenn in die größeren Bundbuchsen Reduzierungen direkt eingeklebt werden, wird die Klappe daran anstoßen und der angedachte positive Effekt eines größeren Öffnunsgwinkel ist nicht gegeben.
DOWNLOADRoHS Bestätigung HTC
MEHR LESEN Detailinfos: Rückschlagklappe mit Feder
DOWNLOAD Rückschlagklappe Druckverlust
DOWNLOADPVC-U technische Charakteristik
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
