Variants

Item no.

Variation

Weight

Price

Quantity

AK0503.000.020

2fach 1/2"

1/2" (20,95mm)

120

180

11,60 €^*

AK0503.000.025

2fach 3/4"

3/4" (26,44mm)

133

234

11,63 €^*

AK0503.000.032

2fach 1"

101

1" (33,25mm)

122

172

406

16,12 €^*

AK0503.000.040

2fach 1 1/4"

130

28,5

1 1/4" (41,91mm)

125

182

688

20,29 €^*

AK0503.000.050

2fach 1 1/2"

130

1 1/2" (47,81mm)

138

203

993

24,67 €^*

AK0503.000.063

2fach 2"

170

2" (59,61mm)

177

225

1626

36,12 €^*

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

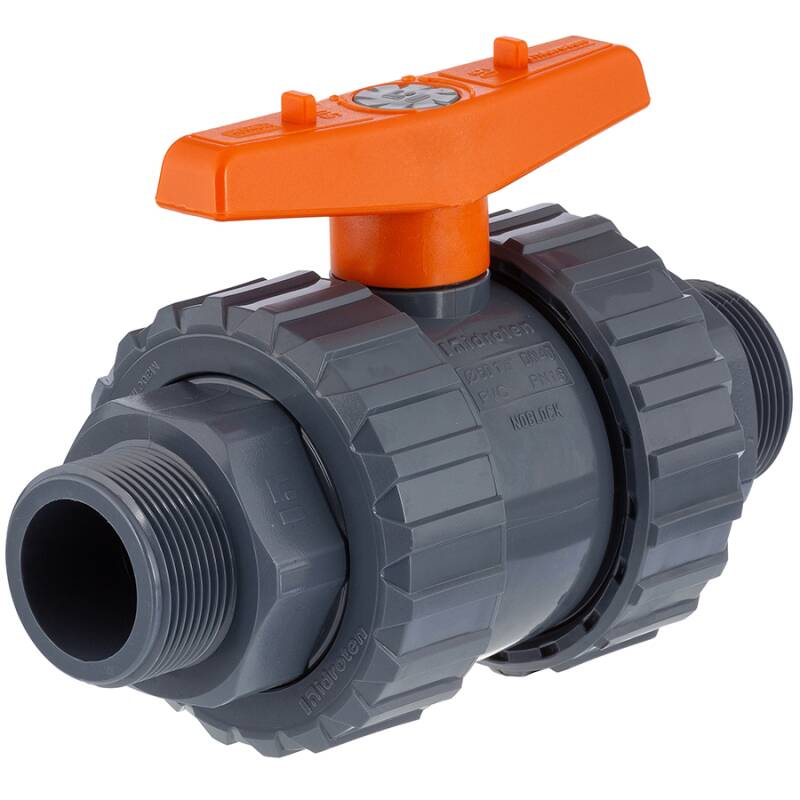

PVC-U Kugelhahn P.T.F.E. (Teflon), 2fach Aussengewinde

Anschluss:

2fach Aussengewinde

Gewinde:

BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.

Temperatur:

bis 45°C konstant, kurzzeitig 60°C

Arbeitsdruck (PN):

max. 10 bar bei 20°C Medium Wasser

Material:

PVC-U

Zertifikat:

WRAS Zertifikat (Trinkwasser)

Farbe:

Grau, Griff Orange

Einsatzbereich:

Wichtig: Das Gewinde der Überwurfmutter ist bei jedem Kugelhahn oder anderer Armatur nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

Justierbarer Sicherheitsblock

Schließen Sie den Kugelhahn und lösen die Überwurfmutter wie in der Abbildung gezeigt auf beiden Seiten des Kugelhahns.

AK0500 justierbarer Sicherheitsblock Detail 2

Ziehen Sie den Griff nach oben vom Kugelhahn ab und setzen diesen seitlich am Sicherheitsblock an und verwenden ihn nun als Schraubenschlüssel im Verschlussträger.
