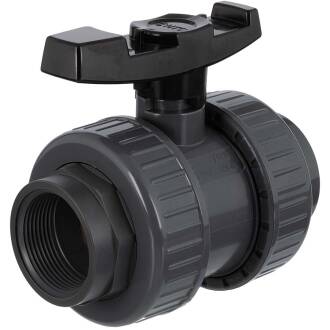

U-PVC and PTFE 2 way solvent ball valve with nuts

SKU: AK0971
Auswahl Steuerzone / Lieferland
from
10,15 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
B
D
D1
DN
H
L
L1
L2
Price
Quantity
AK0971.016.016
16mm x 3/8"
67,5
16
3/8" (16,66mm)
14
78,5
80,5
12
14
10,15 €*
pc.:
AK0971.020.020
20mm x 1/2"
67,5
20
1/2" (20,96mm)
15
78,5
82,5
17
16
10,15 €*
pc.:
AK0971.025.025
25mm x 3/4"
76,5
25
3/4" (26,44mm)
20
88,5
92
18
19
11,61 €*
pc.:
AK0971.032.032
32mm x 1"
87
32
1" (33,25mm)
25
102,5
105
22
22
15,22 €*
pc.:
AK0971.040.040
40mm x 1 1/4"
101,5
40
1 1/4" (41,91mm)
30
120
123
25
26
19,86 €*
pc.:
AK0971.050.050
50mm x 1 1/2"
119
50
1 1/2" (47,81mm)
40
137
143,5
28
33
32,06 €*
pc.:
AK0971.063.063
63mm x 2"
146
63
2" (59,61mm)
50
165
170
34
38
50,29 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Industrie Kugelhahn FPM VITON Klebemuffe x Innengewinde

Anschluss:
2fach Überwurf, Klebemuffe x Innengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Kugeldichtung:
PTFE (Teflon)
O-Ring:
FPM (Viton), Farbe Braun
Material:
PVC-U
Farbe:
Grau, Griff Schwarz
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich

Wichtig: Das Gewinde der Überwurfmutter ist bei jedem Kugelhahn oder anderer Armatur nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), PTFE (Teflon) Kugeldichtung, FPM (Viton) O-Ring




HTC AK0971 Kugelhahn Explosionsbild
 Nummer
 Bezeichnung  Material
 1
  Einlegeteil Klebemuffe  PVC-U
 2
  Überwurfmutter  PVC-U
 3
  O-Ring  FPM (Viton)
 4
  Körper  PVC-U
 5
  Griff  Polypropylen
 6
  Kugelwelle  PVC-U
 7
  Wellendichtung  2fach FPM (Viton)
 8
  Kugeldichtung  PTFE (Teflon)
 9
  Kugel  PVC-U
 10
  Sicherheitsblock O-Ring  FPM (Viton)
 11
  Sicherheitsblock  PVC-U
 12
  Einlegeteil Innengewinde  PVC-U
AK0970 Justierbarer Sicherheitsblock

Justierbarer Sicherheitsblock


  • das Feature der Oberklasse: justierbarer Sicherheitsblock
  • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Kugeldichtung PTFE (Teflon)
  • O-Ring FPM (Viton)
  • industriell einsetzbar - hervorragende Beständigkeit gegen Ozon, Sauerstoff, Mineralöle, synthetische Hydraulikflüssigkeiten, Kraftstoffe, Aromate, viele organische Lösungsmittel und Chemikalien.
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung

Ersatzteile Kugelhahn HTC Serie AK0971

AE0100 Einlegeteil Klebemuffe

Einlegeteil Klebemuffe
AE0101 Einlegeteil Innengewinde

Einlegeteil Innengewinde
AE0105 Einlegeteil Aussengewinde

Einlegeteil Aussengewinde
AE0102 Überwurfmutter

Überwurfmutter
AE0104.FPM O-Ringsatz FPM

O-Ringsatz FPM
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
