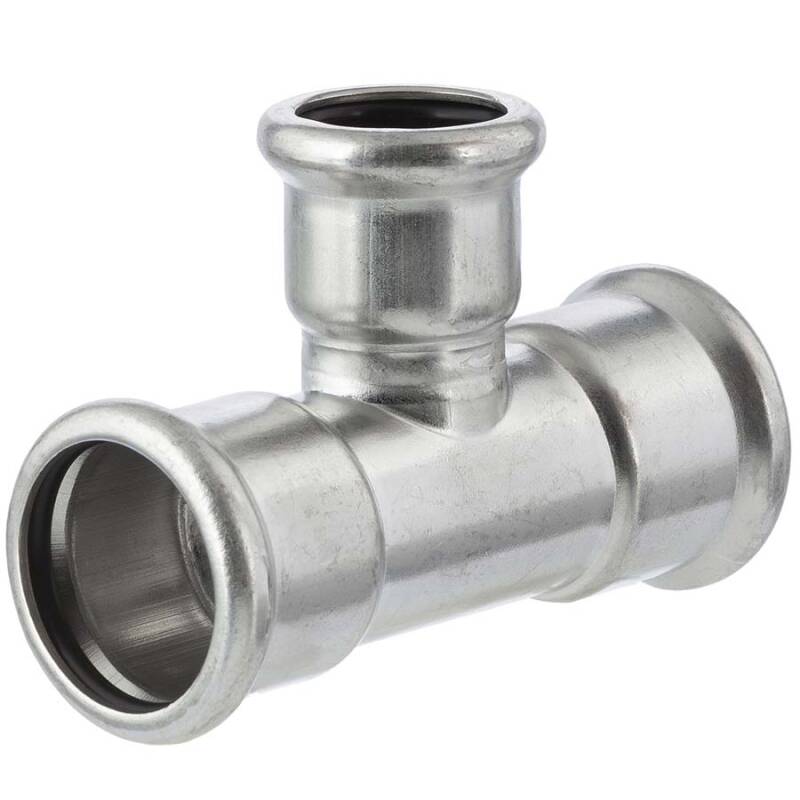

Tee ridotto a pressare, acciaio inox 316, "Profilo M"

Codice articolo: IP0503
Auswahl Steuerzone / Lieferland
a partire da
1,70 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Cod. Art.
Versione
D
D1
DN
L
L1
L2
Z1
Prezzo
Quantità
IP0503.018.015
18 x 15 x 18mm
18
15
15 x 12 x 15
68
34
41
14
1,70 €*
pz.:
IP0503.022.015
22 x 15 x 22mm
22
15
20 x 12 x 20
74
37
43
16
6,07 €*
pz.:
IP0503.022.018
22 x 18 x 22mm
22
18
20 x 15 x 20
74
37
43
16
6,21 €*
pz.:
IP0503.028.015
28 x 15 x 28mm
28
15
25 x 12 x 25
84
42
46
19
7,32 €*
pz.:
IP0503.028.018
28 x 18 x 28mm
28
18
25 x 15 x 25
84
42
46
19
7,32 €*
pz.:
IP0503.028.022
28 x 22 x 28mm
28
22
25 x 20 x 25
84
42
47
19
7,32 €*
pz.:
IP0503.035.015
35 x 15 x 35mm
35
15
32 x 12 x 32
100
50
49
24
11,92 €*
pz.:
IP0503.035.018
35 x 18 x 35mm
35
18
32 x 15 x 32
100
50
49
24
11,92 €*
pz.:
IP0503.035.022
35 x 22 x 35mm
35
22
32 x 20 x 32
100
50
50
24
12,14 €*
pz.:
IP0503.035.028
35 x 28 x 35mm
35
28
32 x 25 x 32
100
50
53
24
12,67 €*
pz.:
IP0503.042.015
42 x 15 x 42mm
42
15
40 x 12 x 40
114
57
51
27
15,07 €*
pz.:
IP0503.042.018
42 x 18 x 42mm
42
18
40 x 15 x 40
114
57
53
27
15,07 €*
pz.:
IP0503.042.022
42 x 22 x 42mm
42
22
40 x 20 x 40
114
57
54
27
15,28 €*
pz.:
IP0503.042.028
42 x 28 x 42mm
42
28
40 x 25 x 40
114
57
57
27
15,85 €*
pz.:
IP0503.042.035
42 x 35 x 42mm
42
35
40 x 32 x 40
114
57
61
27
22,25 €*
pz.:
IP0503.054.015
54 x 15 x 54mm
54
15
50 x 12 x 50
138
69
57
34
19,42 €*
pz.:
IP0503.054.018
54 x 18 x 54mm
54
18
50 x 15 x 50
138
69
57
34
19,42 €*
pz.:
IP0503.054.022
54 x 22 x 54mm
54
22
50 x 20 x 50
138
69
60
34
19,67 €*
pz.:
IP0503.054.028
54 x 28 x 54mm
54
28
50 x 25 x 50
138
69
63
34
20,24 €*
pz.:
IP0503.054.035
54 x 35 x 54mm
54
35
50 x 32 x 50
138
69
67
34
21,28 €*
pz.:
IP0503.054.042
54 x 42 x 54mm
54
42
50 x 40 x 50
138
69
71
34
22,28 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

Tee - Raccordo a T ridotto a pressare, acciaio inox AISI 316, "Profilo M"

  • Nessuna saldatura, serraggio, avvitamento o incollaggio necessario
  • Il processo di pressatura consente un collegamento rapido ed efficace tra tubi e raccordi
  • Ideale per installazioni di acqua potabile, acque industriali, sistemi antincendio, aria compressa, costruzioni navali, agricoltura e applicazioni industriali
  • Utilizzabile anche con oli, se presente un anello di tenuta in FPM
Estremitá:
3x femmina a pressare - "profilo M" (ridotto)
Temperatura con guarnizione in EDPM:
da -20°C a 120°C
Temperatura con guarnizione in FPM:
da -20°C a 200°C
Pressione d'esercizio (PN) max. 100°C:
16 bar
Pressione d'esercizio (
PN
) max. 200°C:
6 bar
Materiale:
Acciaio AISI 316 V4A (UNE EN 10213-4 / DIN 1.4408)
Anello di guarnizione:
EPDM
DIN:
Dimensioni conformi a ISO 4144, filettatura conforme a ISO 7/1 (DIN 2999 / BS 21)
Colore:
Grigio acciaio

Con il termine "acciaio inossidabile o inox" (secondo EN 10020) vengono indicati tutti quei tipi di acciaio legati e non legati che hanno un alto grado di purezza. Di conseguenza, ci si riferisce agli acciai il cui contenuto di zolfo e fosforo non supera il valore dello 0,025%. La lega 316 è un acciaio di qualità standard con molibdeno. Il molibdeno non solo conferisce alla lega una migliore resistenza alla corrosione rispetto all'acciaio inossidabile AISI 304, ma anche una maggiore resistenza alla corrosione di superfici e fessure se a contatto con sostanze contenenti cloro. La struttura austenitica conferisce un alto grado di tenacità a questa lega (anche a temperature molto basse), elevata resistenza allo scorrimento, alla rottura e tenuta alla trazione a temperature elevate. La lega è appunto nota con il nome di acciaio inox.


Secondo il foglio di lavoro DVGW W541 (requisiti per i tubi in acciaio inossidabile per l'installazione di acqua potabile domestica), l'acciaio 1.4401 è comunemente usato per installazioni di acqua potabile. Grazie alle proprietà particolari del materiale, questi raccordi vengono spesso utilizzati nelle regioni costiere. A differenza dei raccordi in acciaio AISI 304 che iniziano ad arrugginire a contatto con l'elevato contenuto di sale nell'aria, i raccordi in acciaio inox AISI 316 resistono alle intemperie. Inoltre, la loro resistenza agli acidi li rende adatti all'uso nell'industria chimica, alimentare, petrolchimica e del gas naturale. Possono anche essere utilizzati in ambienti corrosivi e temperature estreme, come ad esempio nella tecnologia dei fluidi, caldaie, condensatori, scambiatori di calore e reattori.
