Tee a 90° raccordo a compressione x 1 filetto maschio, ottone, DVGW

Codice articolo: MP0506
Auswahl Steuerzone / Lieferland
a partire da
6,27 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Cod. Art.
Versione
D
D1
L
L1
L2
R
Tubi E-ø
Prezzo
Quantità
MP0506.020.020
20mm x 1/2"
20,7
20,7
48
24
29
1/2" (20,96mm)
20
6,27 €*
pz.:
MP0506.025.025
25mm x 3/4"
25,8
25,8
55,5
27,8
32,5
3/4" (26,44mm)
25
9,47 €*
pz.:
MP0506.032.032
32mm x 1"
33
33
75
37,5
40,5
1" (33,25mm)
32
14,13 €*
pz.:
MP0506.040.040
40mm x 1 1/4"
41,5
41,5
92
46
50
1 1/4" (41,91mm)
40
23,30 €*
pz.:
MP0506.050.050
50mm x 1 1/2"
51
51
109
54,5
55
1 1/2" (47,80mm)
50
37,18 €*
pz.:
MP0506.063.063
63mm x 2"
64
64
132
66
67
2" (59,61mm)
63
62,09 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

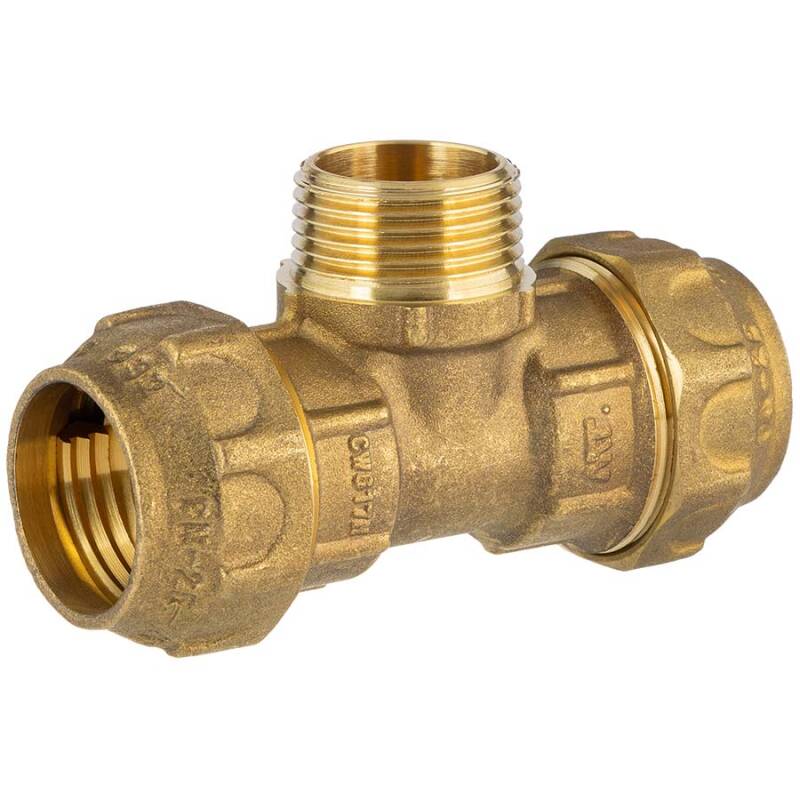

Tee 90° maschio a compressione in ottone - qualitá industriale con certificazione DVGW per acqua potabile

Conformi alle condizioni di pressione secondo DIN 8076-1, filettatura secondo ISO 228 (BS 2779) con filettatura femmina cilindrica e filettatura maschio conica.

Estremitá:
Compressione x compressione x filetto maschio
Materiale:
Ottone
O-Ring:
NBR
70
shore
Filettatura:
Filettattura
G DIN 2999 & BS21, ISO 228/1 & ISO 7/1,
non autosigillante
, sigillatura con stoppa, pasta sigillante o simili
Temperatura:
da -20°C a 90°C
Pressione nominale (
PN
):
max. pressione 25 bar (400 psi), 20°C 16 Mpa, 95°C 4,2 Mpa
Colore:
Ottone
Utilizzo:
Tubi per gas e acqua in PE-LD (polietilene a bassa densitá) e PE-HD (polietilene ad alta densitá)
  • Aspetto sabbiato
  • Utilizzabili con acqua calda e fredda
  • Adatti a tutti i tipi di impianti sanitari, acque di scarico e altri liquidi con densitá maggiore o minore
  • Con certificato DVGW per acqua potabile

Gewindemuffe
  1. Corpo: ottone UNE 12165
  2. O-Ring:
    NBR
    70
    shore
  3. Guarnizione: ottone UNE 12165
  4. Anello di graffaggio: ottone UNE 12165
  5. Ghiera: ottone UNE 12165
DOWNLOAD Perché un pollice non corrisponde a 25,4mm?
DOWNLOAD Certificato DVGW per raccordi a compressione

Dezincificazione dell'ottone

Se l'ottone viene utilizzato per lungo tempo (anni) nel sottosuolo, é necessario verificarne in anticipo le caratteristiche.

Esistono alcuni impianti di acqua potabile in cui l'utilizzo di ottone non é possibile. Per determinate tipologie di ottone é possibile che si sviluppi la cossidetta dezincificazione, ovvero una corrosione nella quale lo zinco è asportato selettivamente da leghe che lo contengono, soprattutto se a contatto con acqua ricca di ossigeno.

La longevità di un raccordo in ottone dipende inoltre dall'acidità del terreno. I terreni con un alto contenuto di humus o argilla si comportano in modo più aggressivo nei confronti dell'ottone rispetto ad un terreno sabbioso. I raccordi in ottone possono essere protetti dalle sostanze nocive nel terreno, ad esempio attraverso una rivestitura di grasso.
