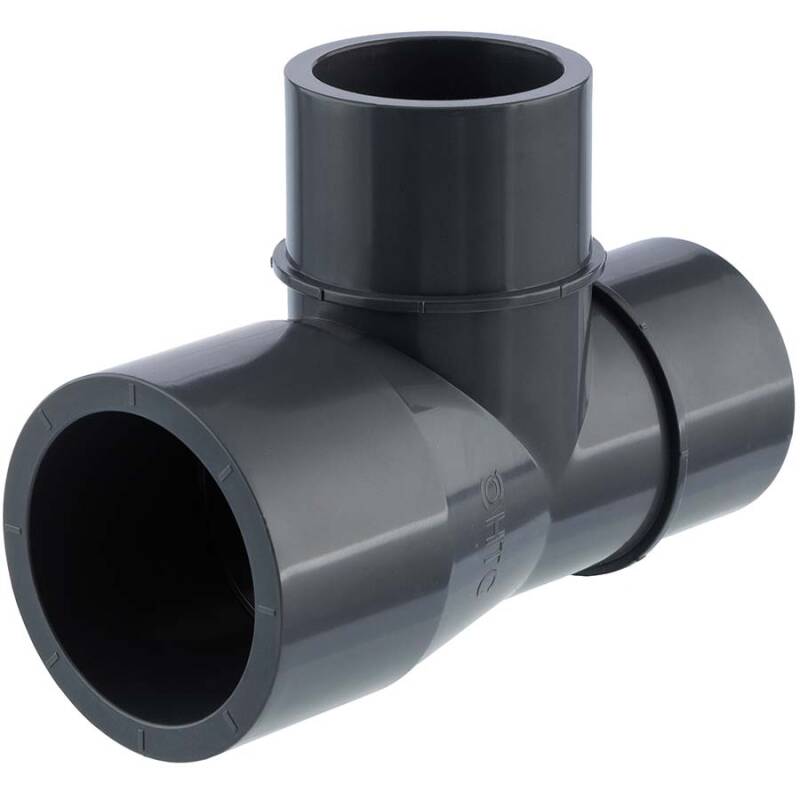

Tee a 90° a incollare con due manicotti maschio/femmina in PVC-U

Codice articolo: AF0520
Auswahl Steuerzone / Lieferland
a partire da
1,39 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Cod. Art.
Versione
A
a
B
C
D
E
F
G
Prezzo
Quantità
AF0520.032.025
32 x 32/25 x 32/25mm
32
32
25
27
20
90
66
22
1,39 €*
pz.:
AF0520.040.032
40 x 40 x 32/40
40
40
32
26
22
106
81
26
2,64 €*
pz.:
AF0520.050.040
50 x 50/40 x 50/40mm
50
50
40
38
26
132
99
31
3,56 €*
pz.:
AF0520.063.050
63 x 63 x 50/63
63
63
50
38
31
154
121
38
5,00 €*
pz.:
AF0520.075.063
75 x 75 x 63/75
75
75
63
45
38
180
143
45
9,60 €*
pz.:
AF0520.110.090
110 x 110 x 90/110
110
110
90
61
51
250
179
61
25,92 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U T-Stück 90°, Klebemuffe x 2fach Klebestutzen/-muffe

Das notube Stutzen-Muffen-Fitting-System aus PVC-U von HTC Logo schafft einen messbaren Mehrwert für alle Anlagen- und Apparatebauer.


Anschluss:
Klebemuffe x 2fach Klebestutzen/-muffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U T-Stück 90° Klebemuffe x 2fach Klebestutzen/-muffe

Der PVC-U T-Stück 90° hat auf einer Seiten eine Klebemuffe zum Einkleben eines PVC-U Rohr. Die Besonderheit sind die seitlichen Klebestutzen, welche ebenso als reduzierte Klebemuffe verwendet werden kann. Es ist so möglich ohne Rohrzwischenstück Fitting an Fitting zu verbinden.

Klebeanleitung: Kleben von PVC-U Rohren und Fittings

Das notube Stutzen-Muffen-Fitting-System aus PVC-U von HTC Logo schafft einen messbaren Mehrwert für alle Anlagen- und Apparatebauer.



System

Standard

Muffen-Muffen-System

notube

Stutzen-Muffen-System

Innovationsvorteil

Die innovative notube Stutzen-Muffen-Fitting-Systemfamilie aus PVC-U von HTC Logo zeichnet sich durch die einmaligen Stutzen-Muffen-Anschlüsse aus.
Neben der Steckbarkeit sowie integrierten Winkelmarkierungen erleichert die direkte Verbindung von Fitting zu Fitting ohne Rohrverbindungsstücke dies die Arbeit des Installateur wesentlich.

Zeit- und Kostenvorteil

Das bei Standardfittings notwendige Verbindungsrohrstück entfällt bei notube Stutzen-Muffen-Verbindungen. Durch das Einsparen einer zusätzlichen Klebung werden die Materialkosten reduziert und die Verarbeitungszeit verringert sich deutlich.

Platzvorteil

Wo Rohrleitungssysteme auf engsten Raum verlegt werden müssen ist der Einsatzorder von notube Stutzen-Muffen-Verbindungen. Besonders der Anlagenbauer schätzt die Vorteile von um ca. 20% kürzeren Baulängen.

Lagerkostenreduktion

Das große Plus des notube Stutzen-Muffen-Fitting-Systems ist die Möglichkeit des kompakten Anlagenbaus. Desweiteren wird eine größere Flexibilität bei geringerer Lagerhaltung erzielt, da sich die Anzahl der Bauteile verringt und dies bei 50% weniger Klebungen.
