Tankdurchführung Aussengewinde x Winkelschlauchtülle

Artikelnummer: PF0825
Auswahl Steuerzone / Lieferland
ab
2,05 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
B
D
DN
G
H
H1
L
L1
L2
Preis
Menge
PF0825.020.013
1/2" x 13mm
55
13(13,5/12,5)
8
1/2" (20,96mm)
56
63
30
19,5
17,5
2,05 €*
Stk:
PF0825.025.020
3/4" x 20mm
41,5
20(20,5/19,5)
15
3/4" (26,44mm)
59
81
36
20
17
2,14 €*
Stk:
PF0825.032.025
1" x 25mm
50
25(26/24,5)
18,5
1" (33,25mm)
79
87
36
24
20
2,38 €*
Stk:
PF0825.040.032
1 1/4" x 32mm
58
32(32,5/31)
24
1 1/4" (41,91mm)
83
106
55,5
25
19
4,52 €*
Stk:
PF0825.050.038
1 1/2" x 38mm
63
38(39/37,5)
30
1 1/2" (47,81mm)
92
121
45,5
23
19
4,52 €*
Stk:
PF0825.063.050
2" x 50mm
75
50(51/49)
39
2" (59,61mm)
113
148
55
25
19
5,03 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

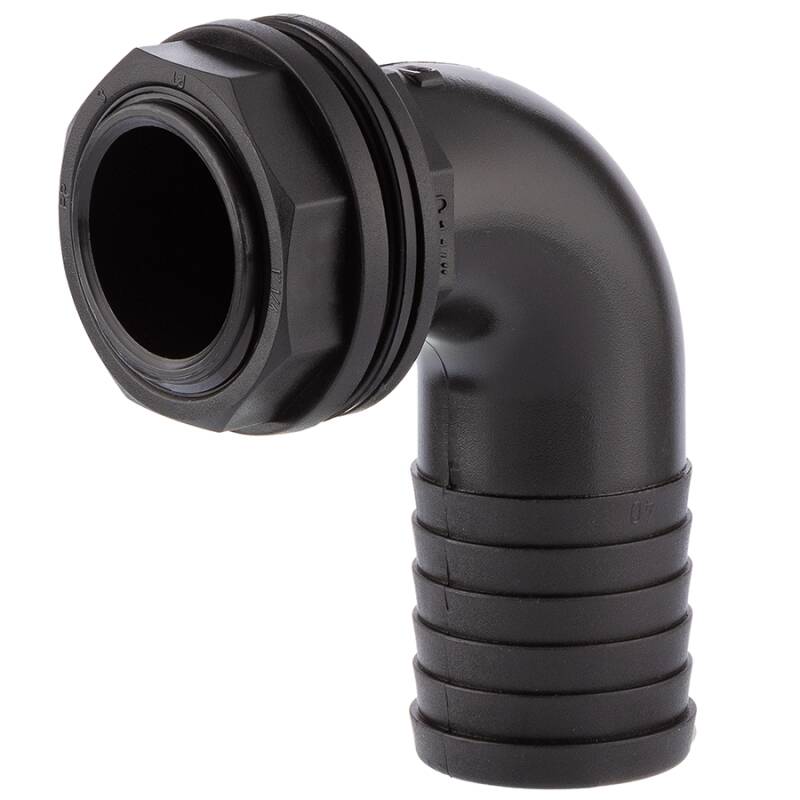

PP Tankdurchführung Aussengewinde x Winkelschlauchtülle

Anschluss:
Aussengewinde x Winkelschlauchtülle
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend
Temperatur:
0°C bis 60°C, kurzzeitig bis 80°C
Arbeitsdruck (PN):
max. 6 bar bei 20°C Medium Wasser
Material Schlauchtülle und Überwurfmutter:
PP Polypropylen faserverstärkt
Material Flachdichtung:
EPDM
Farbe:
Schwarz

Die optimale Lochbohrung


  • "mind. Bohrung" zeigt Ihnen die minimalste (optimale) Lochausschnittsgröße an.

  • Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä.. Dadurch erhalten Sie außerdem eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich der Silikonfilm mit einem Messer leicht vom Behälter trennen.<
 Gewinde  mind. Bohrung
 1/2"  21,0mm
 3/4"  26,5mm
 1"  33,5mm
 1 1/4"  42,0mm
 1 1/2"  48,0mm
 2"  60,0mm
  • keine Recyclingware
  • absolut ungiftig, geruchs- und geschmackslos
  • geeignet für den Transport von Trinkwasser, Wein, Getränke und andere nährenden Flüssigkeiten
  • beständig gegenüber anorganischen Salzen in wässrigen Lösungen, schwach organischen Säuren und Laugen, Alkohol und teilweise Ölen
  • sehr gute mechanische Eigenschaften gegenüber Waschchemikalien o.ä
  • schützt als elektrisch isolierendes Material gegen elektrochemische Korrosion und Perforation, welche durch Streuströme verursacht wird
  • Wetter-, Ozon und UV-beständig
DOWNLOADRoHS Bestätigung HTC
DOWNLOADPolypropylen PP Temperatur-/ Druckdiagramm
DOWNLOADdie Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADchemische Beständigkeit von Kunststoffen

Tankdurchführung, Fassdurchführung mit Winkelschlauchtülle

Die Tankdurchführung mit Winkelschlauchtülle 90 Grad, bestehend aus einer festen Winkelschlauchtülle 90° mit Aussengewinde sowie Flachdichtung und Kontermutter. Das Maß "G" zeigt in Klammer den Aussendurchmesser in Millimeter - das Maß "B" die Auflagefläche des Anschlags am IBC - die Differenz zwischen den beiden Maßen wird für die Fixierung am IBC Container oder am Fass benötigt. Die Tankdurchführung mit Winkelschlauchtülle ist nicht geeignet für runde Fässer bzw. der Abdichtvorgang zum Fass muß mit Silikon o.ä. unterstützt werden.
