Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowohl Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.
Beschreibung
PP Tankdurchführung Aussengewinde x Winkelschlauchtülle
Anschluss:
Aussengewinde x Winkelschlauchtülle
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend
Temperatur:
0°C bis 60°C, kurzzeitig bis 80°C
Arbeitsdruck (PN):
max. 6 bar bei 20°C Medium Wasser
Material Schlauchtülle und Überwurfmutter:
PP Polypropylen glasfaserverstärkt
Material Flachdichtung:
EPDM
Farbe:
Schwarz
Die optimale Lochbohrung
- "mind. Bohrung" zeigt Ihnen die minimalste (optimale) Lochausschnittsgröße an.
- Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä.. Dadurch erhalten Sie außerdem eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich der Silikonfilm mit einem Messer leicht vom Behälter trennen.<
| Gewinde | mind. Bohrung |
| 1/2" | 21,0mm |
| 3/4" | 26,5mm |
| 1" | 33,5mm |
| 1 1/4" | 42,0mm |
| 2" | 60,0mm |
- keine Recyclingware
- absolut ungiftig, geruchs- und geschmackslos
- geeignet für den Transport von Trinkwasser, Wein, Getränke und andere nährenden Flüssigkeiten
- beständig gegenüber anorganischen Salzen in wässrigen Lösungen, schwach organischen Säuren und Laugen, Alkohol und teilweise Ölen
- sehr gute mechanische Eigenschaften gegenüber Waschchemikalien o.ä
- schützt als elektrisch isolierendes Material gegen elektrochemische Korrosion und Perforation, welche durch Streuströme verursacht wird
- Wetter-, Ozon und UV-beständig
DOWNLOADRoHS Bestätigung HTC
DOWNLOADPolypropylen PP Temperatur-/ Druckdiagramm
DOWNLOADdie Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADchemische Beständigkeit von Kunststoffen
Tankdurchführung, Fassdurchführung mit Winkelschlauchtülle

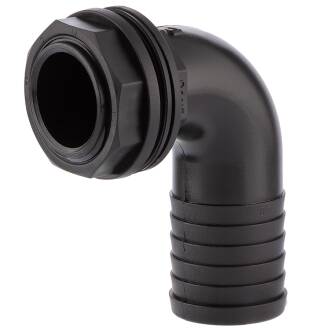

Die Tankdurchführung mit Winkelschlauchtülle 90 Grad, bestehend aus einer festen Winkelschlauchtülle 90° mit Aussengewinde sowie Flachdichtung und Kontermutter. Das Maß "G" zeigt in Klammer den Aussendurchmesser in Millimeter - das Maß "B" die Auflagefläche des Anschlags am IBC - die Differenz zwischen den beiden Maßen wird für die Fixierung am IBC Container oder am Fass benötigt. Die Tankdurchführung mit Winkelschlauchtülle ist nicht geeignet für runde Fässer bzw. der Abdichtvorgang zum Fass muß mit Silikon o.ä. unterstützt werden.Medien
