Tutte le misure sono espresse in millimetri, i pesi in grammi. Per la rappresentazione fotografica, utilizziamo un articolo di dimensioni ridotte con luce da studio. Le illustrazioni, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni utili sono definite o mostrate rinforzate o risultano dalla denominazione dell'articolo. Le altre dimensioni sono solo a scopo illustrativo. Si prega di tenerne conto in caso di uso improprio.
Descrizione

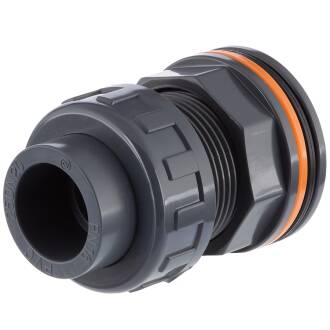

PVC-U Behälteranschluß mit Verschraubung, Klebemuffe
Behälteranschluss mit Verschraubung, Klebemuffe
- ideal im Behälter- bzw. Tankboden für die (fast) Komplettentleerung
- flacher Auslauf
- Anschluss des Rohrsystems mittels 2/3 Verschraubung mit Klebemuffe
- mit Einschränkung Nutzung des Aussengewindes z.B. zum Aufschrauben einer Schlauchtülle mit Überwurfmutter
- Rohrleitungssystem trennbar vom Behälteranschluss ohne Demontage der Tankdurchführung
| Gewinde | mind. Bohrung |
| 1/2" | 21,0mm |
| 3/4" | 26,5mm |
| 1" | 33,5mm |
| 1 1/4" | 42,0mm |
| 1 1/2" | 48,0mm |
Anschluss:
2/3 Verschraubung mit Klebemuffe
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung zum Behälter durch Flachdichtung
Gewinde Überwurfmutter:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung durch Flachdichtung
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Verarbeitungstipp: Fixieren Sie den flachen Auslauf am Boden des Behälters im Silikonbett o.ä. Dies hilft einerseits zum Ausgleich bei kleinsten Unebenheiten im Behälterboden und gleichzeitig wird hiermit eine perfekte Abdichtung erzielt. Die Überwurfmutter mit der Flachdichtung verwenden Sie von der gegenüberliegenden Seite zur Fixierung und wischen überflüssiges Silikon mit einem fusselfreiem Tuch weg. Nach der Trockenzeit des Silikons (24h) kann die Tankdurchführung mit flachem Auslauf genutzt werden.
