Portagomma filetto maschio, in acciaio inox 316

Codice articolo: EF0802
Auswahl Steuerzone / Lieferland
a partire da
0,82 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Foto prodotto
Cod. Art.
Versione
D
DN
G
L
L1
L2
SW
Prezzo
Quantità
Portagomma filetto maschio, in acciaio inox 316 1/8" x 6mm
EF0802.009.006
1/8" x 6mm
6  (6/5)
3
R 1/8" (9,73mm)
33
18
8
11
0,82 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1/8" x 8mm
EF0802.009.008
1/8" x 8mm
8  (8/6,5)
5
R 1/8" (9,73mm)
30,5
17
8
11
0,89 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1/8" x 9mm
EF0802.009.009
1/8" x 9mm
9  (9/7,5)
4,5
R 1/8" (9,73mm)
33
18
8
11
0,96 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1/4" x 6mm
EF0802.012.006
1/4" x 6mm
6  (6/5)
3
R 1/4" (13,16mm)
44
25
10
17
1,25 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1/4" x 8mm
EF0802.012.008
1/4" x 8mm
8  (9/7,5)
4,6
R 1/4" (13,16mm)
43
28
8
15
1,25 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1/4" x 9mm
EF0802.012.009
1/4" x 9mm
9  (9/7,5)
5
R 1/4" (13,16mm)
46
27
8
17
1,25 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1/4" x 10mm
EF0802.012.010
1/4" x 10mm
10  (10/8,5)
6
R 1/4" (13,16mm)
46
27
8
17
1,37 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1/4" x 13mm
EF0802.012.013
1/4" x 13mm
13  (13/11,5)
9
R 1/4" (13,16mm)
43
27
8,5
17
1,37 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 3/8" x 8mm
EF0802.016.008
3/8" x 8mm
8  (8/6,5)
4
R 3/8" (16,66mm)
48
28
11
19
1,86 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 3/8" x 9mm
EF0802.016.009
3/8" x 9mm
9  (9/7,5)
4,7
R 3/8" (16,66mm)
52
32
10
19
1,86 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 3/8" x 10mm
EF0802.016.010
3/8" x 10mm
10  (10/8,5)
4,8
R 3/8" (16,66mm)
52
32
10
19
1,86 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 3/8" x 13mm
EF0802.016.013
3/8" x 13mm
13  (13/11,5)
6
R 3/8" (16,66mm)
51,5
31
11
18
1,86 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 3/8" x 16mm
EF0802.016.016
3/8" x 16mm
16  (16/14,5)
9,2
R 3/8" (16,66mm)
52
32
11
19
1,86 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1/2" x 9mm
EF0802.020.009
1/2" x 9mm
9  (9/7,5)
5
R 1/2" (20,95mm)
55
32
13
22
2,74 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1/2" x 13mm
EF0802.020.013
1/2" x 13mm
13  (13/11,5)
7,7
R 1/2" (20,95mm)
63,5
40
13
22
2,74 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1/2" x 16mm
EF0802.020.016
1/2" x 16mm
16  (16/15)
12,5
R 1/2" (20,95mm)
49
28
13
22
2,74 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1/2" x 19mm
EF0802.020.019
1/2" x 19mm
19  (19/17,5)
14,8
R 1/2" (20,95mm)
60
37
13
22
2,82 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1/2" x 20mm
EF0802.020.020
1/2" x 20mm
20  (20/18,5)
15
R 1/2" (20,95mm)
60
37
13
22
3,39 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 3/4" x 13mm
EF0802.025.013
3/4" x 13mm
13  (13/11,5)
9
R 3/4" (26,44mm)
64
37
16
29
4,11 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 3/4" x 16mm
EF0802.025.016
3/4" x 16mm
16  (16/14,5)
12
R 3/4" (26,44mm)
66
40
15
29
4,11 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 3/4" x 19mm
EF0802.025.019
3/4" x 19mm
19  (19/17,5)
15
R 3/4" (26,44mm)
66,5
44
14
28
4,28 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 3/4" x 20mm
EF0802.025.020
3/4" x 20mm
20  (20/18,5)
15
R 3/4" (26,44mm)
66,5
44
13
28
4,53 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 3/4" x 25mm
EF0802.025.025
3/4" x 25mm
25  (25/23,5)
20
R 3/4" (26,44mm)
70
44
15
29
4,53 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1" x 19mm
EF0802.032.019
1" x 19mm
19  (19/17,5)
15,5
R 1" (33,25mm)
75,5
47
17,5
36
6,75 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1" x 20mm
EF0802.032.020
1" x 20mm
20  (20/18)
16
R 1" (33,25mm)
75
47
17
36
6,75 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1" x 25mm
EF0802.032.025
1" x 25mm
25  (25/23)
20
R 1" (33,25mm)
75
46
16
36
6,78 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1" x 32mm
EF0802.032.032
1" x 32mm
32  (32/30)
25
R 1" (33,25mm)
81
52
21
41
6,93 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1 1/4" x 25mm
EF0802.040.025
1 1/4" x 25mm
25  (25/23,5)
20
R 1 1/4" (41,91mm)
70
42
19
44
11,10 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1 1/4" x 32mm
EF0802.040.032
1 1/4" x 32mm
32  (33/31)
27,5
R 1 1/4" (41,91mm)
80
52
17
44
11,17 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1 1/4" x 38mm
EF0802.040.038
1 1/4" x 38mm
38  (38/35,5)
32
R 1 1/4" (41,91mm)
80,5
49
19
44
11,21 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1 1/4" x 40mm
EF0802.040.040
1 1/4" x 40mm
40  (40/37,5)
34
R 1 1/4" (41,91mm)
80,5
48,5
20
44
11,21 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1 1/2" x 32mm
EF0802.050.032
1 1/2" x 32mm
32  (32/30)
25
R 1 1/2" (47,81mm)
87
54
19
51
11,75 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1 1/2" x 38mm
EF0802.050.038
1 1/2" x 38mm
38  (38/36)
33
R 1 1/2" (47,91mm)
86
55
17
50
11,75 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1 1/2" x 40mm
EF0802.050.040
1 1/2" x 40mm
40  (40/38)
33
R 1 1/2" (47,81mm)
86
55
19
50
11,78 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 1 1/2" x 51mm
EF0802.050.050
1 1/2" x 51mm
51  (51/49)
40
R 1 1/2" (47,81mm)
83
55
19
53
11,89 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 2" x 51mm
EF0802.063.050
2" x 51mm
51  (52/50)
45
R 2" (59,61mm)
92,5
59
22
62
21,31 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 2" x 60mm
EF0802.063.060
2" x 60mm
60  (60/58)
51
R 2" (59,61mm)
94
59
23
62
21,49 €*
pz.:
Portagomma filetto maschio, in acciaio inox 316 2" x 63mm
EF0802.063.063
2" x 63mm
63  (63/61)
50
R 2" (59,61mm)
92
59
24
65
21,53 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

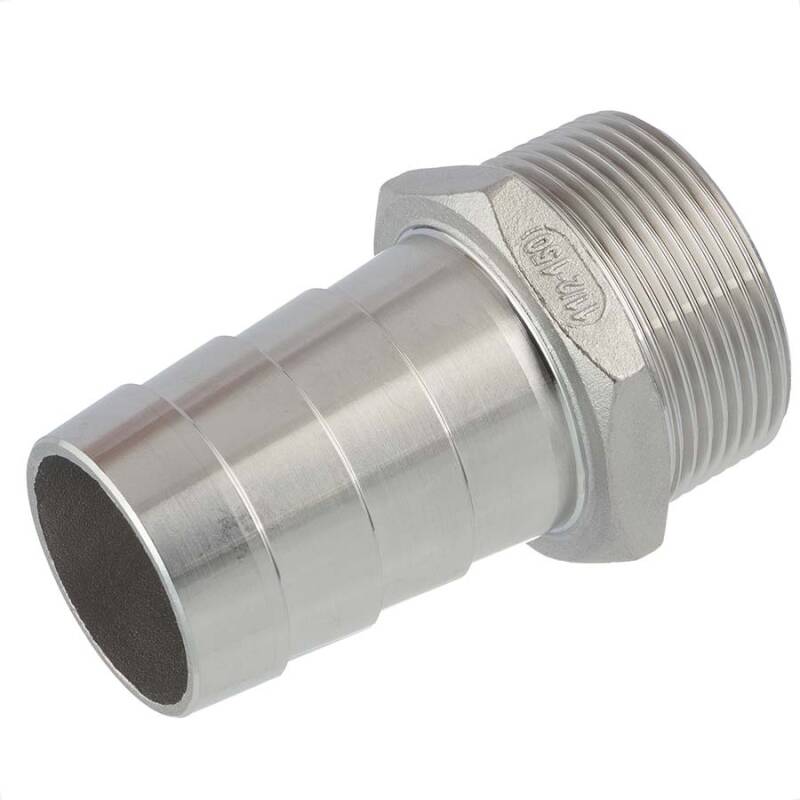

Portagomma filetto maschio, in acciaio inox AISI 316

Connessione:
Filetto maschio x ugello portagomma
Filettatura:
Filettatura BSP Whitworth conica conforme a DIN 2999 & BS21, ISO 228/1 & ISO 7/1, non autosigillante, sigillatura con stoppa, pasta sigillante o simili
Temperatura:
da -20°C a 200°C
Pressione di esercizio (PN):
20 bar
Materiale:
Acciaio inox AISI 316 (UNE EN 10213-4 / DIN 1.4408)
DIN:
Dimensioni conformi a ISO 4144, filettatura conforme a ISO 7/1 (DIN 2999 / BS 21)
Colore:
Grigio acciaio
Druck_Temperatur

Caratteristiche tecniche

  • Temperatura di lavoro da -20°C a 200°C
  • Pressione di esercizio PN 20 bar (300 psi)
  • Dimensioni e tolleranze conformi a ISO 4144
  • Filettatura Whitworth, fresata con CNC conformemente alla norma ISO 7/1 (DIN 2999 / BS21)
  • Standard di fabbricazione UNE EN 10213-4, tolleranza DIN 1.4408

Con il termine "acciaio inossidabile o inox" (secondo EN 10020) vengono indicati tutti quei tipi di acciaio legati e non legati che hanno un alto grado di purezza. Di conseguenza, ci si riferisce agli acciai il cui contenuto di zolfo e fosforo non supera il valore dello 0,025%. La lega 316 è un acciaio di qualità standard con molibdeno. Il molibdeno non solo conferisce alla lega una migliore resistenza alla corrosione rispetto all'acciaio inossidabile AISI 304, ma anche una maggiore resistenza alla corrosione di superfici e fessure se a contatto con sostanze contenenti cloro. La struttura austenitica conferisce un alto grado di tenacità a questa lega (anche a temperature molto basse), elevata resistenza allo scorrimento, alla rottura e tenuta alla trazione a temperature elevate. La lega è appunto nota con il nome di acciaio inox.


Secondo il foglio di lavoro DVGW W541 (requisiti per i tubi in acciaio inossidabile per l'installazione di acqua potabile domestica), l'acciaio 1.4401 è comunemente usato per installazioni di acqua potabile. Grazie alle proprietà particolari del materiale, questi raccordi vengono spesso utilizzati nelle regioni costiere. A differenza dei raccordi in acciaio AISI 304 che iniziano ad arrugginire a contatto con l'elevato contenuto di sale nell'aria, i raccordi in acciaio inox AISI 316 resistono alle intemperie. Inoltre, la loro resistenza agli acidi li rende adatti all'uso nell'industria chimica, alimentare, petrolchimica e del gas naturale. Possono anche essere utilizzati in ambienti corrosivi e temperature estreme, come ad esempio nella tecnologia dei fluidi, caldaie, condensatori, scambiatori di calore e reattori.
