PVC-U Winkel 90° 2fach Klebemuffe x Gewindeabgang verstärkt

Artikelnummer: AF0417
Auswahl Steuerzone / Lieferland
ab
4,21 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
A
B
C
D
E
F
Preis
Menge
AF0417.050.020
50mm x 1/2"
50
61
31
1/2" (20,96mm)
88
100
4,21 €*
Stk.:
AF0417.050.025
50mm x 3/4"
50
61
31
3/4" (26,44mm)
88
100
4,89 €*
Stk.:
AF0417.063.020
63mm x 1/2"
63
76
38
1/2" (20,96mm)
109
120
5,37 €*
Stk.:
AF0417.063.025
63mm x 3/4"
63
76
38
3/4" (26,44mm)
109
120
6,16 €*
Stk.:
AF0417.075.020
75mm x 1/2"
75
91
45
1/2" (20,96mm)
131
147
9,40 €*
Stk.:
AF0417.075.025
75mm x 3/4"
75
91
45
3/4" (26,44mm)
131
146
9,67 €*
Stk.:
AF0417.090.032
90mm x 1"
90
108
51
1" (33,25mm)
151
178
15,85 €*
Stk.:
AF0417.090.025
90mm x 3/4"
90
108
51
3/4" (26,44mm)
151
178
14,14 €*
Stk.:
AF0417.110.032
110mm x 1"
110
131
61
1" (33,25mm)
184
206
26,31 €*
Stk.:
AF0417.125.032
125mm x 1"
125
143
63
1" (33,25mm)
210
234
37,59 €*
Stk.:
AF0417.125.063
125mm x 2"
125
143
69
2" (59,61mm)
210
234
36,59 €*
Stk.:
AF0417.160.063
160mm x 2"
160
182
86
2" (59,61mm)
265
297
71,58 €*
Stk.:
AF0417.200.063
200mm x 2"
200
225
106
2" (59,61mm)
320
340
92,76 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

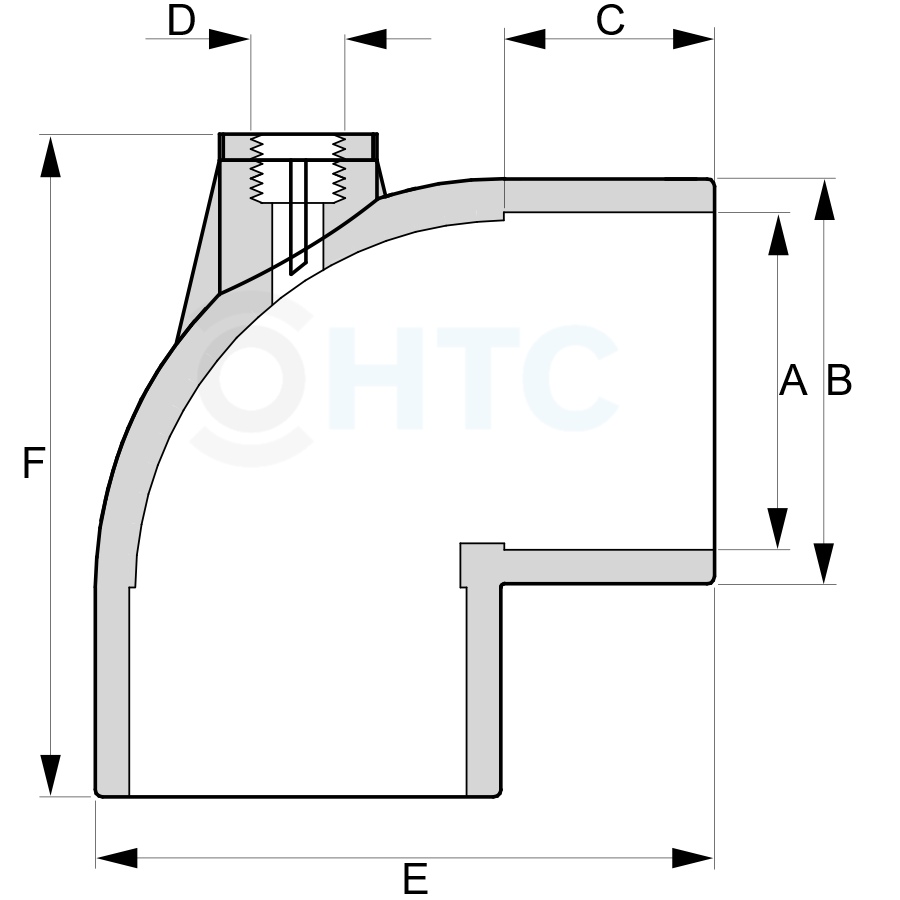

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

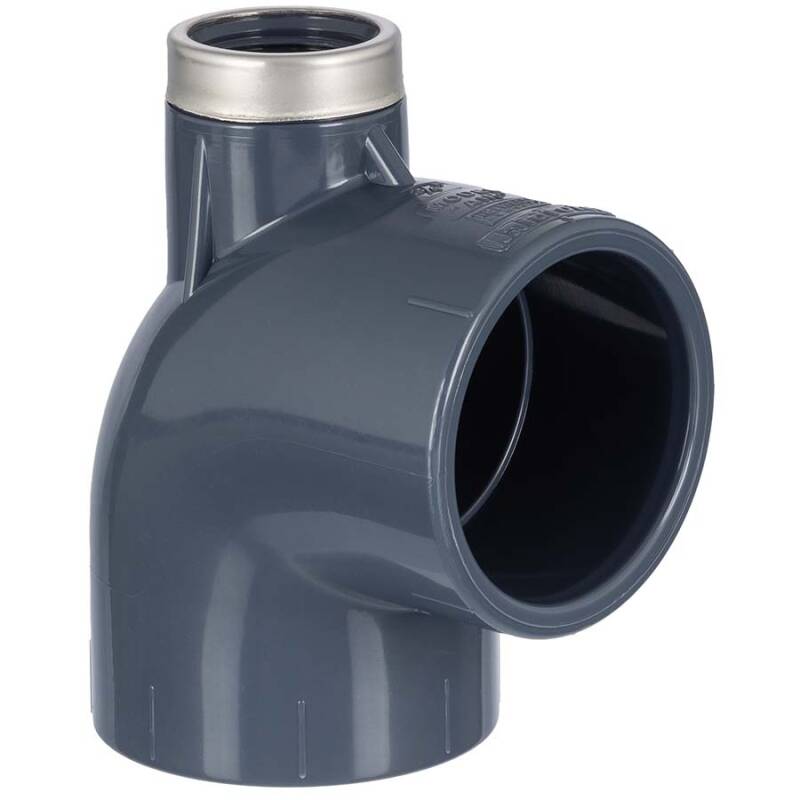

PVC-U Winkel 90° 2fach Klebemuffe x Gewindeabgang verstärkt

Anschluss:
2fach Klebemuffe x Innengewinde verstärkt
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
50mm - 125mm max. PN 16 bar bei 20°C Medium Wasser, ab 160mm max. PN 10 bar
Material:
PVC-U
Farbe:
Grau
Gewindemuffe

Gewindeabgang, Innengewinde verstärkt


Der Verstärkungsring kompensiert den auf das Gewinde einwirkenden Druck und verhindert eine Beschädigung oder Aufplatzen der Gewindemuffe. Die verstärkte Gewindemuffe kann für höhere Druckstufen bis max. 16 bar eingesetzt werden.

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
