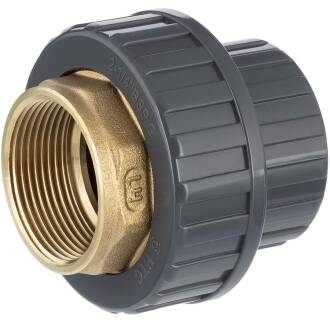

PVC-U Verschraubung Klebemuffe x Messing Innengewinde

Artikelnummer: AF0610
Auswahl Steuerzone / Lieferland
ab
4,43 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
A
B
C
D
E
G
G1
S
Preis
Menge
AF0610.020.020
20mm x 1/2"
44,5
16
17
20
43
1/2" (20,96mm)
1" (33,25mm)
25
4,43 €*
Stk.:
AF0610.025.025
25mm x 3/4"
50
16
20
25
53
3/4" (26,44mm)
1 1/4" (41,91mm)
31
6,82 €*
Stk.:
AF0610.032.032
32mm x 1"
54
18,5
22
32
57
1" (33,25mm)
1 1/2" (47,81mm)
37
8,72 €*
Stk.:
AF0610.040.040
40mm x 1 1/4"
63
20
26
40
72
1 1/4" (41,91mm)
2" (59,61mm)
48
14,32 €*
Stk.:
AF0610.050.050
50mm x 1 1/2"
73
22
31
50
81
1 1/2" (47,81mm)
2 1/4" (65,27mm)
54
18,45 €*
Stk.:
AF0610.063.063
63mm x 2"
82
25
38
63
98
2" (59,61mm)
2 3/4" (81,53mm)
67
26,53 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Übergangs-Verschraubung auf Messing Innengewinde

Die Verbindung zwischen den Welten - Professionelle, passgenaue, trennbare Anbindung von PVC-U auf Messing.

Anschluss:
Klebemuffe x Messing Innengewinde incl. innenliegend O-Ring
O-Ring:
NBR
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U, Einlegeteil Messing
Farbe:
Grau, Einlegeteil Messing

Ersatzteile Verschraubung AF0610

AF0600.SKM Basisteil Subject für Verschraubung

Ersatzteil Basisteil
AF0600.COA Überwurfmutter für Verschraubung

Ersatzteil Überwurfmutter
AF0600.EKM Einlegeteil Klebemuffe für Verschraubung

Einlegeteil Klebemuffe
AF0600.NBR O-Ring NBR für Verschraubung

O-Ring NBR
AF0600.EPDM O-Ring NBR für Verschraubung

O-Ring EPDM
AF0600.FPM O-Ring FPM für Verschraubung

O-Ring FPM (Viton)
Schweißstutzen für Verschraubung HTC

PE100 Schweißstutzen
Deckel für Verschraubung Gewinde

Verschlusskappe
Einlegeteil Messing Innengewinde

Einlegeteil ME Innengewinde
DOWNLOADRoHS Bestätigung HTC
DOWNLOADREACH Zusatz Messing HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

Angaben zur Produktsicherheit:

Hersteller:
Ningbo Liqu Technology Co., LTD
Add:5-1,Building No.7, Jin Yuanidustrial Zone, Xinpu Town,
315322 Cixi City Province, ZhejiangProvince, CN

Kontakt:
E-Mail: NBLQ@ht-connect.de

Verantwortliche Person:
HT CONNECT GmbH & Co. KG
Norisstraße 4
91257 Pegnitz

Kontakt:
E-Mail: info@ht-connect.de


   Medien

Es stehen aktuell keine Mediendateien zur Verfügung.

PVC-U Verschraubung Klebemuffe x Messing Einlegeteil Innengewinde

Die PVC-U Übergangsverschraubung von PVC-U auf Messing Innengewinde zur Anbindung auf Messingaussengewinde. Die Überwurfmutter sowie das Gegenstück mit Klebemuffe sind aus PVC-U gefertigt, Das Einlegeteil mit Innengewinde ist aus Messing gefertigt. Das Edelstahlgewinde ermöglicht eine Verbindung zu Metallgewinde. Die Verschraubung dichtet mit einem teilversenktem EPDM-O-Ring ab.

Der Leistungsunterschied: Das Messinggewinde ist nicht in PVC-U gegossen, sondern das Einlegeteil ist komplett aus Messing. Hierdurch kann die Abdichtung ohne Einschränkungen z.B. mit Hanf erfolgen, da eine Dehnung keinerlei negativen Auswirkungen auf den umschließenden PVC-U Körper hat.

Der Leistungsunterschied: Das Gewinde der Überwurfmutter ist ein Zollgewinde und ist kompatibel zu anderen Gewindefittings mit einem BSP Whitworth-Gewinde. Wird die Verschraubung mit einem O-Ring aus FPM (Viton) ausgestattet, ist die Verschraubung auch zum Transport von Ölen geeignet.

Messing-Verschraubung Innengewinde auf PVC-U Klebemuffe sind nicht für Salzwasser oder Chlor geeignet. Hierfür bieten wir Ihnen in unserem Webshop PVC-Welt.de die Verschraubung mit Edelstahl V4A Einlegeteil an.

Metallgewinde können ebenso wie Kunststofffittings mit PTFE (Teflon)-Gewindedichtband oder Gewinde Dichtfaden abgedichtet werden, entgegen den Kunststofffittings aber ebenso mit quellendem Dichtmaterial Hanf oder Flachs in Kombination mit Gewindedichtpaste.

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial
