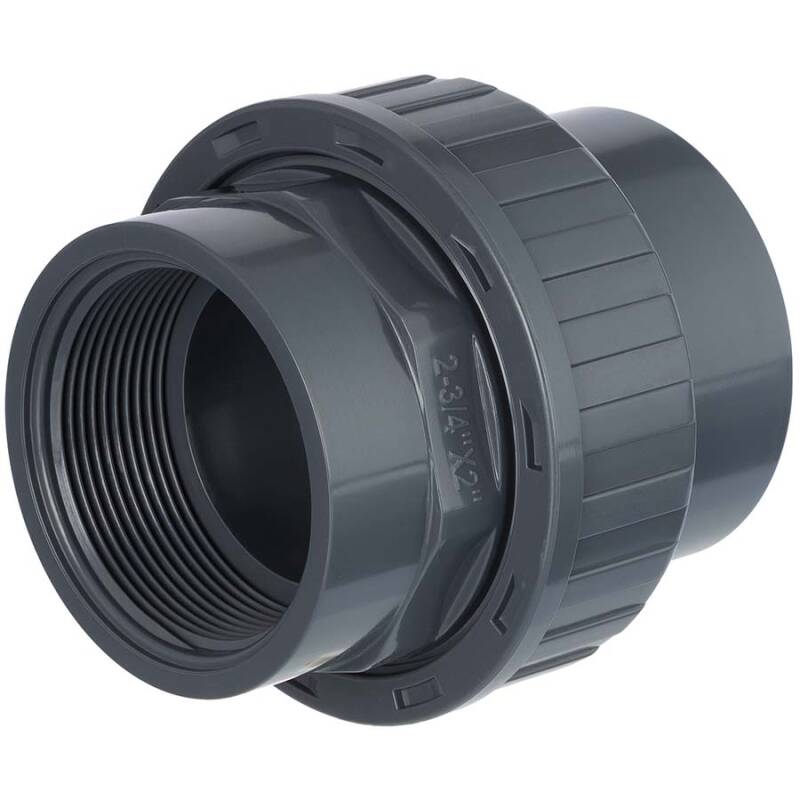

PVC-U Verschraubung, Klebemuffe x Innengewinde

Artikelnummer: AF0602
Auswahl Steuerzone / Lieferland
ab
1,25 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Produktbild
Artikel-Nr.
Variante
B
D
DN
G
G1
L
L1
L2
Preis
Menge
PVC-U Verschraubung, Klebemuffe x Innengewinde 16mm x 3/8"
AF0602.016.016
16mm x 3/8"
35
16
10
3/8" (16,66mm)
3/4" (16,66mm)
42,5
14
13
1,29 €*
Stk:
PVC-U Verschraubung, Klebemuffe x Innengewinde 20mm x 1/2"
AF0602.032.020
20mm x 1/2"
43
20
15
1/2" (20,96mm)
G 1" (33,25mm)
52,5
18,5
17
1,25 €*
Stk:
PVC-U Verschraubung, Klebemuffe x Innengewinde 25mm x 3/4"
AF0602.040.025
25mm x 3/4"
53
25
20
3/4" (26,44mm)
G 1 1/4" (41,91mm)
61,5
18
18,5
1,48 €*
Stk:
PVC-U Verschraubung, Klebemuffe x Innengewinde 32mm x 1"
AF0602.050.032
32mm x 1"
60,5
32
25
1" (33,25mm)
G 1 1/2" (47,81mm)
70
21
22,5
2,25 €*
Stk:
PVC-U Verschraubung, Klebemuffe x Innengewinde 40mm x 1 1/4"
AF0602.063.040
40mm x 1 1/4"
72
40
32
1 1/4" (41,91mm)
2" (59,61mm)
81
22,5
27
2,76 €*
Stk:
PVC-U Verschraubung, Klebemuffe x Innengewinde 50mm x 1 1/2"
AF0602.050.050
50mm x 1 1/2"
83
50
1 1/2" (47,81mm)
---
78
36
35
3,88 €*
Stk:
PVC-U Verschraubung, Klebemuffe x Innengewinde 63mm x 2"
AF0602.081.063
63mm x 2"
98
63
50
2" (59,61mm)
G 2 3/4" (81,50mm)
99,5
26,5
38
5,77 €*
Stk:
PVC-U Verschraubung, Klebemuffe x Innengewinde 75mm x 2 1/2"
AF0602.075.075
75mm x 2 1/2"
118
75
2 1/2" (75,18mm)
---
103,5
42
42
9,84 €*
PVC-U Verschraubung, Klebemuffe x Innengewinde 90mm x 3"
AF0602.090.090
90mm x 3"
136
90
3" (87,88mm)
---
122,5
51
45
16,59 €*
Stk:
PVC-U Verschraubung, Klebemuffe x Innengewinde 110mm x 4"
AF0602.110.110
110mm x 4"
177
110
4" (113,03mm)
---
150
57
57
28,19 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Verschraubung, Klebemuffe x Innengewinde

Anschluss:
Klebemuffe x Innengewinde
Gewinde:
BSP Rohrgewinde ISO 228-1, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
O-Ring:
NBR
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Dichtung O-Ring:
NBR, Farbe Schwarz
Einsatzbereich:


Wichtig: Das Gewinde der Überwurfmutter - außer es liegt ein Maß unter G1 vor - ist nicht mit anderen Gewindefittings kombinierbar und ausschließlich für diese Verschraubung vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


Ersatzteile Verschraubung AF0602

AF0600.SIG Basisteil Subject für Verschraubung Innengewinde

Ersatzteil Basisteil Innengewinde
AF0600.COA Überwurfmutter für Verschraubung

Ersatzteil Überwurfmutter
AF0600.EKM Einlegeteil Klebemuffe für Verschraubung

Einlegeteil Klebemuffe
AF0600.NBR O-Ring NBR für Verschraubung

O-Ring NBR
AF0600.EPDM O-Ring NBR für Verschraubung

O-Ring EPDM
AF0600.FPM O-Ring FPM für Verschraubung

O-Ring FPM (Viton)
Deckel für Verschraubung Gewinde

Verschlusskappe
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

Anbieterkennzeichnung

HTC Logo ist eine europaweit geschützte, eingetragene Marke der HT CONNECT GmbH & Co. KG

HT CONNECT GmbH & Co. KG
Norisstraße 4
91257 Pegnitz
E-Mail: info@ht-connect.de

   Medien

AF0602.032.020

20mm x 1/2" - step-file

AF0602.032.020

AF0602.040.025

25mm x 1/2" - step-file

AF0602.040.025

AF0602.050.032

32mm x 1" - step-file

AF0602.050.032

AF0602.063.040

40mm x 1 1/4" - step-file

AF0602.063.040

AF0602.068.050

50mm x 1 1/2" - step-file

AF0602.068.050

AF0602.081.063

63mm x 2" - step-file

AF0602.081.063

PVC-U Verschraubung, Klebemuffe x Innengewinde

Die Verschraubung aus Hart-PVC besitzt eine einseitige Klebemuffe und ein einseitiges Innengewinde. Hiermit kann eine lösbare Verbindung zu einem Aussengewinde hergestellt werden oder auch ein Anschluss von Aussengewinde zu einem klebbarem PVC-U Rohrsystem. Die maximale Druckbelastung ist auf Grund des Gewindeanschlusses auf PN 10 bar bei 20°C Medium Wasser limitiert.

Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (Whitworth-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.

Damit Klarheit herrscht ...: das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial

Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunststoffgewinden

Umfassende Anschlussvarianten:

PVC Verschraubung - zum Kleben und Verschrauben. PVC-Verschraubung/Kupplung mit Anschluss Klebemuffe und Anschluss Innengewinde, ideal für Industrie, Handwerk, Pool, Teich, Aquarium hier in unserem Webshop PVC-Welt.de kaufen.
