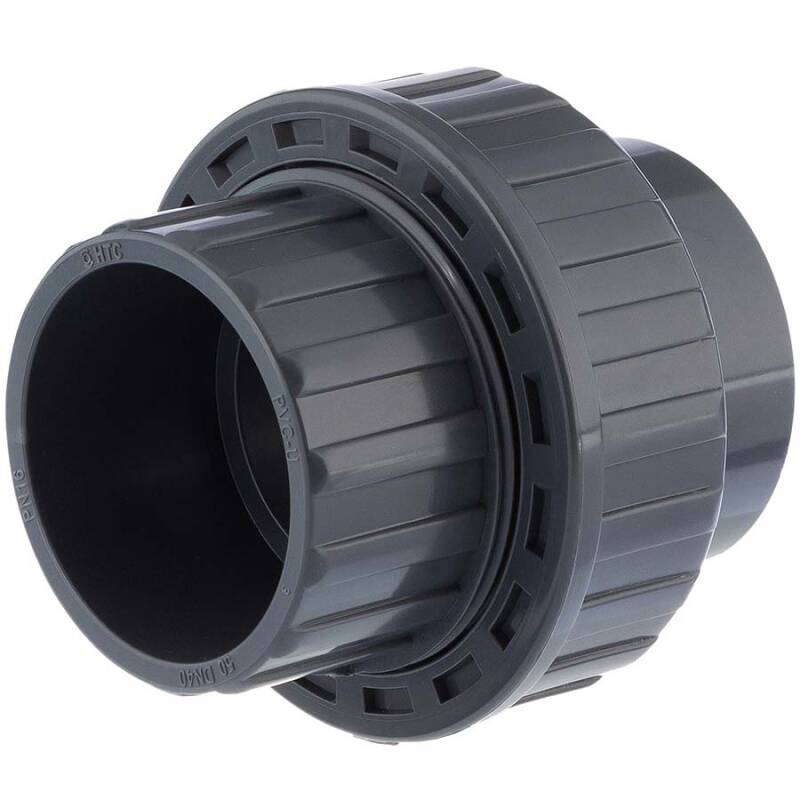

PVC-U Verschraubung 2fach Klebemuffe FPM

Artikelnummer: AF0615
Auswahl Steuerzone / Lieferland
ab
4,37 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
A
B
D
DN
F
G
Preis
Menge
AF0615.032.020
20 x 20mm
45
41
20
15
16
1" (33,25mm)
4,37 €*
Stk:
AF0615.040.025
25 x 25mm
51
52
25
20
19
1 1/4" (41,91mm)
4,89 €*
Stk:
AF0615.050.032
32 x 32mm
57
60
32
25
21
1 1/2" (47,81mm)
5,57 €*
Stk:
AF0615.063.040
40 x 40mm
75
72
40
32
26
2" (59,61mm)
6,82 €*
Stk:
AF0615.068.050
50 x 50mm
82
80
50
40
31
2 1/4" (65,27mm)
8,04 €*
Stk:
AF0615.081.063
63 x 63mm
93
98
63
50
38
2 3/4" (81,53mm)
9,39 €*
Stk:
AF0615.100.075
75 x 75mm
102
119
75
65
43
3 1/2" (100,33mm)
17,26 €*
Stk:
AF0615.113.090
90 x 90mm
121
136
90
80
51
4" (113,03mm)
23,90 €*
Stk:
AF0615.138.110
110 x 110mm
145
160
110
100
61
5" (138,43mm)
44,24 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Verschraubung, 2fach Klebemuffe FPM (Viton) O-Ring

Anschluss:
2fach Klebemuffe incl. innenliegend O-Ring
Material:
PVC-U
O-Ring:
FPM (Viton), Farbe Braun
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C, ab 75mm max. 10 bar Medium Wasser
Farbe:
Grau
Dichtung O-Ring:
FPM (Viton), Farbe Braun

Ersatzteile Verschraubung AF0615

AF0600.SKM Basisteil Subject für Verschraubung

Ersatzteil Basisteil
AF0600.COA Überwurfmutter für Verschraubung

Ersatzteil Überwurfmutter
AF0600.EKM Einlegeteil Klebemuffe für Verschraubung

Einlegeteil Klebemuffe
AF0600.NBR O-Ring NBR für Verschraubung

O-Ring NBR
AF0600.EPDM O-Ring NBR für Verschraubung

O-Ring EPDM
AF0600.FPM O-Ring FPM für Verschraubung

O-Ring FPM (Viton)
Deckel für Verschraubung Gewinde

Verschlusskappe
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
