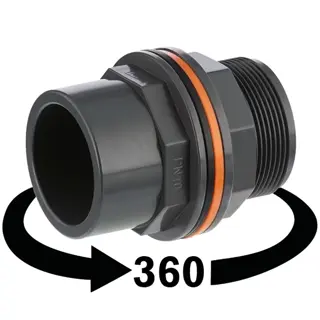

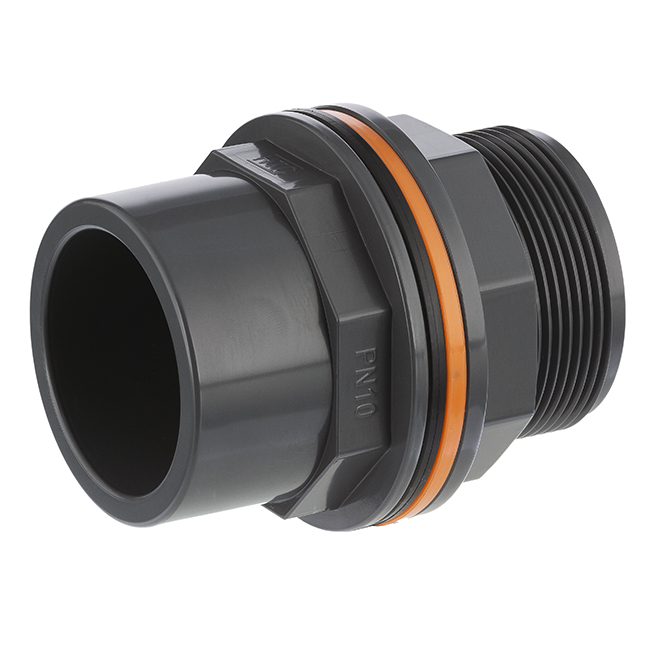

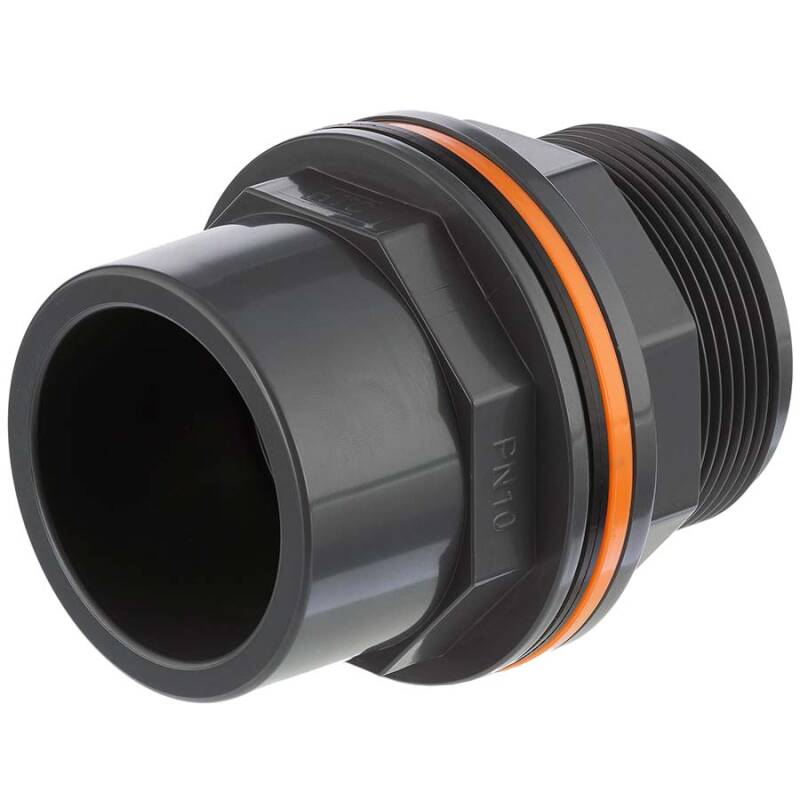

PVC-U Tankdurchführung Klebemuffe/-stutzen x Klebemuffe/Aussengewinde

Artikelnummer: AF0821
Auswahl Steuerzone / Lieferland
ab
3,78 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

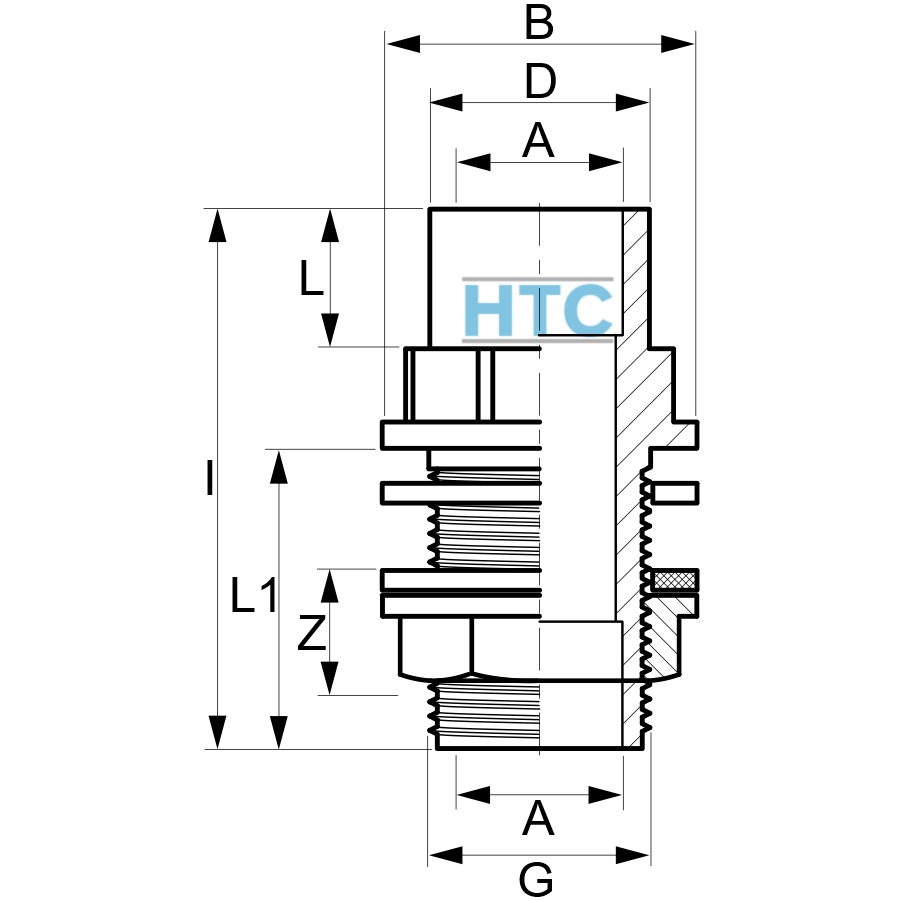

Produktbild
Artikel-Nr.
Variante
A
B
D
G
I
L
L1
Z
Preis
Menge
PVC-U Tankdurchführung Klebemuffe/-stutzen x Klebemuffe/AG 16/20mm x 16mm/1/2"
AF0821.016.020
16/20 x 16mm, 1/2"
16
32
20
1/2" (20,96mm)
61
17
32
17
3,78 €*
Stk:

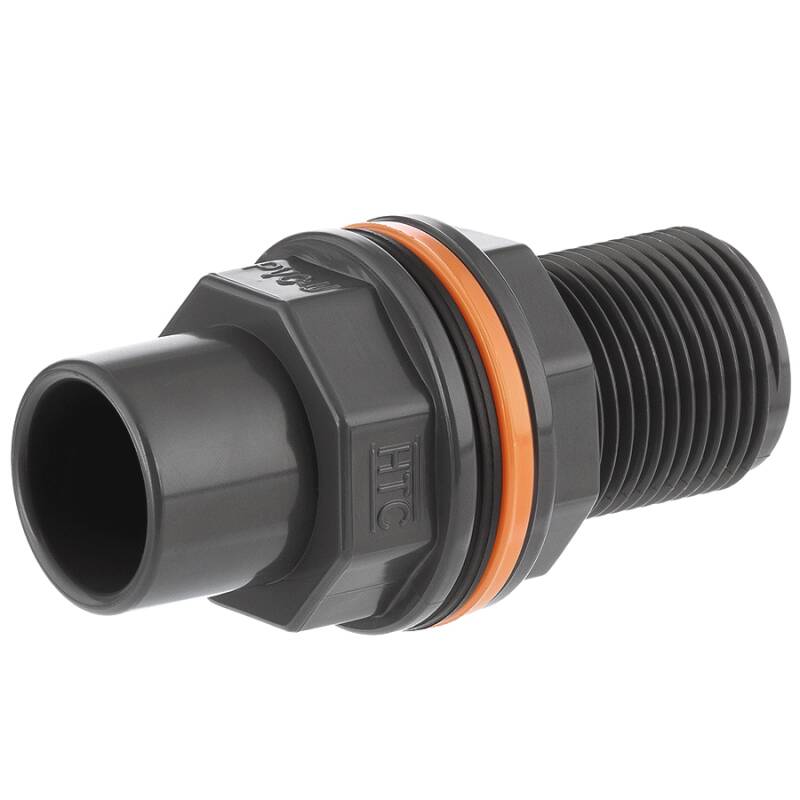

PVC-U Tankdurchführung Klebemuffe/-stutzen x Klebemuffe/AG 20/25mm x 20mm/3/4"
AF0821.020.025
20/25 x 20mm, 3/4"
20
39,5
25
3/4" (26,44mm)
76
18
42
13,5
4,43 €*
Stk:

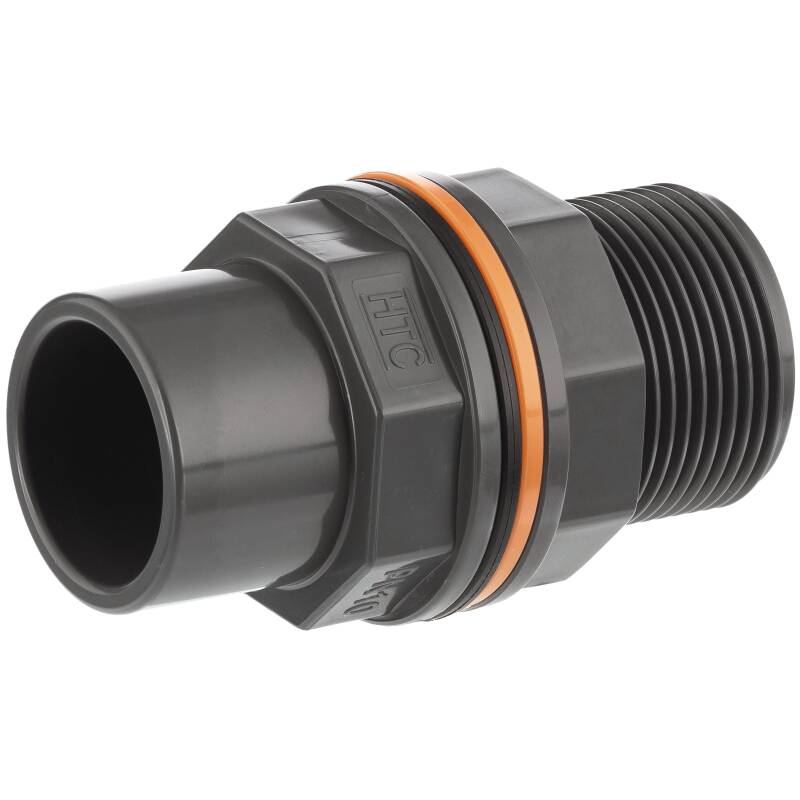

PVC-U Tankdurchführung Klebemuffe/-stutzen x Klebemuffe/AG 25/32mm x 25mm/1"
AF0821.025.032
25/32 x 25mm, 1"
25
46
32
1" (33,25mm)
81,5
22,5
44,5
21
4,80 €*
Stk:
PVC-U Tankdurchführung Klebemuffe/-stutzen x Klebemuffe/AG 32/40mm x 32mm/1 1/4"
AF0821.032.040
32/40 x 32mm, 1 1/4"
32
55
40
1 1/4" (41,91mm)
92
26
48
20
5,25 €*
Stk:

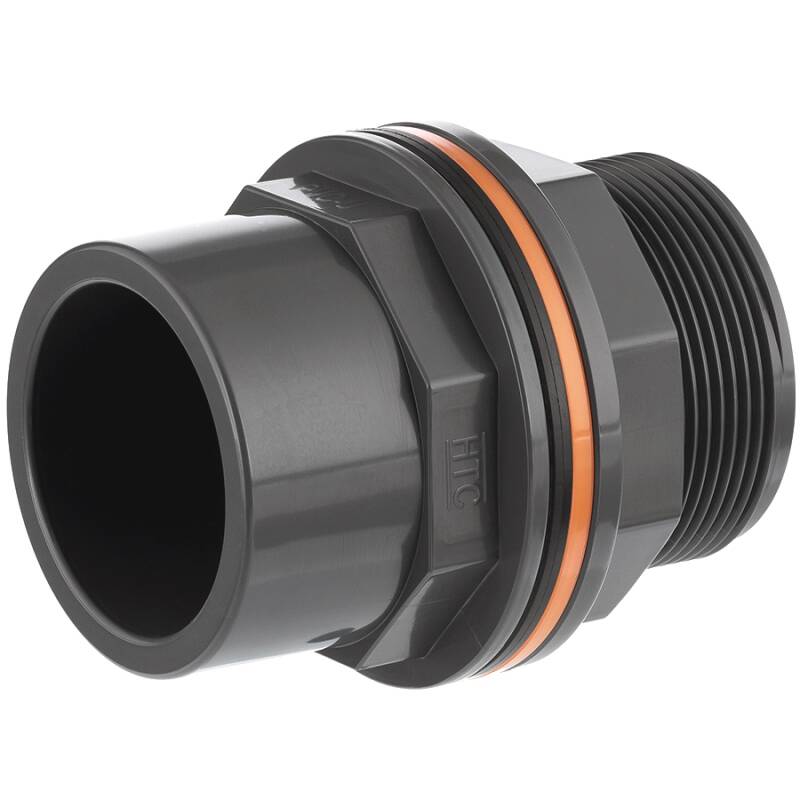

PVC-U Tankdurchführung Klebemuffe/-stutzen x Klebemuffe/AG 40/50mm x 40mm/1 3/4"
AF0821.040.055
40/50 x 40mm, 1 3/4"
40
72
50
1 3/4"
97,5
31
47
26
8,38 €*
Stk:

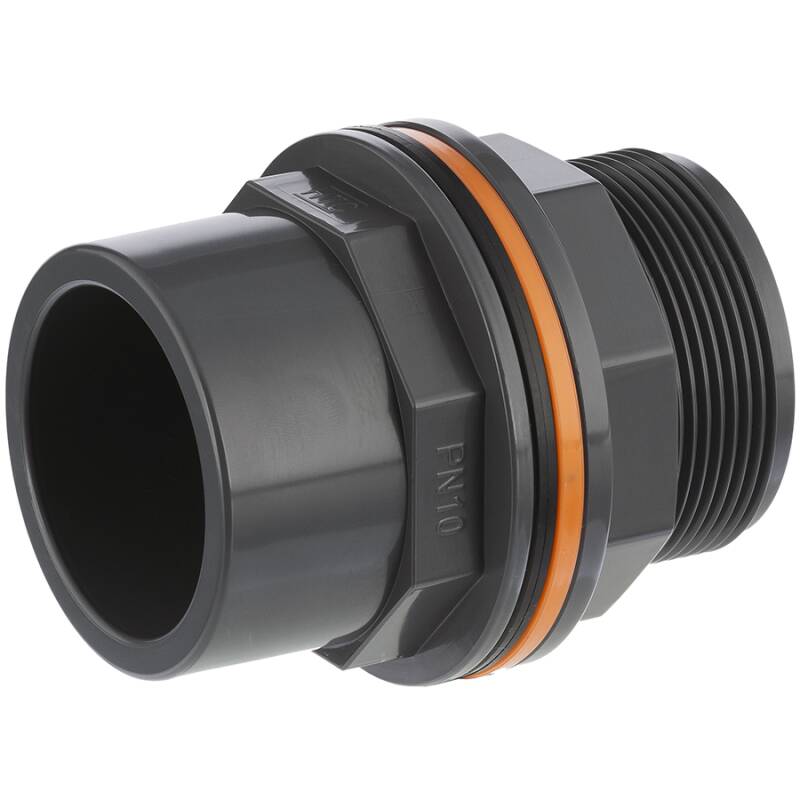

PVC-U Tankdurchführung Klebemuffe/-stutzen x Klebemuffe/AG 50/63mm x 50mm/2"
AF0821.050.063
50/63 x 50mm, 2"
50
80
63
2" (59,61mm)
97
30
50
24
9,94 €*
Stk:
PVC-U Tankdurchführung Klebemuffe/-stutzen x Klebemuffe/AG 63/75mm x 63mm/2 1/2"
AF0821.063.075
63/75 x 63mm, 2 1/2"
63
93
75
2 1/2" (75,18mm)
116
45
50,5
28
15,14 €*
Stk:
PVC-U Tankdurchführung Klebemuffe/-stutzen x Klebemuffe/AG 75/90mm x 75mm/3"
AF0821.075.090
75/90 x 75mm, 3"
75
112
90
3" (87,88mm)
133
50
56
31
50,81 €*
Stk:

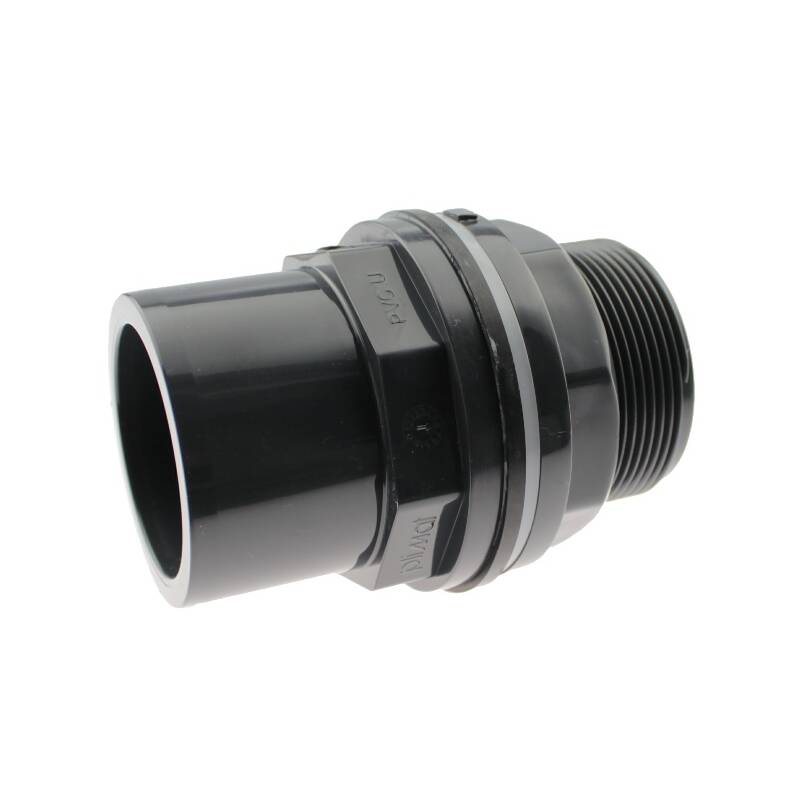

PVC-U Tankdurchführung Klebemuffe/-stutzen x Klebemuffe/AG 90/110mm x 90mm, M113
AF0821.090.110
90/110 x 90mm, M113
90
139
110
M113
155
60
60
37
69,88 €*
Stk:
PVC-U Tankdurchführung Klebemuffe/-stutzen x Klebemuffe/AG 110/125mm x 110mm, M133
AF0821.110.133
110/125 x 110mm, M133
110
169
125
M133
171
68
64
40
85,09 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Tankdurchführung Klebemuffe/-stutzen x Klebemuffe

Anschluss:
Klebemuffe/-stutzen x Klebemuffe/Aussengewinde
Aussengewinde:
nutzbar in Abhängigkeit von Tankwandstärke (max. Mat.)
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Dichtung:
inklusive Flachdichtung EPDM und Gleitring PP (Weiß oder Orange)

Die optimale Lochbohrung


  • "mind. Bohrung" zeigt Ihnen die minimalste (optimale) Lochausschnittsgröße an.


  • Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä.. Dadurch erhalten Sie außerdem eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich der Silikonfilm mit einem Messer leicht vom Behälter trennen.<



  • Die PVC Tankdurchführung Tank Connector mit beidseitiger Klebemuffe kann an der Wand und auch als Bodenablauf genutzt werden.

 Gewinde  mind. Bohrung
 1/2"  21,0mm
 3/4"  26,5mm
 1"  33,5mm
 1 1/4"  42,0mm
 1 3/4"  53,5mm
 2 1/2"  75,5mm
 2"  60,0mm
 3"  88,0mm
 4"  113,5mm

Ersatzteile Tankdurchführung AF0821

Flachdichtung Tankdurchführung

Flachdichtung Tankdurchführung
PE Gleitring Tankdurchführung

PE Gleitring
PVC Kontermutter Gegenmutter

Kontermutter Gegenmutter
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
