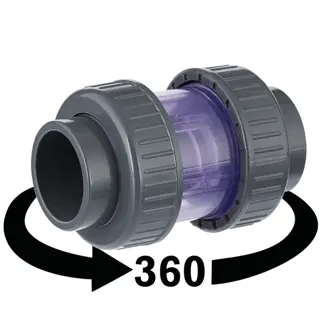

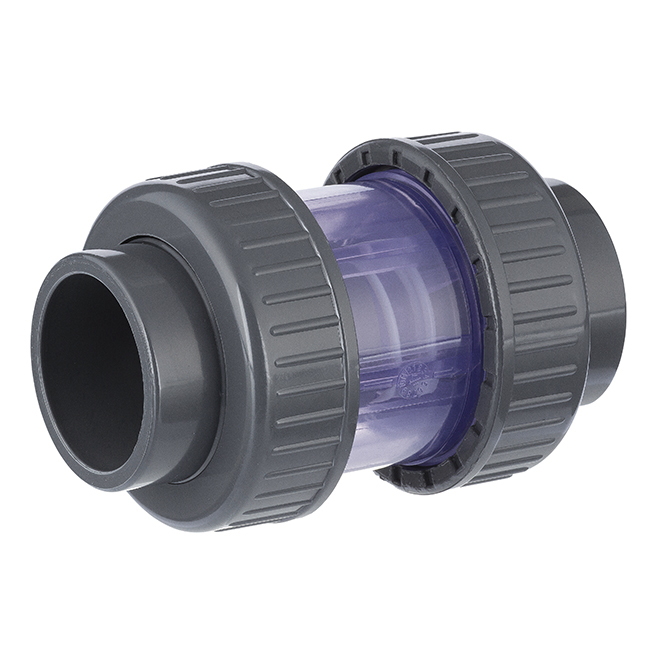

PVC-U Rückschlagventil transparent Feder PTFE ummantelt 2fach Überwurf Klebemuffe

Artikelnummer: AK0821
Auswahl Steuerzone / Lieferland
ab
14,42 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar

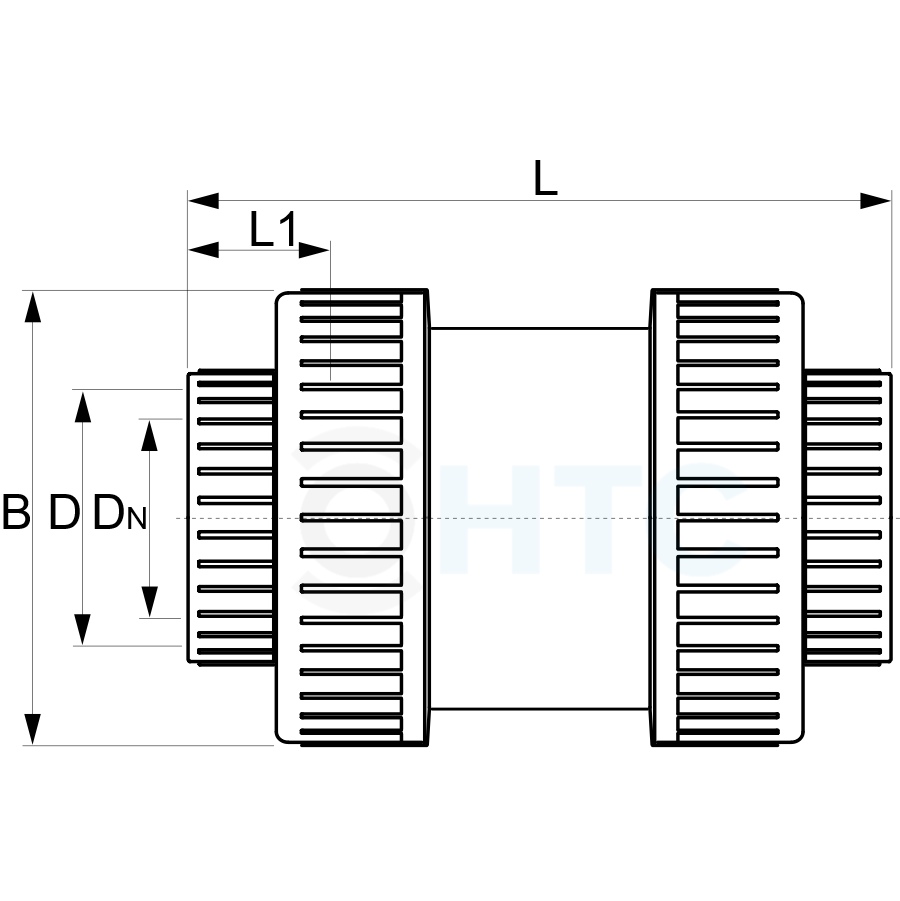

   Varianten

Artikel-Nr.
Variante
B
D
DN
L
L1
Preis
Menge
AK0821.000.020
20mm
54,5
20
15
82,5
16
14,42 €*
Stk.:
AK0821.000.025
25m
59
25
20
93,5
19
17,04 €*
Stk.:
AK0821.000.032
32mm
67
32
25
117
22
19,71 €*
Stk.:
AK0821.000.040
40mm
79,5
40
32
122
26
27,99 €*
AK0821.000.050
50mm
98
50
40
150
32
33,12 €*
Stk.:
AK0821.000.063
63mm
118
63
50
173
38
50,41 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Rückschlagventil transparent 2fach Überwurf 2fach Klebemuffe

Edelstahlfeder PTFE Teflon ummantelt

Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ring:
EPDM
Feder:
Edelstahl AISI 304 PTFE Teflon ummantelt
Salzwasserpool, korrosive Medien
Farbe:
Grau - transparenter Körper

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


Tipp: Verbauen Sie ein Rückschlagventil nicht direkt hinter der Pumpe oder Abzweigen, da ansonsten Verwirblungen aus der Pumpe zu erhöhten Geräuschbildung im Ventil führen können. Abstand nach Pumpe oder Abzweig mind. 5x Leitungsquerschnitt. Entfernen Sie nach Möglichkeit eingeschlossene Luft vor dem Rückschlagventil, da sich diese im Ventil sammeln kann und auch dadurch eine erhöhte Geräuschentwicklung sowie eine Verwirbelung des Volumenstroms entsteht.


Rückschlagventil 2fach Überwurf Klebemuffe

Druckverlustkurve

PVC-U Rückschlagventil Druckverlustkurve

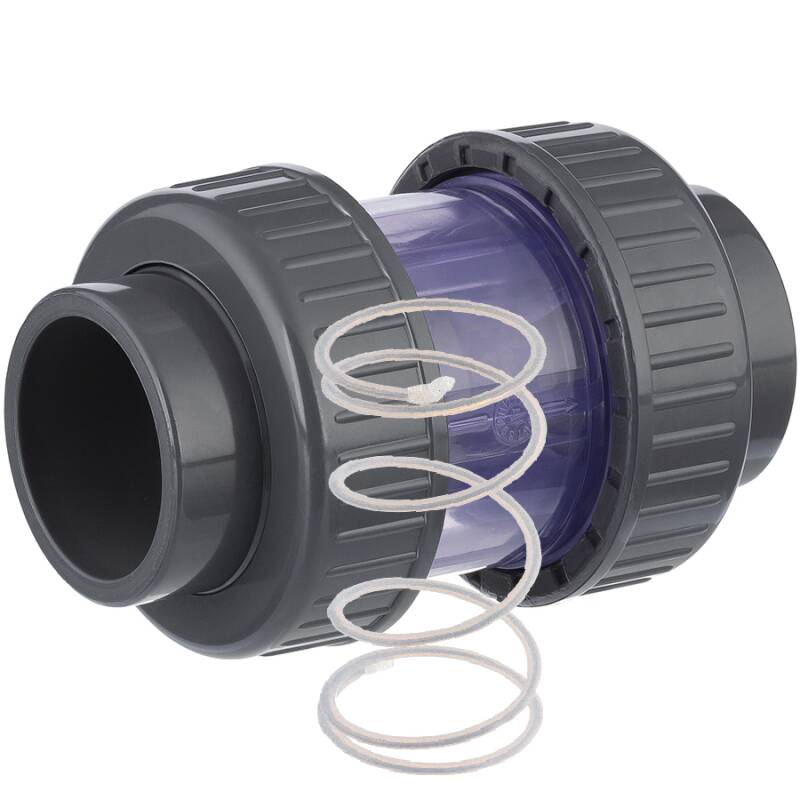

Edelstahlfeder PTFE (Teflon) ummantelt


Die Ummantelung der Edelstahlfeder mit PTFE (Teflon) ermöglicht den Einsatz des Rückschlagventils bei korrodierenden Flüssigkeiten, Salzwasseraquarien oder Salzwasserpools

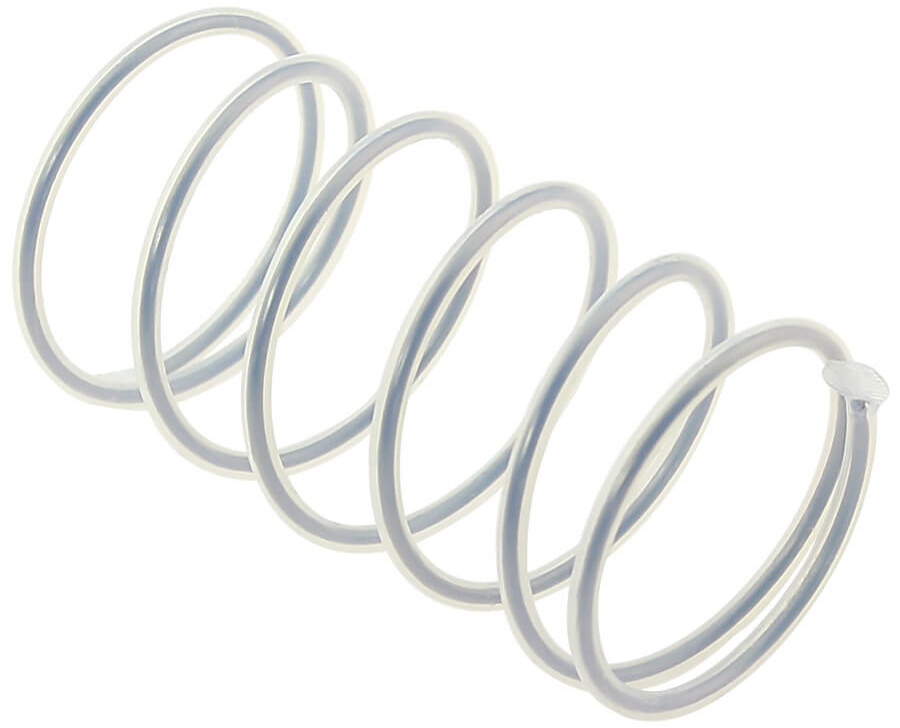

AK0811 Feder PTFE Teflonummantelt

Ersatzteile Rückschlagventil HTC Serie AK0821

AE0100 Einlegeteil Klebemuffe

Einlegeteil Klebemuffe
AE0101 Einlegeteil Innengewinde

Einlegeteil Innengewinde
AE0105 Einlegeteil Aussengewinde

Einlegeteil Aussengewinde
AE0104 O-Ringsatz

O-Ring Satz HTC Rückschlagventil
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
Mehr lesenWohin mit dem Rückschlagventil?
