Beschreibung

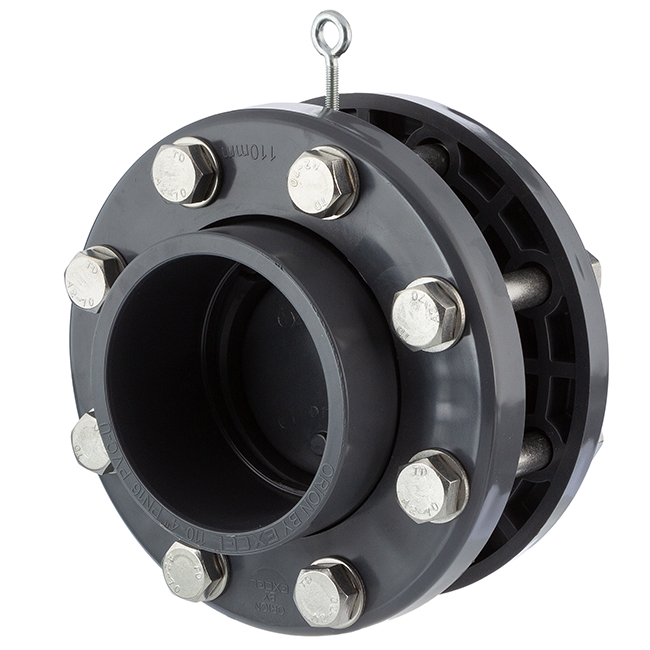

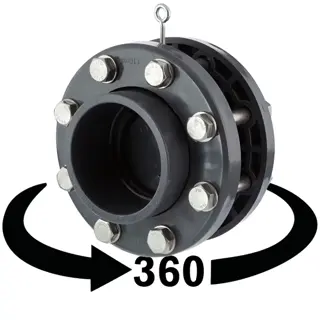

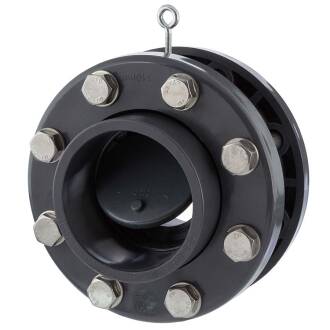

PVC-U Rückschlagklappe ohne Feder mit Montagesatz V2A Edelstahl
Unser Mehrwertangebot: Schraubensatz beidseitig mit Unterlegscheibe - Ausführung in V2A EdelstahlAnschluss:
Rückschlagklappe ohne Feder Montagesatz V2A Edelstahl bestehend aus:
- Bundbuchse und Losflansch
- Festflansch
- Rückschlagklappe ohne Feder
- kompletter Schraubensatz V2A Edelstahl
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Dichtung:
EPDM
Farbe:
Grau
Einsatzbereich:
Qualität Legende:
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie sowie Vakuumleitungen.
Hinweis: Hängende Rückschlagklappe ohne Feder, zwischen Flanschbuchsen zu montieren. Die Rückschlagklappe ohne Feder kann nur liegend bei Volumenstrom von unten nach oben montiert werden, da die frei hängende Klappe durch die Schwerkraft geschlossen wird. Frei hängende Klappen zeichnen sich durch einen sehr geringen Öffnungsdruck aus. Da bauartbedingt keine internen Bauteile im Volumenstrom liegen ist ein wesentlich gleichmäßigerer Durchfluss ermöglicht. Eine Rückschlagklappe kann auch dadurch für Flüssigkeiten mit Fasern oder anderen feststoffen verwendet werden.
Wichtig: Der minimale Abstand zur Pumpe sollte das 5fache des Rohrdurchmessers nicht unterschreiten (z.B. Rohr Ø 110mm = mind. Abstand zur Pumpe 550mm). Keine Installation direkt vor Winkeln, Bögen oder Abzweige.
Für dichtschließende frei hängende Rückschlagklappen ist ein Differenzdrck von mind. 0,1 - 0,3 bar (Wassersäule 1m - 3m) erforderlich.
Für dichtschließende frei hängende Rückschlagklappen ist ein Differenzdrck von mind. 0,1 - 0,3 bar (Wassersäule 1m - 3m) erforderlich.
Hinweis: Die Rückschlagklappe stellt das beste Prinzip des Durchflussstopps dar.
Die Limitierung liegt darin, dass der Klappenmechanismus mit im Durchflussbereich verbaut ist und dadurch der freie Durchfluß (C) stark beeinträchtigt wird. Dies kann umgangen werden, indem eine größere Variante gewählt und in den Flanschen, welche dann ebenso größer gewählt werden müssen, jeweils eine kurze Strecke mit dem größeren Rohrdurchmesser gearbeitet wird.
Bitte beachten: wenn in die größeren Bundbuchsen Reduzierungen direkt eingeklebt werden, wird die Klappe daran anstoßen und der angedachte positive Effekt eines größeren Öffnunsgwinkel ist nicht gegeben.
Die Limitierung liegt darin, dass der Klappenmechanismus mit im Durchflussbereich verbaut ist und dadurch der freie Durchfluß (C) stark beeinträchtigt wird. Dies kann umgangen werden, indem eine größere Variante gewählt und in den Flanschen, welche dann ebenso größer gewählt werden müssen, jeweils eine kurze Strecke mit dem größeren Rohrdurchmesser gearbeitet wird.
Bitte beachten: wenn in die größeren Bundbuchsen Reduzierungen direkt eingeklebt werden, wird die Klappe daran anstoßen und der angedachte positive Effekt eines größeren Öffnunsgwinkel ist nicht gegeben.
