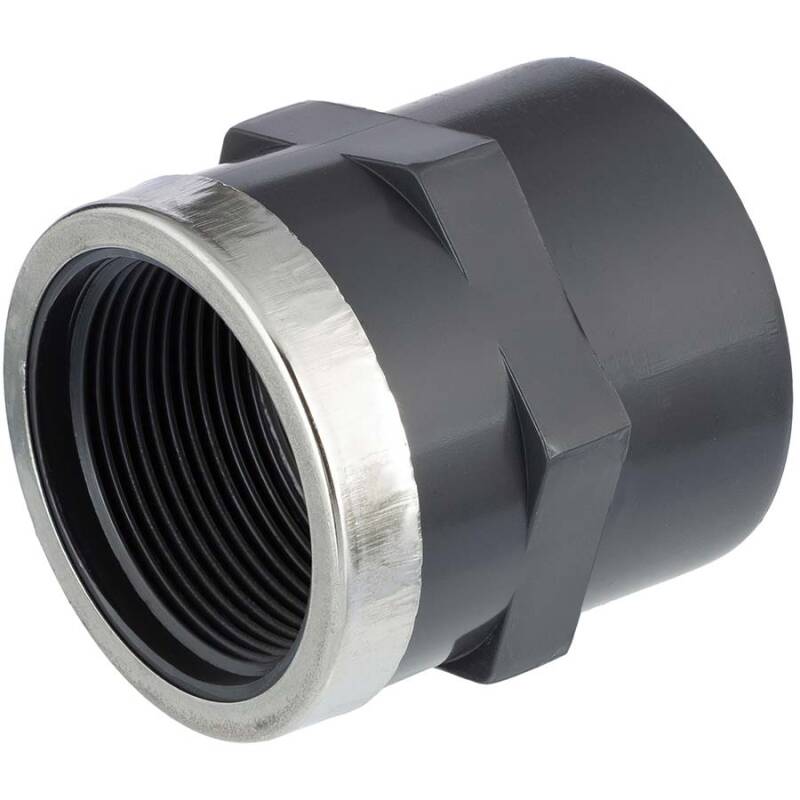

PVC-U Gewindemuffe Klebemuffe x Innengewinde verstärkt

Artikelnummer: AFX102
Auswahl Steuerzone / Lieferland
ab
0,77 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
D
G
L
L1
L2
S
Preis
Menge
AFX102.016.016
16mm x 3/8"
16
3/8" (16,66mm)
35
16
16
32
1,49 €*
Stk.:
AFX102.020.020
20mm x 1/2"
20
1/2" (20,96mm)
35
16
16
29
0,77 €*
Stk.:
AFX102.025.025
25mm x 3/4"
25
3/4" (26,44mm)
41
19
19
35
0,86 €*
Stk.:
AFX102.032.032
32mm x 1"
32
1" (33,25mm)
47
22
22
43
1,13 €*
Stk.:
AFX102.040.040
40mm x 1 1/4"
40
1 1/4" (41,91mm)
55
27
23
49
1,37 €*
Stk.:
AFX102.050.050
50mm x 1 1/2"
50
1 1/2" (47,80mm)
69
31
32
65
2,13 €*
Stk.:
AFX102.063.063
63mm x 2"
63
2" (59,61mm)
76
39
33
73,5
2,67 €*
Stk.:
AFX102.075.075
75mm x 2 1/2"
75
2 1/2" (75,18mm)
80,5
31
45
15,30 €*
Stk.:
AFX102.090.090
90mm x 3"
90
3" (87,88mm)
91,5
35
51,5
109
19,88 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Gewindemuffe, Klebemuffe x Innengewinde verstärkt

Anschluss:
Klebemuffe x Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Gewindemuffe

Gewindemuffe, einseitig Innengewinde verstärkt


Der Verstärkungsring kompensiert den auf das Gewinde einwirkenden Druck und verhindert eine Beschädigung oder Aufplatzen der Gewindemuffe. Die verstärkte Gewindemuffe kann für höhere Druckstufen bis max. 16 bar eingesetzt werden.

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
