PVC-U Gewindemuffe Klebemuffe x Innengewinde Messingeinlage

Artikelnummer: AF0109
Auswahl Steuerzone / Lieferland
ab
1,70 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
D
D1
d
G
L
L1
L2
SW
Preis
Menge
AF0109.020.020
20mm x 1/2"
25,5
32
20
1/2" (20,96mm)
41
15
24
29
1,70 €*
Stk.:
AF0109.025.020
25mm x 1/2"
31
35,5
25
1/2" (20,96mm)
39,5
16
23
---
1,83 €*
Stk.:
AF0109.025.025
25mm x 3/4"
31
37
25
3/4" (26,44mm)
46
18
25
35
2,43 €*
Stk.:
AF0109.032.020
32mm x 1/2"
38,5
34
32
1/2" (20,96mm)
45
17
22
---
1,90 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

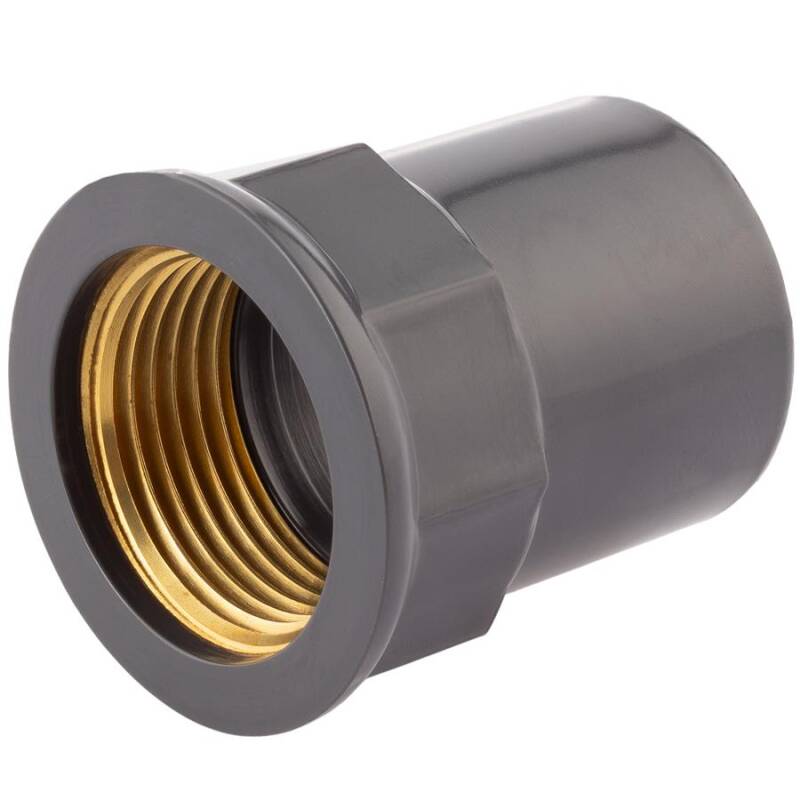

PVC-U Gewindemuffe, Klebemuffe x Innengewinde Messingeinlage

Die Verbindung zwischen den Welten für den Übergang auf Messing (Metall)


Anschluss:
Klebemuffe x Innengewinde Messingeinsatz
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PVC-U
Farbe:
Grau

Gewindemuffe


Innengewinde Messingeinsatz

PVC-U Winkel 90°, einseitig mit eingegossenem Messinggewinde. Das Metallgewinde ermöglicht den Übergang auf eine Rohrleitung aus Metall bzw. den Anschluss einer Armatur mit Metallgewinde (z.B. Wasserhahn).


technischer Hinweis

keine Abdichtung mit Hanf o.ä. quellenden Dichtmitteln - die Dehnung des Messingrings kann eine Beschädigung des PVC-U Fittings verursachen!

DOWNLOADRoHS Bestätigung HTC
DOWNLOADREACH Zusatz Messing HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Gewindemuffe Übergangsmuffe Klebemuffe x Innengewinde Messingeinlage

Eine Besonderheit in unserem Webshop PVC-Welt.de: PVC-U Übergangsmuffe Gewindemuffe von PVC-U Klebemuffe auf Innengewinde Messingeinlage zur optimalen Anbindung eines Kugelhahns oder Wasserhahn mit Metallgewinde.

Das Gewinde mit Messingeinlage ist ein Zollgewinde und ist kompatibel zu anderen Gewindefittings mit einem BSP Whitworth-Gewinde - das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Metallgewinde können ebenso wie Kunststofffittings mit PTFE (Teflon)-Gewindedichtband oder Gewinde Dichtfaden abgedichtet werden - bei diesen Fitting empfehlen wir dies nicht! Die Messingeinlage wird sich bei Einsatz von quellenden Dichtmaterial ausdehnen und kann dadurch eventuell den umschließenden PVC-U Fitting beschädigen. Verwenden Sie zum Abdichten ausschließlich Teflonband o.ä.
