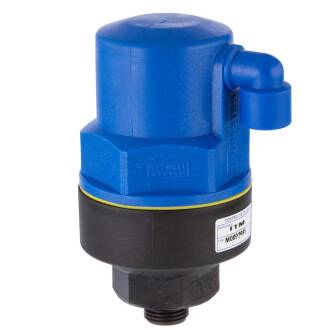

PPFV disaeratore rapido automatico "effetto trible"

Codice articolo: AK0893
  • disponibilità immediata
Varianti

Foto prodotto

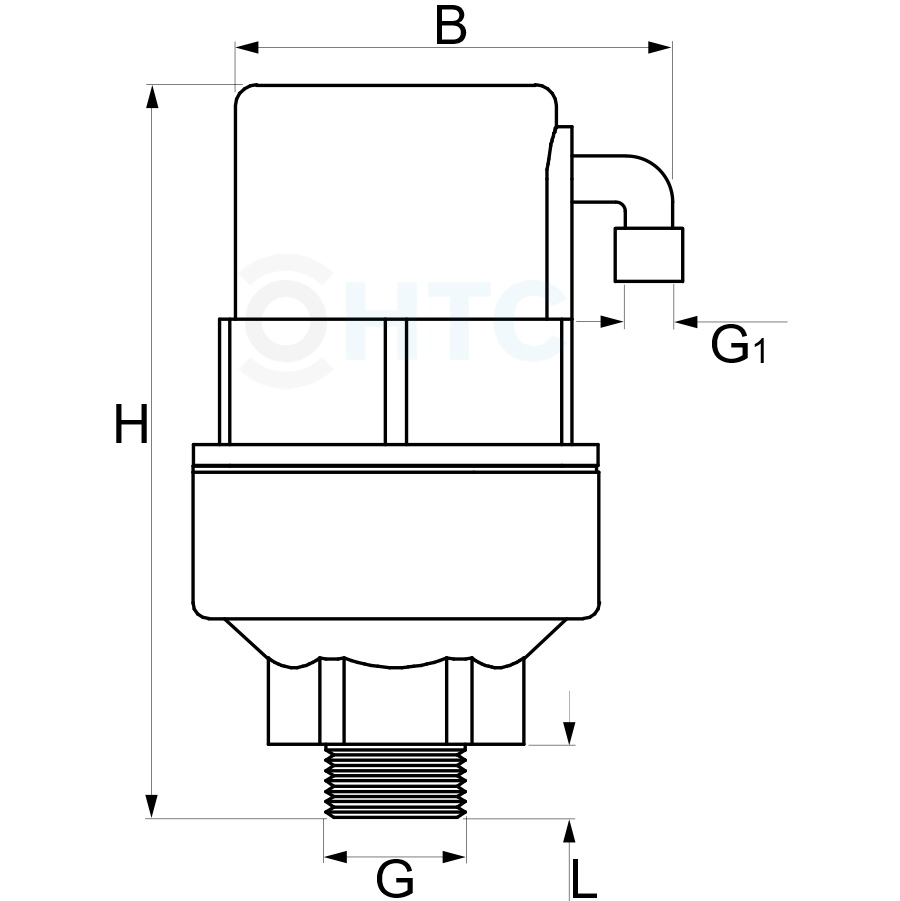

Cod. Art.
Versione
B
G
G1
H
L
Prezzo
Quantità
PPFV disaeratore rapido automatico "effetto trible"
AK0893.000.020
1/2"
78
1/2" (20,96mm)
3/8" (16,66mm)
137
14
42,64 €*
pz:
PPFV disaeratore rapido automatico "effetto trible" 1/2" senza uscita filettata
AK0893.001.020
1/2" ohne Winkel ohne Gewinde
63
1/2" (20,96mm)
---
137
12
42,64 €*
pz:
PPFV disaeratore rapido automatico "effetto trible"
AK0893.000.025
3/4"
78
3/4" (26,44mm)
3/8" (16,66mm)
139
16
42,64 €*
pz:
PPFV disaeratore rapido automatico "effetto trible"
AK0893.000.032
1"
78
1" (33,25mm)
3/8" (16,66mm)
142
19
42,64 €*
pz:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

automatischer Schnellentlüfter "triple effect", Aussengewinde

Wichtig: Nicht verwendbar bei offenen Systemen, Niederdruckanlagen (unter PN 0,5 bar) oder Systemen mit hohem Lufteinschluss, da hier bei jeder Luftentweichung auch Restwasser mit austritt. In geschlossenen Räumen verwendbar mit entsprechender Abwasseranbindung.
Bei reinen Entlüftungsaufgaben ist ein automatischer Schnellentlüfter aus Messing die Wahl.


Anschluss:
Aussengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PPFV
Farbe:
Schwarz, Oberteil: Blau
Einsatzbereich:


automatischer Schnellentlüfter triple effect

automatischer Schnellentlüfter "triple effect"

Der automatische Schnellentlüfter "triple effect" vereint die Funktionen Automatik und Doppeleffekt.
Der geführte Schwimmer ist mit einer Banddichtung verbunden. Beim Befüllen des Systems mit Wasser steigt der Schwimmer an und verschließt die Auslassöffnung mittels der verbundenen Banddichtung. Bei entstehenden Unterdruck fällt der Schwimmkörper und öffet den Einlass zur Luftzufuhr um ein drohendes Vacuum zu vermeiden. Der Anschluss an das Abwassersystem erfolgt durch den 3/8" Anschluss.
Das Anschlussgewinde des Schnellentlüfters ist durch eine Fremdkörpersperre gesichert.
Das Gehäuse des Be- und Entlüftungsventils ist aus UV-stabliem PPFV-Kunststoff, am und im Be- und Entlüftungsventil sind keine Metallteile verbaut. Gegenüber vergleichbarer Ventile aus PVC-U ist der Werkstoff PPFV für höhere Temeraturen im Dauerbetrieb bis über 60°C einsetzbar.

automatischer Schnellentlüfter triple effect

Triple Effekt - Komponenten und Materialien

"Triple Effect" vereint die Funktionen Automatik und "Double Effect" in Verbindung mit einem 360° drehbaren Winkel 3/8" Innengewinde um abfließendes Wasser ableiten zu können.


  • 1 - Öffnung 3,83mm²

  • 2 - Dichtung EPDM

  • 3 - Körper PP/PA

  • 4 - Schwimmkörper PP verstärkt

  • 5 - Basis PA

  • 6 - Gewindeanschluss BSP G

  • 7 - Fremdkörperschutz PPFV
