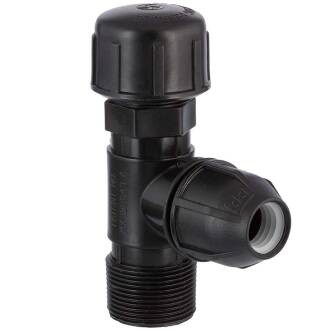

PP tapping saddle branch with compression joint

SKU: PB0853
Auswahl Steuerzone / Lieferland
from
10,97 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
B
D
D1
H
Weight
Pipe O-ø
Price
Quantity
PB0853.032.020
1" x 20mm
103
1" (33,25mm)
23,5
143
260
20
10,97 €*
pc.:
PA502
1" x 25mm
110
1" (33,25mm)
23,5
143
280
25
11,32 €*
pc.:
PB0853.032.032
1" x 32mm
119
1" (33,25mm)
23,5
143
295
32
11,32 €*
pc.:
PB0853.040.020
1 1/4" x 20mm
103
1 1/4" (41,91mm)
23,5
143
272
20
10,97 €*
pc.:
PB0853.040.025
1 1/4" x 25mm
110
1 1/4" (41,91mm)
23,5
143
285
25
11,32 €*
pc.:
PB0853.040.032
1 1/4" x 32mm
119
1 1/4" (41,91mm)
23,5
143
303
32
11,32 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

Einschraubeinsatz Anbohrschelle unter Druck Druckanbohrschelle für PE-Rohr ab 40mm

Der Einschraubeinsatz für eine Druckanbohrschelle ermöglicht es einfach und schnell an beliebiger Stelle am PE oder PVC Rohr einen Abgang zu schaffen, ohne das die Leitung oder das System drucklos sein müssen.


Die Leitung muss nicht durchtrennt werden. Sie befestigen die Anbohrschelle - unterstützt durch unseren Download Anbringen einer Anbohrschelle - an der gewünschten Stelle und in Verbindung mit dem Einsatz für eine Druckanbohrschelle schaffen Sie den gewünschten Leitungsabgang ohne das die Leitung drucklos gemacht werden muß. Ebenso kann Ihr System während der Anschlussarbeiten ohne Unterbrechung weiterlaufen.

Anschluss:
Aussengewinde (Anbohrschelle) x Klemme
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
0°C bis 80°C
Arbeitsdruck (PN):
16 bar bei 20°C in Verbindung mit Anbohrschelle mit Verstärkungsring Metall
Material:
PP Polypropylen
Dichtung:
NBR
Bolzen:
Edelstahl Inox oder galvanisierter Stahl
Farbe:
Schwarz
Lieferumfang:
Einschraubeinsatz wie Abb. - eine Anbohrschelle ist nicht Teil des Lieferumfangs
Wichtig: Bei der Auswahl einer kleinen Anbohrschelle wie z.B. Größe 32mm wird der Bohrkranz den abdichtenden O-Ring am PE-Rohr streifen oder eventuell sogar verletzen. Für den handwerklich Geschickten ist eine Montage möglich, ansonsten erst ab 63mm verwendbar!

Montageanleitung


  • Nach dem Anbringen der Anbohrschelle den Einsatz mit Abdichtung in die Anbohrschelle eindrehen.
  • Den weiteren Leitungsverlauf dichtend verlegen.
  • Die obere Dichtungskappe lösen und den Imbusschlüssel in den dafür vorgesehenen Sitz des Bohrers einfügen.
  • sDen Bohrer festziehen, bis die Klinge die Rohrwand vollständig durchschnitten hat. Dies wird durch einen geringen Wasseraustritt und/oder durch die Verminderung des Anschraubwiderstandes angezeigt.
  • Den Bohrer lösen und ihn bis zur oberen Grenze des Gewindes - aber nicht darüber hinaus - zurückschrauben (das ausgeschnittene Teil des Rohres bleibt im Bohrer haften).
  • Die Dichtungskappe fest schließen.
DOWNLOAD Anbringen einer Anbohrschelle
DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD Polypropylen PP Temperatur-/ Druckdiagramm
