Variants

Product picture
Item no.
Variation
B
l/h
G
H
L
Type
Price
Quantity

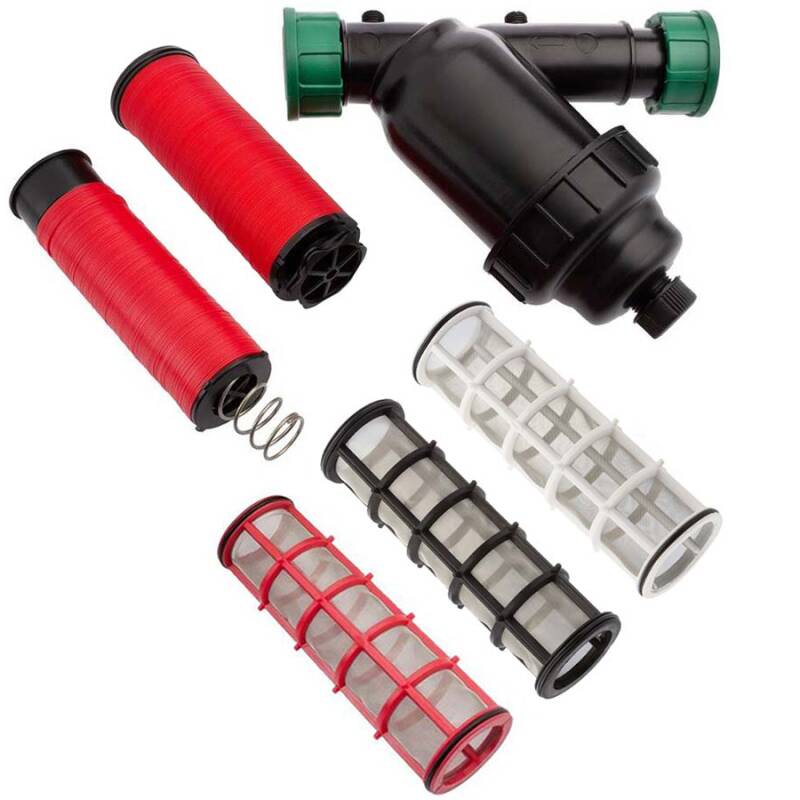

PP Y-filter IRRITEC type D, union nut female thread 1" stainless steel filter 120 mesh
BW205D.EDL.032
1" Edelstahlfilter 120 Mesh
89
5000
1" (33,25mm)
151
157
D
11,51 €*
pc.:
PP Y-filter IRRITEC type E, union nut female thread 1 1/2" stainless steel filter 120 mesh
BW205E.EDL.050
1 1/2" Edelstahlfilter 120 Mesh
105
10000
1 1/2" (47,81mm)
161
221
E
15,42 €*
pc.:
PP Y-filter IRRITEC type D, union nut female thread 1" disk filter 120 mesh
BW205D.SCH.032
1" Scheibenfilter 120 Mesh
89
5000
1" (33,25mm)
151
157
D
14,78 €*
pc.:
PP Y-filter IRRITEC type E, union nut female thread 1 1/2" disk filter 120 mesh
BW205E.SCH.050
1 1/2" Scheibenfilter 120 Mesh
105
10000
1 1/2" (47,81mm)
161
221
E
22,53 €*
pc.:
PP Y-filter IRRITEC type D, spare part stainless steel filter 120 mesh red
BW205D.ERS.120
Ersatzfilter Edelstahl
120 Mesh für
3/4" und 1"
---
---
---
---
---
D
7,49 €*
pc.:
PP Y-filter IRRITEC type D, spare part stainless steel filter 75 mesh white
BW205D.ERS.075
Ersatzfilter Edelstahl
75 Mesh für
3/4" und 1"
---
---
---
---
---
D
7,49 €*
pc.:
PP Y-filter IRRITEC type D, spare part stainless steel filter 200 mesh black
BW205D.ERS.200
Ersatzfilter Edelstahl
200 Mesh für
3/4" und 1"
---
---
---
---
---
D
7,49 €*
pc.:
PP Y-filter IRRITEC type D, spare part disk filter 120 mesh
BW205D.ERS.SCH
Ersatzfilter Scheiben
120 Mesh für
3/4" und 1"
---
---
---
---
---
D
9,17 €*
pc.:
PP Y-filter IRRITEC type E, spare part stainless steel filter 120 mesh red
BW205E.ERS.120
Ersatzfilter Edelstahl
120 Mesh
für 1 1/4"
und 1 1/2"
---
---
---
---
---
E
12,46 €*
pc.:
PP Y-filter IRRITEC type E, spare part stainless steel filter 75 mesh white
BW205E.ERS.075
Ersatzfilter Edelstahl
75 Mesh
für 1 1/4"
und 1 1/2"
---
---
---
---
---
E
12,46 €*
pc.:
PP Y-filter IRRITEC type E, spare part stainless steel filter 200 mesh black
BW205E.ERS.200
Ersatzfilter Edelstahl
200 Mesh
für 1 1/4"
und 1 1/2"
---
---
---
---
---
E
12,46 €*
pc.:
PP Y-filter IRRITEC type E, spare part disk filter 120 mesh
BW205E.ERS.SCH
Ersatzfilter Scheiben
120 Mesh
für 1 1/4"
und 1 1/2"
---
---
---
---
---
E
19,72 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PP Y-Filter Irritec mit Ablassmöglichkeit und 2fach Innengewindeverschraubung

Irritec Filter ermöglichen den besten Filtrierungsschutz für jedes Bewässerungssystem. Die unterschiedlichen Filtrierungsgrade reichen von 75 Mesh bis 200 Mesh und können somit auch in verschiedensten Bereichen eingesetzt werden. In der Hausgartenbewässerung werden üblicherweise 120 Mesh empfohlen um nachfolgende Komponenten, wie Magnetventile, Versenkregner, Getrieberegner sowie Düsen vor Beschädigungen und erhöhtem Verschleiß zu schützen. Dementprechend beinhalten die Filtergehäuse standardmäßig bereits Filterkartuschen mit einem Filtrierungsgrad von 120 Mesh.

Ein weiterer Unterschied besteht in der Variante Edelstahl Siebfilter und Scheibenfilter. Scheibenfilter besitzen im Vergleich zum Siebfilter eine größere Filterfläche und haben somit einen längeren Wartungs- bzw. Reinigungsintervall. Das bietet vor allem Vorteile bei z.B. Brunnenwasser mit hohem Sandanteil oder Oberflächenwasser mit viel organischen Schmutzpartikeln. Für Zisternen oder Tanks mit geringerer Verschmutzung kann hingegen auf den Siebfilter zurückgegriffen werden.

  • Inklusive Filterkartusche Edelstahlsieb 120 Mesh oder Scheibenfilter 120 Mesh (nach Auswahl)
  • Gehäuse aus Polypropylen schwarz, UV-stabil
  • Max. Arbeitsdruck 10 bar bei 20°C Medium Wasser
  • Entleerung über 3/4" Außengewinde inkl. Endkappe

Der Anschluss mittels Überwurfmuttern mit Innengewinde und teilversenkten Dichtungs-O-Ringen ermöglicht ein schnelles Ein- und Ausbauen des Y-Filters im Leitungsstrang.


Wichtig: Es können keine Edelstahlfilter in einem Scheibenfiltergehäuse eingesetzt werden und auch umgekehrt keine Scheibenfilter in einem Siebfiltergehäuse!
Irritec Tipp: Parallel geschaltete Filter reduzieren die Wartungsintervalle - besonders bei stark verschmutztem Gewässer - maßgeblich!

Durchflussrichtung Y-Filter Edelstahlnetzfilter vs. Scheibenfilter
Durchflussrichtung >Y-Filter Edelstahlnetzfilter vs. Scheibenfilter

Durchflussrichtung Y-Filter


Bei der Wahl der Varianten Siebfilter und Scheibenfilter ist die Durchflussrichtung zu beachten. Diese ist jeweils in Pfeilrichtung auf das Gehäuse geprägt. Beim Scheibenfilter ist das Gehäuse im Vergleich zum Netzfilter gedreht bzw. gespiegelt,

Reinigen des Scheibenfilters am Beispiel der Variante 1 1/4" bzw. 1 1/2"


Der Scheibenfilter lässt sich durch eine einfach Drehung am Rad öffnen ...

... und die einzelnen Filterscheiben lassen sich nun vereinzeln und mit klarem Wasser reinigen.

Reinigung Scheibenfilter
Reinigung Scheibenfilter
YFI400 Irritec Y-Filter Druckverlust
DOWNLOAD Die Gewindekennung - oder warum 1" eben keine 25,4mm sind
