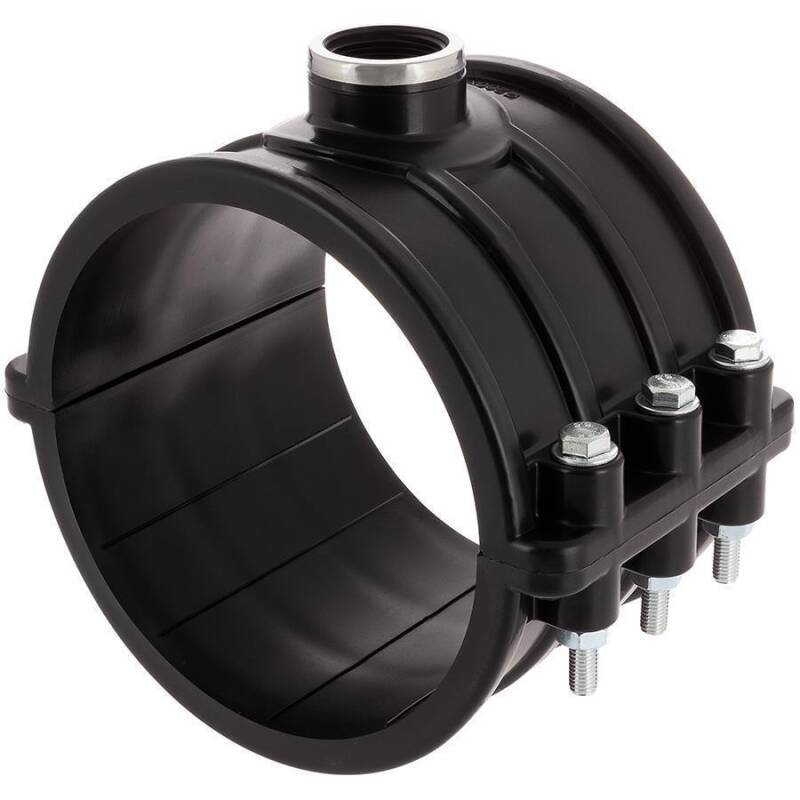

PP Anbohrschelle, Innengewinde verstärkt

Artikelnummer: PBX100
Auswahl Steuerzone / Lieferland
ab
1,42 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
D
G
H
L
N
Schraub.typ
Schraub.zahl
Gewicht
Preis
Menge
PBX100.020.020
20mm x 1/2"
20
1/2" (20,96mm)
51
45
71
M6 x 35
2
90
1,42 €*
Stk.:
PBX100.020.025
20mm x 3/4"
20
3/4" (26,44mm)
51
45
71
M6 x 35
2
90
1,42 €*
Stk.:
PBX1CN.025.020
25mm x 1/2"
25
1/2" (20,96mm)
49,5
48
67,5
M6 x 25
2
55
1,49 €*
Stk.:
PBX100.025.025
25mm x 3/4"
25
3/4" (26,44mm)
54
45
71
M6 x 35
2
83
1,52 €*
Stk.:
PBX1CN.032.020
32mm x 1/2"
32
1/2" (20,96mm)
61
50
80,5
M8 x 40
2
101
1,54 €*
Stk.:
PBX1CN.032.025
32mm x 3/4"
32
3/4" (26,44mm)
61
50
80,5
M8 x 40
2
108
1,59 €*
PBX1CN.032.032
32mm x 1"
32
1" (33,25mm)
65
50
80,5
M8 x 40
2
113
1,69 €*
Stk.:
PBX1CN.040.020
40mm x 1/2"
40
1/2" (20,96mm)
70
53
80
M8 x 40
2
110
1,65 €*
Stk.:
PBX1CN.040.025
40mm x 3/4"
40
3/4" (26,44mm)
70
60
83
M8 x 40
2
136
1,68 €*
Stk.:
PBX1CN.040.032
40mm x 1"
40
1" (33,25mm)
70
53
80
M8 x 40
2
110
1,82 €*
Stk.:
PBX1CN.050.020
50mm x 1/2"
50
1/2" (20,96mm)
78
55
81
M6 x 25
4
92
1,94 €*
Stk.:
PBX1CN.050.025
50mm x 3/4"
50
3/4" (26,44mm)
78
55
81
M6 x 25
4
97
2,00 €*
Stk.:
PBX1CN.050.032
50mm x 1"
50
1" (33,25mm)
78
55
81
M6 x 25
4
100
2,14 €*
Stk.:
PBX100.050.040
50mm x 1 1/4"
50
1 1/4" (41,91mm)
87
70
97
M8 x 50
4
286
3,62 €*
Stk.:
PBX1CN.063.020
63mm x 1/2"
63
1/2" (20,96mm)
99
70
105
M8 x 40
4
225
2,65 €*
Stk.:
PBX1CN.063.025
63mm x 3/4"
63
3/4" (26,44mm)
99
70
114
M8 x 40
4
226
2,65 €*
Stk.:
PBX1CN.063.032
63mm x 1"
63
1" (33,25mm)
99
70
105
M8 x 40
4
230
2,65 €*
Stk.:
PBX100.063.040
63mm x 1 1/4"
63
1 1/4" (41,91mm)
98,5
67,5
96
M8 x 50
4
268
3,71 €*
Stk.:
PBX100.063.050
63mm x 1 1/2"
63
1 1/2" (47,80mm)
100
71
98
M8 x 50
4
264
3,71 €*
Stk.:
PBX1CN.075.020
75mm x 1/2"
75
1/2" (20,96mm)
107
70
113
M8 x 40
4
236
3,08 €*
Stk.:
PBX1CN.075.025
75mm x 3/4"
75
3/4" (26,44mm)
107
70
113
M8 x 40
4
239
3,08 €*
PBX1CN.075.032
75mm x 1"
75
1" (33,25mm)
107
70
113
M8 x 40
4
241
3,08 €*
Stk.:
PBX100.075.040
75mm x 1 1/4"
75
1 1/4" (41,91mm)
113
75
114
M8 x 50
4
321
5,39 €*
Stk.:
PBX100.075.050
75mm x 1 1/2"
75
1 1/2" (47,80mm)
115
85
116
M8 x 50
4
350
4,80 €*
Stk.:
PBX100.075.063
75mm x 2"
75
2" (59,61mm)
120
85
116
M8 x 50
4
402
4,80 €*
Stk.:
PBX1CN.090.020
90mm x 1/2"
90
1/2" (20,96mm)
125
87,5
137
M8 x 40
4
333
4,11 €*
PBX1CN.090.025
90mm x 3/4"
90
3/4" (26,44mm)
125
87,5
137
M8 x 40
4
334
4,11 €*
PBX1CN.090.032
90mm x 1"
90
1" (33,25mm)
125
87,5
137
M8 x 40
4
335
4,11 €*
Stk.:
PBX1CN.090.040
90mm x 1 1/4"
90
1 1/4" (41,91mm)
125
87,5
137
M8 x 40
4
334
4,11 €*
Stk.:
PBX1CN.090.050
90mm x 1 1/2"
90
1 1/2" (47,80mm)
125
87,5
137
M8 x 40
4
350
4,11 €*
Stk.:
PBX1CN.090.063
90mm x 2"
90
2" (59,61mm)
127
87,5
137
40
4
350
4,45 €*
Stk.:
PBX1CN.110.020
110mm x 1/2"
110
1/2" (20,96mm)
145
87,5
161
M8 x 40
4
364
5,00 €*
PBX1CN.110.025
110mm x 3/4"
110
3/4" (26,44mm)
145
87,5
161
M8 x 40
4
367
5,00 €*
Stk.:
PBX1CN.110.032
110mm x 1"
110
1" (33,25mm)
145
87
161
M8 x 40
4
367
5,00 €*
PBX1CN.110.040
110mm x 1 1/4"
110
1 1/4" (41,91mm)
145
87,5
161
M8 x 40
4
380
5,11 €*
Stk.:
PBX1CN.110.050
110mm x 1 1/2"
110
1 1/2" (47,81mm)
145
87,5
161
M8 x 40
4
379
5,11 €*
Stk.:
PBX1CN.110.063
110mm x 2"
110
2" (59,81mm)
145
87,5
161
M8 x 40
4
380
5,19 €*
Stk.:
PBX100.110.075
110mm x 2 1/2"
110
2 1/2" (75,18mm)
162
104
152
M8 x 55
4
650
7,85 €*
Stk.:
PBX100.125.040
125mm x 1 1/4"
125
1 1/4" (41,91mm)
167
99,5
171
M8 x 50
4
491
7,29 €*
Stk.:
PBX1CN.160.020
160mm x 1/2"
160
1/2" (20,96mm)
207
129
225
M8 x 80
6
1097
14,28 €*
Stk.:
PBX1CN.160.025
160mm x 3/4"
160
3/4" (26,44mm)
207
129
225
M8 x 80
6
1090
14,28 €*
Stk.:
PBX1CN.160.032
160mm x 1"
160
1" (33,25mm)
207
129
225
M8 x 80
6
1108
14,28 €*
Stk.:
PBX1CN.160.040
160mm x 1 1/4"
160
1 1/4" (41,91mm)
207
129
225
M8 x 80
6
1110
14,28 €*
Stk.:
PBX1CN.160.050
160mm x 1 1/2"
160
1 1/2" (47,80mm)
207
129
225
M8 x 80
6
1115
14,28 €*
Stk.:
PBX1CN.160.063
160mm x 2"
160
2" (59,61mm)
207
129
225
M8 x 80
6
1119
14,28 €*
Stk.:
PBX1CN.200.020
200mm x 1/2"
200
1/2" (20,96mm)
245
159
269
M8 x 90
6
1720
25,62 €*
Stk.:
PBX1CN.200.025
200mm x 3/4"
200
3/4" (26,44mm)
245
159
269
M8 x 90
6
1714
25,62 €*
Stk.:
PBX1CN.200.032
200mm x 1"
200
1" (33,25mm)
245
159
269
M8 x 90
6
1704
25,62 €*
Stk.:
PBX1CN.200.040
200 x 1 1/4"
200
1 1/4" (41,91mm)
245
159
269
M8 x 90
6
1710
25,83 €*
Stk.:
PBX1CN.200.050
200mm x 1 1/2"
200
1 1/2" (47,80mm)
245
159
269
M8 x 90
6
1720
26,05 €*
Stk.:
PBX1CN.200.063
200mm x 2"
200
2" (59,61mm)
245
159
269
M8 x 90
6
1730
26,39 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

Anbohrschelle Klemmschelle, Innengewinde verstärkt

Anschluss:
Innengewinde verstärkt
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
0°C bis 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser, Innengewinde verstärkt
Material:
Polypropylen
O-Ring:
NBR
Verstärkungsring:
Eisen vernickelt oder höherwertig
Schrauben/Muttern:
Stahl verzinkt
Farbe:
Schwarz
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Anbringen einer Anbohrschelle
DOWNLOAD Polypropylen PP Temperatur-/ Druckdiagramm
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen

Anbohrschelle Klemmschelle aus PP Polypropylen

Die Anbohrschelle aus schwarzem Polypropylen, oft auch als PE-Anbohrschelle bezeichnet ist ideal um an einer bestehenden Leitung an jeglicher Stelle Abzweige zu setzen. Anbohrschellen sind für PE-Rohr, PVC-Rohr und Metallrohr mit korrektem Aussendurchmesser geeigent.


Die Leitung muss nicht durchtrennt werden. Sie befestigen die Anbohrschelle - unterstützt durch unseren Download Anbringen einer Anbohrschelle - an der gewünschten Stelle, in der gewünschten Neigung und bohren nur noch die Öffnung in die Leitung um den Anschluss zur Abgangsleitung herzustellen.


Anbohrschellen aus PP Polypropylen - die Vorteile

  • absolut ungiftig, geruchs- und geschmackslos
  • geeignet für den Transport von Trinkwasser, Wein, Getränke und andere nährenden Flüssigkeiten
  • beständig gegenüber anorganischen Salzen in wässrigen Lösungen, schwach organischen Säuren und Laugen, Alkohol und teilweise Ölen
  • sehr gute mechanische Eigenschaften gegenüber Waschchemikalien o.ä
  • schützt als elektrisch isolierendes Material gegen elektrochemische Korrosion und Perforation, welche durch Streuströme verursacht wird
  • Wetter-, Ozon und UV-beständig
