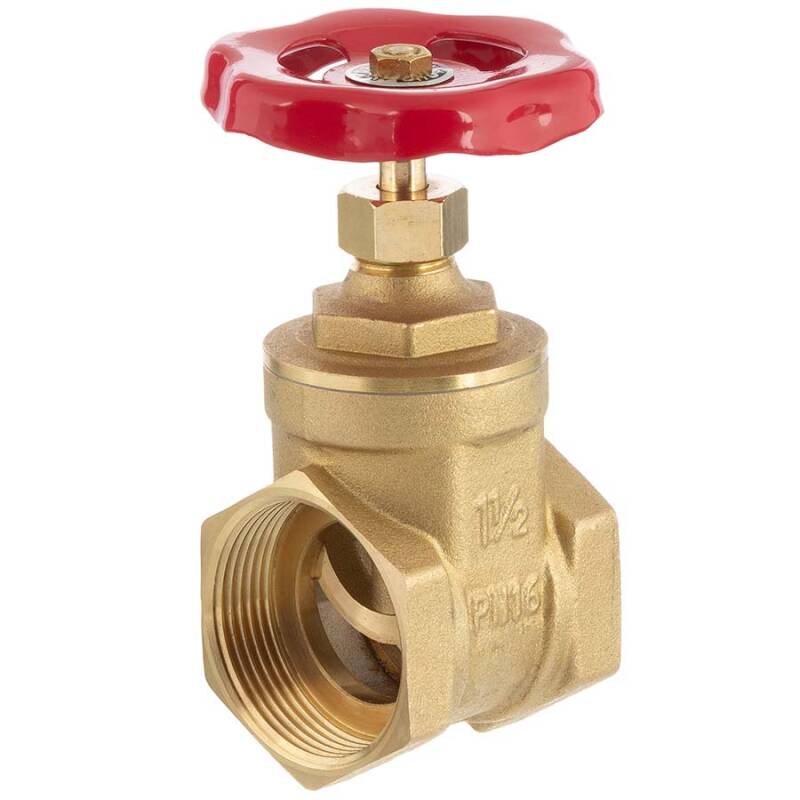

Messing Muffenschieber 2fach Innengewinde

Artikelnummer: MA0016
Auswahl Steuerzone / Lieferland
ab
4,70 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
DN
G
h
H
L
t
PN
Preis
Menge
MA0016.000.020
1/2"
13
1/2" (20,96mm)
63,5
77
37
12
16
4,70 €*
Stk.:
MA0016.000.025
3/4"
15
3/4" (26,44mm)
68
84
43
11
16
6,03 €*
Stk.:
MA0016.000.032
1"
19,5
1" (33,25mm)
73
93
45
11,5
16
8,10 €*
Stk.:
MA0016.000.040
1 1/4"
27
1 1/4" (41,91mm)
89,5
115,5
48,5
11,5
16
11,85 €*
Stk.:
MA0016.000.050
1 1/2"
33
1 1/2" (47,81mm)
99
129
54
13
16
18,45 €*
Stk.:
MA0016.000.063
2"
42
2" (59,61mm)
157
160,5
63
16
16
28,56 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

Muffenschieber 2fach Innengewinde

Anschluss:
2fach Innengewinde
Material:
Messing CW617N (für Trinkwasserleitungen verwendbar)
Gewinde:
BSP Rohrgewinde ISO 228/1
Spindeldichtung:
EPDM
Schieberdichtung:
metallisch
Handrad:
Stahl lackiert, Farbe Rot
Einsatzgebiet:
geeignet für Kalt- und Warmwasser
Temperatur:
-20°C bis 80°C
Arbeitsdruck (PN):
16 bar bei 20°C | 8 bar bei 80°C Medium Wasser
HTC MA0016 Zeichnung Material
 Nummer
 Bezeichnung  Material
 1
  Schließmutter  FE (messingbeschichtet)
 2
  Unterlegscheibe  AL
 3
  Handrad  FE lackiert
 4
  Welle  CW614N
 5
  Wellenring  CW614N*
 6
  Dichtungsring  PTFE (Teflon)
 7
  Dichtungsmutter  CW614N
 8
  O-Ring  NBR
 9
  Haube  CW614N
 10
  Dichtung  PTFE (Teflon)
 11
  Schieber  CW614N
 11
  Körper  CW614N
* Version 1/2" - 1": Wellendichtung ohne Wellenring aus Messing, anstelle 2fach O-Ring aus NBR (Teil 5 + 8)
